一种读卡器的制作方法

本实用新型涉及电力电子设备应用技术领域，具体是一种读卡器。

背景技术：

如今旅游景区行业发展迅速，许多景区都由原始的线下售票模式发展成了线下、线上双重售票模式，而且这也已经成为旅游景区信息化的统一标准。然而，大多网上票据均需在入园处人工验证方可入园，大大影响了景区的工作效率。面对这一情况，智科科技主动与线上分销商协商相关数据接口，将各网站的线上订票信息，实时传输到我司读卡器上

技术实现要素：

本实用新型的目的在于提供一种读卡器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种读卡器，包括上壳体、下壳体、集成电路板、显示屏、读卡器芯片、接收器和存储器，所述下壳体的内部设有集成电路板，下壳体与集成电路板通过十字螺钉固定连接，下壳体的内部设有连接柱，上壳体与下壳体通过连接柱固定连接；所述上壳体与下壳体之间设置有插接口，下壳体的底部设置有底座，下壳体与底座热熔连接；所述集成电路板的顶部焊接电源开关，电源开关伸出上壳体的外部，集成电路板的两端分别焊接蜂鸣器与卡槽，卡槽与插接口相对应；所述接收器和存储器均固定安装在集成电路板上，集成电路板上设置有排针，排针上固定连接显示板，显示屏安装在显示板上，并通过螺母固定，显示屏与显示板通过导线连接；所述集成电路板上固定安装有左插孔和右插孔，读卡器芯片固定安装在左插孔和右插孔上；所述集成电路板包括SIM卡无线模块、读取模块和显示模块，SIM卡无线模块、读取模块和显示模块均与集成电路板电性连接；所述存储器与读取模块电性连接，SIM卡无线模块和接收器通过导线连接，显示模块上连接显示板。

作为本实用新型进一步的方案：所述显示屏为液晶显示屏，镶嵌在上壳体的表面，显示屏与上壳体的连接处通过橡胶条固定。

作为本实用新型进一步的方案：所述集成电路板为PCB板，集成电路板的表面通过印刷工艺印刷锡膏。

作为本实用新型进一步的方案：所述下壳体的一侧设置有出票口。

与现有技术相比，本实用新型有益效果：

本读卡器，显示屏为液晶显示屏，镶嵌在上壳体的表面，显示屏与上壳体的连接处通过橡胶条固定，起到了固定作用，长时间使用时避免显示屏松动；集成电路板为PCB板，大大减少布线和装配的差错，提高了自动化水平和生产劳动率，集成电路板的表面通过印刷工艺印刷锡膏，易于焊接元器件；下壳体的一侧设置有出票口，通过SIM卡无线模块和软件终端模块控制连接，不用再到相应网站或设备上进行验证，这一功能大大减轻了景区的人工成本，同时提高了景区的工作效率，通读卡器系统上就可以直接操作出票；集读取会员卡信息功能、并且能显示会员卡余额功能、开户功能、充值功能、查询功能和兑现功能于一体，通过读卡器模块化运行可以实现以上功能，简便快捷，易于操作，大大的提高了景区的工作效率。

附图说明

图1为本实用新型的俯视图；

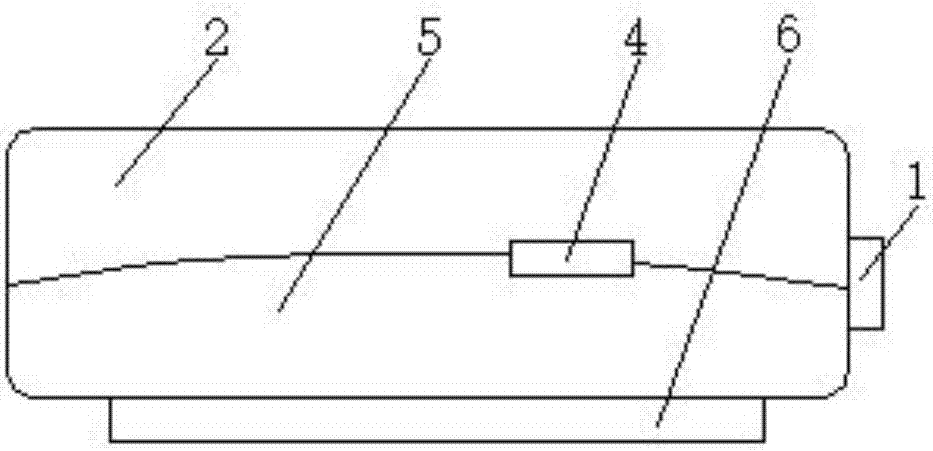

图2为本实用新型的侧视图；

图3为本实用新型的内部结构示意图；

图4为本实用新型的内部结构示意图；

图5为本实用新型的电路板连接图。

图中：1-电源开关、2-上壳体、3-显示屏、4-插接口、5-下壳体、6-底座、7-集成电路板、8-显示屏、9-显示板、10-排针、11-读卡器芯片、12-十字螺钉、13-连接柱、14-接收器、15-存储器、16-蜂鸣器、17-左插孔、18-右插孔、19-卡槽、141-SIM卡无线模块、151-读取模块、91-显示模块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型实施例中，一种读卡器，包括上壳体2、下壳体5、集成电路板7、显示屏8、读卡器芯片11、接收器14和存储器15，下壳体5的内部设有集成电路板7，下壳体5与集成电路板7通过十字螺钉12固定连接，下壳体5的内部设有连接柱13，上壳体2与下壳体5通过连接柱13固定连接；上壳体2与下壳体5之间设置有插接口4，下壳体5的底部设置有底座6，下壳体5的一侧设置有出票口，通过SIM卡无线模块141和软件终端模块控制连接，不用再到相应网站或设备上进行验证，这一功能大大减轻了景区的人工成本，同时提高了景区的工作效率，通读卡器系统上就可以直接操作出票；集读取会员卡信息功能、并且能显示会员卡余额功能、开户功能、充值功能、查询功能和兑现功能于一体，通过读卡器模块化运行可以实现以上功能，简便快捷，易于操作，大大的提高了景区的工作效率；下壳体5与底座6热熔连接；集成电路板7的顶部焊接电源开关1，电源开关1伸出上壳体2的外部，集成电路板7的两端分别焊接蜂鸣器16与卡槽19，通过插接口4可将SIM卡插接在卡槽19内，卡槽19与插接口4相对应；接收器14和存储器15均固定安装在集成电路板7上，集成电路板7为PCB板，大大减少布线和装配的差错，提高了自动化水平和生产劳动率，集成电路板7的表面通过印刷工艺印刷锡膏，易于焊接元器件；集成电路板7上设置有排针10，排针10上固定连接显示板9，显示屏8安装在显示板9上，并通过螺母固定，显示屏8为液晶显示屏，镶嵌在上壳体2的表面，显示屏8与上壳体2的连接处通过橡胶条固定，起到了固定作用，长时间使用时避免显示屏8松动；通过显示模块91提取信息，可在显示屏9上显示会员卡信息，显示屏8与显示板9通过导线连接；集成电路板7上固定安装有左插孔17和右插孔18，读卡器芯片11固定安装在左插孔17和右插孔18上；集成电路板7包括SIM卡无线模块141、读取模块151和显示模块91，SIM卡无线模块141、读取模块151和显示模块91均与集成电路板7电性连接；存储器15与读取模块151电性连接，SIM卡无线模块141和接收器通过导线连接，显示模块91上连接显示板9；通过SIM卡无线模块141和电脑后台软件终端模块控制连接，顶部是有线电源线。通过读卡器读取模块151读取会员卡内信息，使SIM卡无线模块141和软件终端模块控制连接，实现终端与会员卡之间信息联通更新。会员卡信息实时更新显示在读卡器上的显示屏8上。
