辅助确认X射线图像拼接结果的方法、装置和存储介质与流程

本发明涉及医疗设备，特别是涉及一种辅助确认x射线图像拼接结果的方法、装置和计算机可读存储介质。

背景技术：

1、x射线是波长介于紫外线和γ射线之间的电磁辐射。x射线具有穿透性，对不同密度的物质有不同的穿透能力。在医学上一般用x射线投射人体器官及骨骼以形成医学图像。直接数字化放射摄影(digital radiology，dr)技术具有成像速度快、操作便捷和成像分辨率高的特点，成为x射线摄影的主导方向。x射线管利用高压发生器提供的高压发出透过成像目标的x射线，并在平板探测器上形成成像目标的医学图像信息。平板探测器将医学图像信息发送到远程控制台。成像目标可以站立在胸片架组件附近或躺在检查床组件上，从而分别接受头颅、胸部、腹部以及关节等各部位的x射线摄影。

2、在有些情况下，需要对长条状的成像目标(例如脊椎)进行曝光。然而，长条状成像目标的长度可能远大于x射线检测器的尺寸。可以采用长骨拼接技术，将多幅单张的x射线图像拼接为一张可显示完整成像目标的拼接图像。

3、在目前的长骨拼接技术中，一般利用铅尺辅助识别拼接图像中的不匹配状态。然而，铅尺具有硬件成本。而且，铅的材料密度较大，用户难以在x射线图像中准确识别出铅尺。另外，铅尺还容易对x射线图像造成视觉干扰。摆位铅尺还需要繁琐工作量，而且摆位不当还会导致拼接结果产生误差。

技术实现思路

1、本发明实施方式提出一种辅助确认x射线图像拼接结果的方法、装置和计算机可读存储介质。

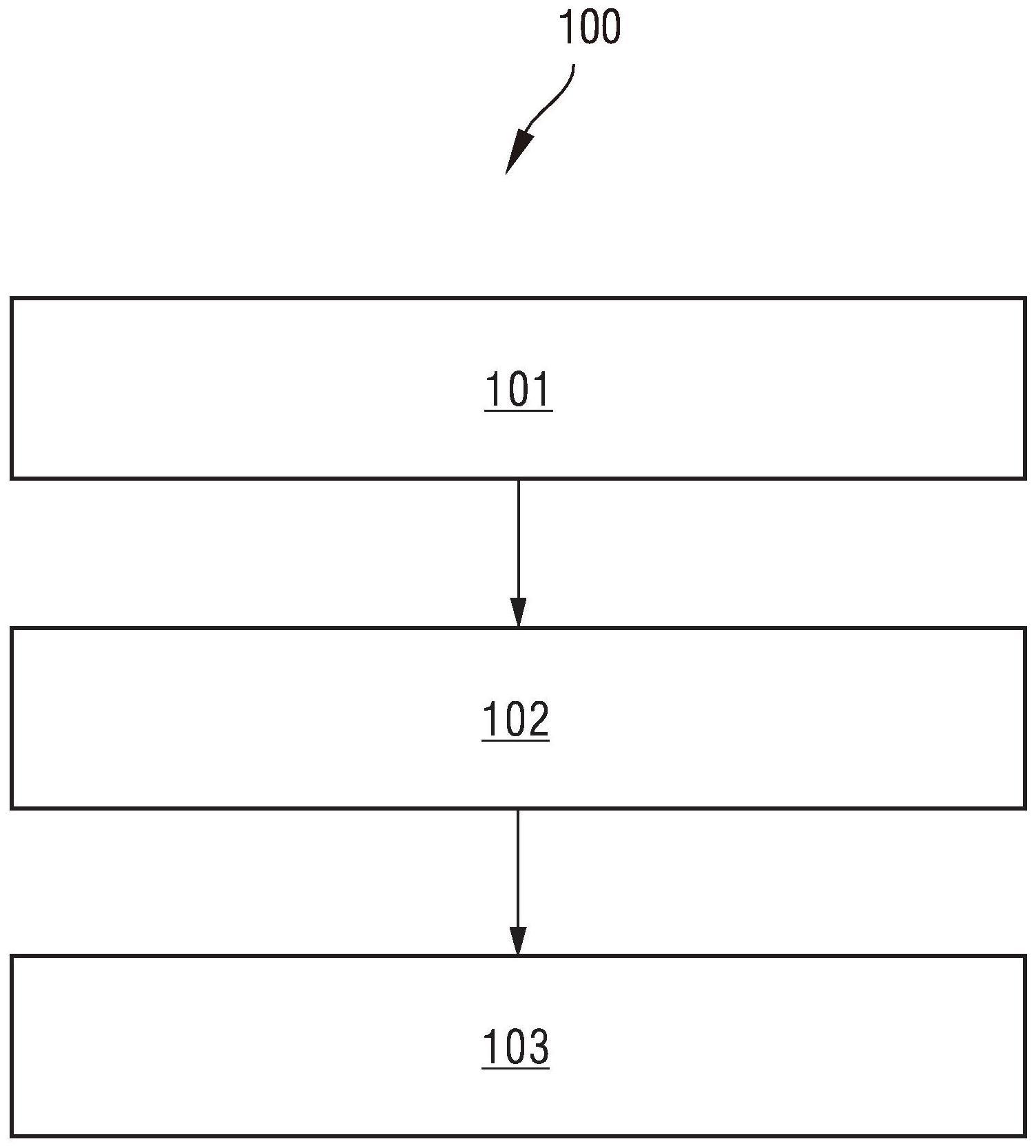

2、一种辅助确认x射线图像拼接结果的方法，包括：

3、确定第一x射线图像中的、与第二x射线图像拼接的第一重叠区域以及所述第二x射线图像中的、与第一x射线图像拼接的第二重叠区域；

4、在所述第一x射线图像中展示虚拟参照物投射到所述第一重叠区域以形成的第一标识，其中该虚拟参照物位于由接触板与对象的距离所确定的平面中；

5、在所述第二x射线图像中展示所述虚拟参照物投射到所述第二重叠区域以形成的第二标识。

6、可见，本发明实施方式不使用物理存在的铅尺，而是将虚拟参照物投射得到的标识作为检查拼接图像是否匹配的参考工具，有助于用户人工或自动确定拼接图像是否匹配，降低了硬件成本以及克服了铅尺导致的视觉障碍，还避免了摆位铅尺的工作量，以及避免了摆位铅尺导致的误差。

7、在一个实施方式中，还包括：

8、确定第二x射线图像中的、与第三x射线图像拼接的第三重叠区域以及所述第三x射线图像中的、与第二x射线图像拼接的第四重叠区域；

9、在所述第二x射线图像中展示所述虚拟参照物投射到所述第三重叠区域以形成的第三标识；

10、在所述第三x射线图像中展示所述虚拟参照物投射到所述第四重叠区域以形成的第四标识。

11、因此，本发明实施方式还适用于多张x射线图像的拼接情形。

12、在一个实施方式中，还包括：

13、当第一x射线图像与第二x射线图像拼接形成的第一拼接图像中，所述第一标识与所述第二标识不重合时，发出适配于提醒所述第一拼接图像不匹配的报警消息。

14、可见，在两张x射线图像拼接的情形中，当标识不重合时发出报警消息，以提示用户进行调整操作。

15、在一个实施方式中，还包括：

16、当第一x射线图像、第二x射线图像和第三x射线图像拼接形成的第二拼接图像中，所述第一标识与所述第二标识不重合或所述第三标识与所述第四标识不重合时，发出适配于提醒所述第二拼接图像不匹配的报警消息。

17、因此，在三张x射线图像拼接的情形中，当标识不重合时发出报警消息，以提示用户进行调整操作。

18、在一个实施方式中，所述虚拟参照物为虚拟尺。

19、可见，通过使用虚拟尺，用户无需调整使用习惯，可以快速掌握使用技巧。

20、在一个实施方式中，还包括：

21、接收标识去除指令；

22、响应于所述标识去除指令，在所述第一x射线图像与第二x射线图像拼接形成的第一拼接图像中去除所述第一标识和所述第二标识。

23、因此，通过消除拼接图像中的标识，可以降低对拼接图像的视觉干扰。

24、一种辅助确认x射线图像拼接结果的装置，包括：

25、确定模块，用于确定第一x射线图像中的、与第二x射线图像拼接的第一重叠区域以及所述第二x射线图像中的、与第一x射线图像拼接的第二重叠区域；

26、第一展示模块，用于在所述第一x射线图像中展示虚拟参照物投射到所述第一重叠区域以形成的第一标识，其中该虚拟参照物位于由接触板与对象的距离所确定的平面中；

27、第二展示模块，用于在所述第二x射线图像中展示所述虚拟参照物投射到所述第二重叠区域以形成的第二标识。

28、可见，本发明实施方式不使用物理存在的铅尺，而是将虚拟参照物投射得到的标识作为检查拼接图像是否匹配的参考工具，有助于用户人工或自动确定拼接图像是否匹配，降低了硬件成本以及克服了铅尺导致的视觉障碍，还避免了摆位铅尺的工作量，以及避免了摆位铅尺导致的误差。

29、在一个实施方式中，所述确定模块，还用于确定第二x射线图像中的、与第三x射线图像拼接的第三重叠区域以及所述第三x射线图像中的、与第二x射线图像拼接的第四重叠区域；

30、所述第一展示模块，还用于在所述第二x射线图像中展示所述虚拟参照物投射到所述第三重叠区域以形成的第三标识；

31、所述第二展示模块，还用于在所述第三x射线图像中展示所述虚拟参照物投射到所述第四重叠区域以形成的第四标识。

32、因此，本发明实施方式还适用于多张x射线图像的拼接情形。

33、在一个实施方式中，还包括：

34、报警模块，用于当第一x射线图像与第二x射线图像拼接形成的第一拼接图像中，所述第一标识与所述第二标识不重合时，发出适配于提醒所述第一拼接图像不匹配的报警消息。

35、可见，在两张x射线图像拼接的情形中，当标识不重合时可以发出报警消息，以提示用户进行调整操作。

36、在一个实施方式中，还包括：报警模块，用于当第一x射线图像、第二x射线图像和第三x射线图像拼接形成的第二拼接图像中，所述第一标识与所述第二标识不重合或所述第三标识与所述第四标识不重合时，发出适配于提醒所述第二拼接图像不匹配的报警消息。

37、因此，在三张x射线图像拼接的情形中，当标识不重合时可以发出报警消息，以提示用户进行调整操作。

38、在一个实施方式中，所述虚拟参照物为虚拟尺。

39、可见，通过使用虚拟尺，用户无需调整使用习惯，可以快速掌握使用技巧。

40、在一个实施方式中，去除模块，用于接收标识去除指令；响应于所述标识去除指令，在所述第一x射线图像与第二x射线图像拼接形成的第一拼接图像中去除所述第一标识和所述第二标识。

41、因此，通过消除拼接图像中的标识，可以降低对拼接图像的视觉干扰。

42、一种辅助确认x射线图像拼接结果的装置，包括处理器和存储器；

43、所述存储器中存储有可被所述处理器执行的应用程序，用于使得所述处理器执行如上任一种所述的辅助确认x射线图像拼接结果的方法。

44、因此，本发明实施方式不使用物理存在的铅尺，而是将虚拟参照物投射得到的标识作为检查拼接图像是否匹配的参考工具，有助于用户人工或自动确定拼接图像是否匹配，降低了硬件成本以及克服了铅尺导致的视觉障碍，还避免了摆位铅尺的工作量，减少了摆位铅尺导致的误差。

45、一种计算机可读存储介质，其中存储有计算机可读指令，该计算机可读指令用于执行如上任一种所述的辅助确认x射线图像拼接结果的方法。

46、可见，本发明实施方式不使用物理存在的铅尺，而是将虚拟参照物投射得到的标识作为检查拼接图像是否匹配的参考工具，有助于用户人工或自动确定拼接图像是否匹配，降低了硬件成本以及克服了铅尺导致的视觉障碍，还避免了摆位铅尺的工作量，减少了摆位铅尺导致的误差。
