一种数据写入方法、系统、IC芯片及电子设备与流程

本发明属于数据写入，具体的说是一种数据写入方法、系统、ic芯片及电子设备。

背景技术：

1、数据就是数值，也就是我们通过观察、实验或计算得出的结果。数据有很多种，最简单的就是数字。数据也可以是文字、图像、声音等，而需要将数据存储在光盘上时，则需要用光盘刻录机。

2、针对现有的相关技术，发明人认为往往存在以下缺陷：传统光盘刻录机在使用时，一次仅能对一张光盘进行数据的写入，无法做到快速的更换光盘，节约更换光盘的时间，进而导致光盘数据写入效率降低。

3、为此，本发明提供一种数据写入方法、系统、ic芯片及电子设备。

技术实现思路

1、为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。

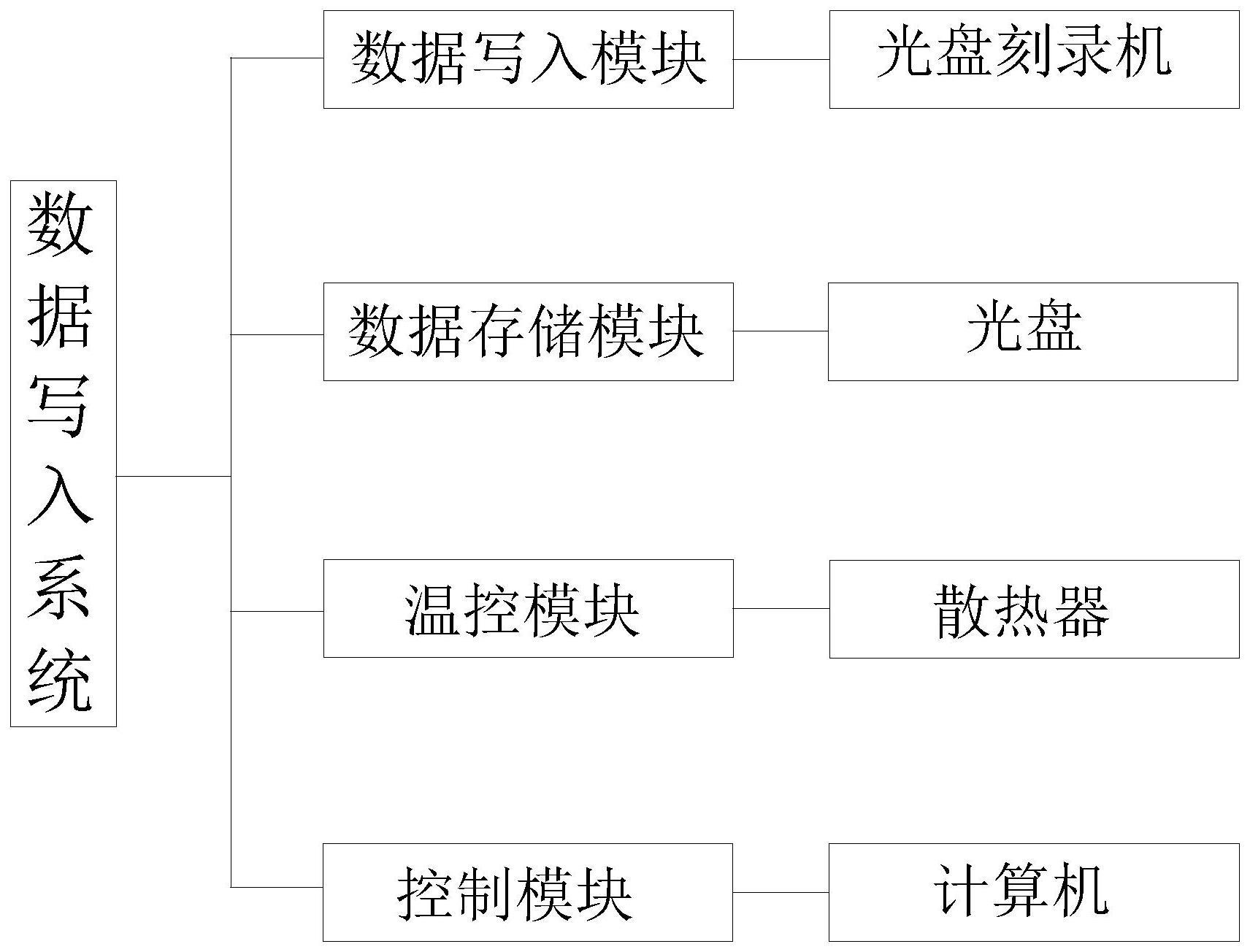

2、本发明解决其技术问题所采用的技术方案是：本发明所述的一种数据写入系统，包括数据写入模块、数据存储模块、温控模块和控制模块，所述数据写入模块为光盘刻录机，用于在光盘上写入数据，所述数据存储模块为光盘，用于存储数据，所述温控模块为散热器，用于对光盘刻录机进行降温，所述控制模块为计算机，用于控制光盘刻录机对光盘进行刻录，且所述控制模块可以控制温控模块在光盘刻录机高温时对其进行降温；当光盘刻录机工作时内部温度过高时，温控模块检测到温度后，计算机控制散热器对光盘刻录机进行降温。

3、本发明所述的一种数据写入电子设备，该电子设备采用上述的数据写入系统，包括光盘刻录机，所述光盘刻录机的内部设置有转轴，所述转轴通过电机驱动，所述转轴的输出轴表面固定安装有旋转支撑架，所述旋转支撑架的表面设置有一组光盘主体；在刻录光盘主体时启动光盘刻录机，将光盘主体放置于旋转支撑架的表面上，启动转轴，伺服电机带动旋转支撑架旋转九十度并带动光盘进入光盘刻录机内，随即光盘刻录机对光盘主体进行数据的写入，并在光盘刻录机写入数据时，将另一张光盘主体放置于旋转支撑架未处于刻录机主体内的表面上，当第一张光盘主体刻录完成后，再次启动转轴，转轴反向旋转带动刻录完成后的光盘主体离开光盘刻录机内，并带动未刻录的光盘主体进入光盘刻录机内进行数据的写入从而节约刻录光盘时的时间，提升光盘刻录效率。

4、优选的，所述旋转支撑架的下表面固定安装有一组伺服电机，所述伺服电机的输出轴表面均固定安装有弹性板，所述旋转支撑架的表面固定安装有一组凸块，所述弹性板与凸块相抵，所述旋转支撑架的表面开设有一组凹槽，所述凹槽的内底壁均固定安装有第二弹簧，所述第二弹簧远离凹槽的一端与光盘主体的下表面相抵；固定光盘主体时将光盘主体朝向旋转支撑架处按压，光盘主体挤压第二弹簧并运动到合适的位置时，启动伺服电机，伺服电机转动时其表面的弹性板脱离凸块的限制并复原，当弹性板复原时与光盘主体的内表面相抵，从而达到将光盘主体固定住的效果，并且当光盘主体刻录后并移出光盘刻录机内时，伺服电机再次启动，伺服电机带动弹性板运动与凸块相抵并弯曲，解开对光盘主体的固定，第二弹簧将光盘主体顶出，方便光盘主体拿出。

5、优选的，所述光盘刻录机的表面固定安装有延伸板，所述延伸板的下表面固定安装有一组吸盘(吸盘朝向光盘主体的不刻录信息的部分)；光盘主体弹出后上行并挤压吸盘，吸盘内部的空气排出随后将吸盘主体固定住，防止第二弹簧对光盘主体的弹力过大，导致将光盘主体直接弹飞的问题。

6、优选的，所述光盘刻录机的内部通过固定机构安装有一组插板，所述插板的表面均固定安装有擦拭块，所述擦拭块的材质为绒布且沾有清洁水；旋转支撑架带动光盘主体运动时经过擦拭块时，擦拭块将光盘主体表面的灰尘擦掉，防止灰尘影响光盘刻录机在写入数据时出现误差。

7、优选的，所述固定机构包括开设在光盘刻录机内的活动腔，所述活动腔的内部滑动安装有一组活塞板，所述活塞板的表面均固定安装有拉板，所述拉板之间固定安装有第一弹簧；拉动两个拉板向远离彼此的方向运动，拉板运动时拉伸第一弹簧，随即将插板插入活动腔内，松开拉板，第一弹簧与拉板相互配合带动活塞板复位，使活动腔内的气压降低，从而达到将插板固定住的效果，并方便擦拭块的更换。

8、优选的，所述旋转支撑架的下表面固定安装有一组固定板，所述固定板的表面固定安装有弹性块，所述弹性块具有空心结构，所述弹性块的表面均固定安装有气管，所述气管的另一端穿过旋转支撑架并固定安装有喷头，所述光盘刻录机的表面开设有倒角；当旋转支撑架旋转进入光盘刻录机内的过程中，弹性块与倒角接触的面积逐渐增大，弹性块也缓缓的收缩形变，弹性块形变的过程中内部的气体沿着气管进入喷头内并对光盘主体的表面吹拂，达到将光盘主体表面因擦拭而残留的水渍吹干。

9、一种数据写入ic芯片，该芯片适用于上述的数据写入电子设备，包括芯片主体，所述光盘刻录机的内部开设有内腔，所述内腔的内部设置有主板，所述芯片主体设置于主板的表面，所述芯片主体为ic芯片，所述主板的表面固定安装有套筒，所述芯片主体表面固定安装有固定脚，所述固定脚位于套筒内部，所述套筒内部设置有速干胶；固定安装芯片主体时，将速干胶倒入套筒内，随后将芯片主体的固定脚插入套筒内，当速干胶凝固后即可对芯片主体进行固定，需要拆卸芯片主体时，对速干胶进行加热即可使固定脚松动，进而达到方便快速拆卸芯片主体的效果。

10、优选的，所述芯片主体的表面涂设有涂层，所述涂层为耐腐蚀涂层；该涂层可以提升芯片在日常使用时的耐腐蚀效果，从而提升使用寿命。

11、一种数据写入方法，该方法适用于上述的数据写入电子设备，该方法包括以下步骤：

12、s1：在刻录光盘主体时启动光盘刻录机，将光盘主体放置于旋转支撑架的表面上；

13、s2：启动转轴，伺服电机带动旋转支撑架旋转九十度并带动光盘进入光盘刻录机内，随即光盘刻录机对光盘主体进行数据的写入，并在光盘刻录机写入数据时，将另一张光盘主体放置于旋转支撑架未处于刻录机主体内的表面上；

14、s3：当第一张光盘主体刻录完成后，再次启动转轴，转轴反向旋转带动刻录完成后的光盘主体离开光盘刻录机内，并带动未刻录的光盘主体进入光盘刻录机内进行数据的写入从而节约刻录光盘时的时间。

15、本发明的有益效果如下：

16、1.本发明所述的一种数据写入方法、系统、ic芯片及电子设备，当光盘刻录机工作时内部温度过高时，温控模块检测到温度后，计算机控制散热器对光盘刻录机进行降温。

17、2.本发明所述的一种数据写入方法、系统、ic芯片及电子设备，在刻录光盘主体时启动光盘刻录机，将光盘主体放置于旋转支撑架的表面上，启动电机，电机带动转轴转动，旋转支撑架旋转九十度并带动光盘进入光盘刻录机内，随即光盘刻录机对光盘主体进行数据的写入，并在光盘刻录机写入数据时，将另一张光盘主体放置于旋转支撑架未处于刻录机主体内的表面上，当第一张光盘主体刻录完成后，电机带动转轴反转，转轴反向旋转带动刻录完成后的光盘主体离开光盘刻录机内，并带动未刻录的光盘主体进入光盘刻录机内进行数据的写入从而节约刻录光盘时的时间，提升光盘刻录效率。

技术特征：

1.一种数据写入系统，其特征在于：包括数据写入模块、数据存储模块、温控模块和控制模块，所述数据写入模块为光盘刻录机(1)，用于在光盘上写入数据，所述数据存储模块为光盘，用于存储数据，所述温控模块为散热器，用于对光盘刻录机(1)进行降温，所述控制模块为计算机，用于控制光盘刻录机(1)对光盘进行刻录，且所述控制模块可以控制温控模块在光盘刻录机(1)高温时对其进行降温。

2.一种数据写入电子设备，该电子设备采用权利要求1中所述的数据写入系统，其特征在于：包括光盘刻录机(1)，所述光盘刻录机(1)的内部设置有转轴(2)，所述转轴(2)通过电机驱动，所述转轴(2)的输出轴表面固定安装有旋转支撑架(3)，所述旋转支撑架(3)的表面设置有一组光盘主体(4)。

3.根据权利要求2所述的一种数据写入电子设备，其特征在于：所述旋转支撑架(3)的下表面固定安装有一组伺服电机(5)，所述伺服电机(5)的输出轴表面均固定安装有弹性板(6)，所述旋转支撑架(3)的表面固定安装有一组凸块(7)，所述弹性板(6)与凸块(7)相抵，所述旋转支撑架(3)的表面开设有一组凹槽(14)，所述凹槽(14)的内底壁均固定安装有第二弹簧(15)，所述第二弹簧(15)远离凹槽(14)的一端与光盘主体(4)的下表面相抵。

4.根据权利要求3所述的一种数据写入电子设备，其特征在于：所述光盘刻录机(1)的表面固定安装有延伸板(21)，所述延伸板(21)的下表面固定安装有一组吸盘(22)。

5.根据权利要求4所述的一种数据写入电子设备，其特征在于：所述光盘刻录机(1)的内部通过固定机构安装有一组插板(12)，所述插板(12)的表面均固定安装有擦拭块(13)，所述擦拭块(13)的材质为绒布且沾有清洁水。

6.根据权利要求5所述的一种数据写入电子设备，其特征在于：所述固定机构包括开设在光盘刻录机(1)内的活动腔(8)，所述活动腔(8)的内部滑动安装有一组活塞板(9)，所述活塞板(9)的表面均固定安装有拉板(10)，所述拉板(10)之间固定安装有第一弹簧(11)。

7.根据权利要求6所述的一种数据写入电子设备，其特征在于：所述旋转支撑架(3)的下表面固定安装有一组固定板(16)，所述固定板(16)的表面固定安装有弹性块(17)，所述弹性块(17)具有空心结构，所述弹性块(17)的表面均固定安装有气管(18)，所述气管(18)的另一端穿过旋转支撑架(3)并固定安装有喷头(19)，所述光盘刻录机(1)的表面开设有倒角(20)。

8.一种数据写入ic芯片，该芯片适用于权利要求2-7中任意一项所述的数据写入电子设备，其特征在于：包括芯片主体(25)，所述光盘刻录机(1)的内部开设有内腔(23)，所述内腔(23)的内部设置有主板(24)，所述芯片主体(25)设置于主板(24)的表面，所述芯片主体(25)为ic芯片，所述主板(24)的表面固定安装有套筒(27)，所述芯片主体(25)表面固定安装有固定脚(26)，所述固定脚(26)位于套筒(27)内部，所述套筒(27)内部设置有速干胶。

9.根据权利要求8所述的一种数据写入ic芯片，其特征在于：所述芯片主体(25)的表面涂设有涂层，所述涂层为耐腐蚀涂层。

10.一种数据写入方法，该方法采用权利要求2-7中任意一项所述的数据写入电子设备，其特征在于：该方法包括以下步骤：

技术总结
本发明属于数据写入技术领域，具体的说是一种数据写入方法、系统、IC芯片及电子设备，包括数据写入模块、数据存储模块、温控模块和控制模块，所述数据写入模块为光盘刻录机，用于在光盘上写入数据，所述数据存储模块为光盘，用于存储数据，所述温控模块为散热器，用于对光盘刻录机进行降温，所述控制模块为计算机，用于控制光盘刻录机对光盘进行刻录，且所述控制模块可以控制温控模块在光盘刻录机高温时对其进行降温；当光盘刻录机工作时内部温度过高时，温控模块检测到温度后，计算机控制散热器对光盘刻录机进行降温。

技术研发人员：李尚友
受保护的技术使用者：深圳市尚民微电子有限公司
技术研发日：
技术公布日：2024/1/15
