一种外部存储设备保护罩的制作方法

本技术涉及存储设备技术具体来说，涉及一种外部存储设备保护罩。

背景技术：

1、计算机中的存储器，可分为内存和外存，而计算机外部存储设备是计算机系统中的记忆设备，用来存放程序和数据。而计算机外部存储设备在使用时容易受到外部的碰撞，容易导致计算机外部存储设备损伤，为了降低计算机外部存储设备损伤，因此提出一种外部存储设备保护罩。

2、经检索如中国专利公开号为cn 211858151 u公开了一种企业管理云数据外部存储设备保护罩，包括保护罩主体，所述保护罩主体上端设有盖体，且保护罩主体下端设有盒体，并且盒体内卡合有云数据外部存储设备，所述盒体内部下端还卡合有支撑垫，且支撑垫为方形环状结构，并且支撑垫内卡合有第二散热板，所述盖体下端开设有一凹槽，且盖体的凹槽内卡合有第一散热板，所述盒体下端均匀开设有通孔，且盒体的通孔下端连接有吸附脚。该企业管理云数据外部存储设备保护罩能够对云数据外部存储设备起到保护作用，使云数据外部存储设备能够稳固的进行固定，避免意外碰到云数据外部存储设备而使云数据外部存储设备与连接线连接不稳，对云数据外部存储设备进行保护。

3、但是上述装置在实际使用时存在一定的不足，在使用时虽然能够对云数据外部存储设备起到保护作用，使云数据外部存储设备能够稳固的进行固定，避免意外碰到云数据外部存储设备而使云数据外部存储设备与连接线连接不稳，对云数据外部存储设备进行保护，但是外部存储设备防护时不能根据不同尺寸的外部存储设备进行调节固定，容易导致外部存储设备不能很好保护。

4、针对相关技术中的问题，目前尚未提出有效的解决方案。

技术实现思路

1、针对相关技术中的问题，本实用新型提出一种外部存储设备保护罩，以克服现有相关技术所存在的上述技术问题。

2、为此，本实用新型采用的具体技术方案如下：

3、一种外部存储设备保护罩，包括外部存储设备本体，外部存储设备本体两侧连接有防护机构，防护机构两侧连接有固定机构；

4、防护机构一侧连接有散热机构，防护机构一侧安装有辅助机构。

5、进一步的，为了便于对外部存储设备进行防护，，防护机构包括有外部存储设备本体两侧连接的防护板，防护板一侧安装有多个防护弹簧，多个防护弹簧一端连接有安装板，安装板一侧安装有多个电动伸缩杆，多个电动伸缩杆的固定端安装有保护罩，保护罩与外部存储设备本体相对一侧开设有安装口。

6、进一步的，为了提高防护板对外部存储设备固定时的稳定性，防护板一侧安装有滑动块，滑动块一侧滑动连接有滑轨，滑轨与保护罩一侧连接。

7、进一步的，为了便于对外部存储设备保护罩进行固定，固定机构包括与保护罩两侧连接的固定板，固定板靠近滑轨一侧安装有固定杆，固定杆一端安装有转动柄。

8、进一步的，为了便于对外部存储设备产生温度时进行散热处理，散热机构包括与安装口内连接的散热风扇，散热风扇位于固定板之间，散热风扇一侧连接有过滤板，过滤板通过螺丝与保护罩一侧连接。

9、进一步的，为了便于对外部存储设备的外接线进行固定，辅助机构包括与保护罩一侧连接的多个辅助板，多个辅助板与保护罩开设有相对的放置孔，多个辅助板远离过滤板一侧安装有辅助杆，辅助杆一端安装有辅助柄，辅助杆一端远离辅助柄通过轴承安装有与放置孔连接的夹持板。

10、进一步的，为了便于辅助散热机构将降温气体排出，，保护罩两侧开设有多个出气口，多个出气口内安装有过滤网，且其中两个过滤网靠近辅助板。

11、进一步的，为了便于工作人员后续对其进行安装，保护罩一侧铰接有防护盖，防护盖远离出气口安装有提起柄。

12、本实用新型的有益效果为：

13、（1）、通过在外部存储设备本体设置的防护机构，不仅可以根据不同尺寸的外部存储设备进行调节固定，还可以很好的对外部存储设备进行防护，降低外部存储设备的损伤，同时在防护机构设置的散热机构可以对工作时产生热量的外部存储设备进行散热处理，提高外部存储设备的使用寿命。

14、（2）、通过在防护机构设置的固定机构可以便于工作人员低外部存储设备保护罩进行固定，提高外部存储设备保护罩的稳定性，降低外部存储设备保护罩的晃动，同时在防护机构设置的辅助机构可以对外部存储设备外接线的进行固定，预防外部存储设备外接线出现脱落或晃动，影响使用者使用，同时在保护罩设置的过滤网可以降低外部存储设备保护罩外部空气的中杂质或灰尘进入外部存储设备保护罩内。

技术特征：

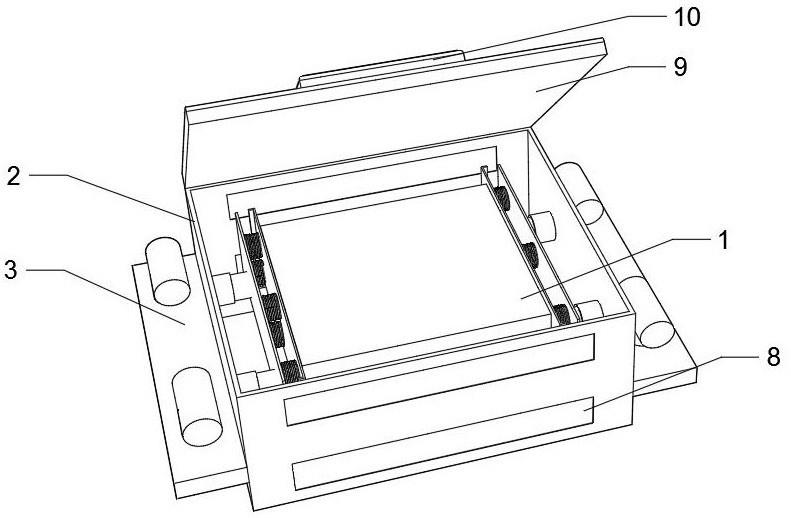

1.一种外部存储设备保护罩，其特征在于，包括外部存储设备本体（1），所述外部存储设备本体（1）两侧连接有防护机构（2），所述防护机构（2）两侧连接有固定机构（3）；所述防护机构（2）一侧连接有散热机构（4），所述防护机构（2）一侧安装有辅助机构（5）。

2.根据权利要求1所述的一种外部存储设备保护罩，其特征在于，所述防护机构（2）包括有外部存储设备本体（1）两侧连接的防护板（201），所述防护板（201）一侧安装有多个防护弹簧（202），多个所述防护弹簧（202）一端连接有安装板（203），所述安装板（203）一侧安装有多个电动伸缩杆（204），多个所述电动伸缩杆（204）的固定端安装有保护罩（205），所述保护罩（205）与外部存储设备本体（1）相对一侧开设有安装口。

3.根据权利要求2所述的一种外部存储设备保护罩，其特征在于，所述防护板（201）一侧安装有滑动块（6），所述滑动块（6）一侧滑动连接有滑轨（7），所述滑轨（7）与保护罩（205）一侧连接。

4.根据权利要求3所述的一种外部存储设备保护罩，其特征在于，所述固定机构（3）包括与保护罩（205）两侧连接的固定板（301），所述固定板（301）靠近滑轨（7）一侧安装有固定杆（302），所述固定杆（302）一端安装有转动柄（303）。

5.根据权利要求4所述的一种外部存储设备保护罩，其特征在于，所述散热机构（4）包括与安装口内连接的散热风扇（401），所述散热风扇（401）位于固定板（301）之间，所述散热风扇（401）一侧连接有过滤板（402），所述过滤板（402）通过螺丝与保护罩（205）一侧连接。

6.根据权利要求5所述的一种外部存储设备保护罩，其特征在于，所述辅助机构（5）包括与保护罩（205）一侧连接的多个辅助板（501），多个所述辅助板（501）与保护罩（205）开设有相对的放置孔，多个所述辅助板（501）远离过滤板（402）一侧安装有辅助杆（502），所述辅助杆（502）一端安装有辅助柄（503），所述辅助杆（502）一端远离辅助柄（503）通过轴承安装有与放置孔连接的夹持板（504）。

7.根据权利要求6所述的一种外部存储设备保护罩，其特征在于，所述保护罩（205）两侧开设有多个出气口，多个所述出气口内安装有过滤网（8），且其中两个过滤网（8）靠近辅助板（501）。

8.根据权利要求7所述的一种外部存储设备保护罩，其特征在于，所述保护罩（205）一侧铰接有防护盖（9），所述防护盖（9）远离出气口安装有提起柄（10）。

技术总结
本技术公开了一种外部存储设备保护罩，包括外部存储设备本体，外部存储设备本体两侧连接有防护机构，防护机构两侧连接有固定机构，防护机构一侧连接有散热机构，防护机构一侧安装有辅助机构，在外部存储设备本体设置的防护机构，不仅可以根据不同尺寸的外部存储设备进行调节固定，还可以很好的对外部存储设备进行防护，降低外部存储设备的损伤，同时在防护机构设置的散热机构可以对工作时产生热量的外部存储设备进行散热处理，提高外部存储设备的使用寿命，在防护机构设置的固定机构可以便于工作人员低外部存储设备保护罩进行固定，提高外部存储设备保护罩的稳定性，降低外部存储设备保护罩的晃动。

技术研发人员：闫加祥,刘超,寇天威
受保护的技术使用者：山东博鹏信息科技有限公司
技术研发日：20221128
技术公布日：2024/1/11
