一种耐高温电源线的制作方法

本实用新型涉及电源线系统领域，尤其涉及一种耐高温电源线。

背景技术：

电源线是传输电流的电线。电源线的结构主要要外护套、内护套、导体，常见的传输导体有铜、铝材质的金属丝等。电源线在生产生活中都非常常见，电源线的安全防护措施也很重要。

但是现有的电源线耐高温的性能较差，容易在使用时因高温对电源线造成破坏，严重会威胁到使用者的生命危险，具有一定的缺陷性。

因此，有必要提供一种耐高温电源线解决上述技术问题。

技术实现要素：

本实用新型提供一种耐高温电源线，解决了现有的电源线耐高温的性能较差，容易在使用时因高温对电源线造成破坏，严重会威胁到使用者的生命危险的问题。

为解决上述技术问题，本实用新型提供的一种耐高温电源线，包括电源线本体，所述电源线本体包括导体，所述导体的外壁上设有绝缘层，所述绝缘层远离导体的一侧设有屏蔽层，所述屏蔽层远离绝缘层的一侧设有隔热层，所述隔热层远离屏蔽层的一侧设有护套层，所述电源线本体的两端分别连接有插头与连接头，所述电源线本体上套接有安装套，所述安装套的两侧均滑动插接有两个推板，两个所述推板之间设有调距装置，两个所述推板的底部均固定连接有卡板，所述卡板的内壁与电源线本体相抵。

优选的，所述调距装置包括调距套管与两个调距杆，所述调距套管为中空结构，两个所述调距杆均插接在调距套管内，两个所述调距杆的外侧壁上分别设置有方向相反的螺纹，所述调距套管与两个调距杆之间均为螺纹连接，且两个调距杆远离调距套管的一端分别与两个推板转动连接。

优选的，所述屏蔽层为镀锡铜丝编织成的网状屏蔽层。

优选的，所述绝缘层为交联乙烯—四氟乙烯共聚物绝缘层。

优选的，所述隔热层为玻璃纤维编织层。

优选的，所述护套层为聚氯乙烯塑料或者聚乙烯塑料中的一种。

与相关技术相比较，本实用新型提供的一种耐高温电源线具有如下有益效果：

（1）该种耐高温电源线，通过在导体的外壁上设置绝缘层有效对导体起到绝缘作用，屏蔽层的设置可以减弱电磁干扰，隔热层能够防止内部的线缆随着外界的温度而升温，护套层对线缆起到一定的保护作用。

（2）该种耐高温电源线，通过转动调节装置可带动两个推板移动从而调节两个推板之间的间距，卡板在推板的推动下与电源线本体相抵从而对电源线本体进行整平，避免电源线本体折弯影响散热效果。

（3）该种耐高温电源线，结构简单、设计合理，能够有效防止高温对线缆的影响，延长线缆的使用寿命，且便于对线缆整平，避免弯曲。

附图说明

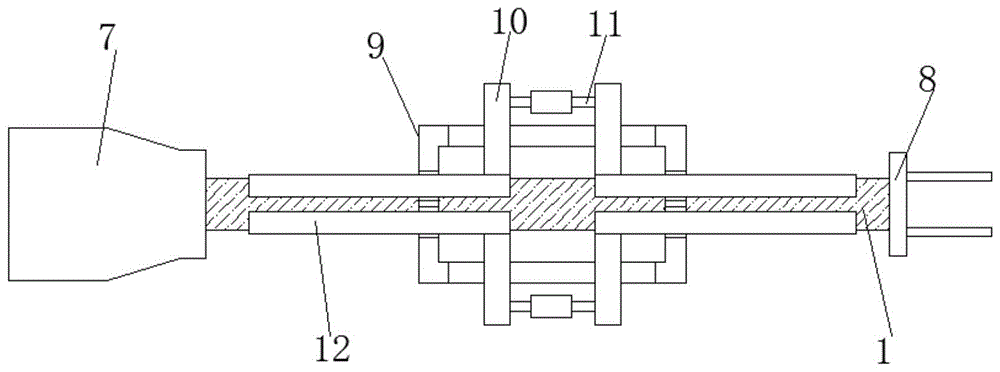

图1为本实用新型的结构示意图；

图2为本实用新型电源线本体内部结构示意图。

图中标号：1、电源线本体，2、导体，3、绝缘层，4、屏蔽层，5、隔热层，6、护套层，7、插头，8、连接头，9、安装套，10、推板，11、调距装置，12、卡板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请结合参阅图1、图2，其中，图1为本实用新型的结构示意图；图2为本实用新型电源线本体内部结构示意图。一种耐高温电源线,包括电源线本体1，电源线本体1包括导体2，导体2的外壁上设有绝缘层3，绝缘层3远离导体2的一侧设有屏蔽层4，屏蔽层4远离绝缘层3的一侧设有隔热层5，隔热层5远离屏蔽层4的一侧设有护套层6，电源线本体1的两端分别连接有插头7与连接头8，电源线本体1上套接有安装套9，安装套9的两侧均滑动插接有两个推板10，两个推板10之间设有调距装置11，两个推板10的底部均固定连接有卡板12，卡板12的内壁与电源线本体1相抵。

调距装置11包括调距套管与两个调距杆，调距套管为中空结构，两个调距杆均插接在调距套管内，两个调距杆的外侧壁上分别设置有方向相反的螺纹，调距套管与两个调距杆之间均为螺纹连接，且两个调距杆远离调距套管的一端分别与两个推板10转动连接，转动调距套管，调距套管在调距杆上转动，两个调距杆上的螺纹为相反设置可在调距套管转动时带动两个调距杆相背移动，从而推动推板11。

屏蔽层4为镀锡铜丝编织成的网状屏蔽层。

绝缘层3为交联乙烯—四氟乙烯共聚物绝缘层。

隔热层5为玻璃纤维编织层。

护套层6为聚氯乙烯塑料或者聚乙烯塑料中的一种。

本实用新型提供的一种耐高温电源线的工作原理如下：

工作时或使用时，在导体2的外壁上设置绝缘层3有效对导体2起到绝缘作用，屏蔽层4的设置可以减弱电磁干扰，隔热层5能够防止内部的线缆随着外界的温度而升温，护套层6对线缆起到一定的保护作用，在需要对电源线本体1拉直整平时转动调节装置11可带动两个推板10移动从而调节两个推板10之间的间距，卡板12在推板10的推动下与电源线本体1相抵从而对电源线本体1进行整平，避免电源线本体1折弯影响散热效果。

与相关技术相比较，本实用新型提供的一种耐高温电源线具有如下有益效果：

（1）该种耐高温电源线，通过在导体2的外壁上设置绝缘层3有效对导体2起到绝缘作用，屏蔽层4的设置可以减弱电磁干扰，隔热层5能够防止内部的线缆随着外界的温度而升温，护套层6对线缆起到一定的保护作用。

（2）该种耐高温电源线，通过转动调节装置11可带动两个推板10移动从而调节两个推板10之间的间距，卡板12在推板10的推动下与电源线本体1相抵从而对电源线本体1进行整平，避免电源线本体1折弯影响散热效果。

（3）该种耐高温电源线，结构简单、设计合理，能够有效防止高温对线缆的影响，延长线缆的使用寿命，且便于对线缆整平，避免弯曲。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。

技术特征：

1.一种耐高温电源线，包括电源线本体（1），其特征在于：所述电源线本体（1）包括导体（2），所述导体（2）的外壁上设有绝缘层（3），所述绝缘层（3）远离导体（2）的一侧设有屏蔽层（4），所述屏蔽层（4）远离绝缘层（3）的一侧设有隔热层（5），所述隔热层（5）远离屏蔽层（4）的一侧设有护套层（6），所述电源线本体（1）的两端分别连接有插头（7）与连接头（8），所述电源线本体（1）上套接有安装套（9），所述安装套（9）的两侧均滑动插接有两个推板（10），两个所述推板（10）之间设有调距装置（11），两个所述推板（10）的底部均固定连接有卡板（12），所述卡板（12）的内壁与电源线本体（1）相抵。

2.根据权利要求1所述的一种耐高温电源线，其特征在于，所述调距装置（11）包括调距套管与两个调距杆，所述调距套管为中空结构，两个所述调距杆均插接在调距套管内，两个所述调距杆的外侧壁上分别设置有方向相反的螺纹，所述调距套管与两个调距杆之间均为螺纹连接，且两个调距杆远离调距套管的一端分别与两个推板（10）转动连接。

3.根据权利要求1所述的一种耐高温电源线，其特征在于，所述屏蔽层（4）为镀锡铜丝编织成的网状屏蔽层。

4.根据权利要求1所述的一种耐高温电源线，其特征在于，所述绝缘层（3）为交联乙烯—四氟乙烯共聚物绝缘层。

5.根据权利要求1所述的一种耐高温电源线，其特征在于，所述隔热层（5）为玻璃纤维编织层。

6.根据权利要求1所述的一种耐高温电源线，其特征在于，所述护套层（6）为聚氯乙烯塑料或者聚乙烯塑料中的一种。

技术总结
本实用新型提供一种耐高温电源线，包括电源线本体，电源线本体包括导体，导体的外壁上设有绝缘层，绝缘层远离导体的一侧设有屏蔽层，屏蔽层远离绝缘层的一侧设有隔热层，隔热层远离屏蔽层的一侧设有护套层，电源线本体的两端分别连接有插头与连接头，电源线本体上套接有安装套，安装套的两侧均滑动插接有两个推板，两个推板之间设有调距装置，两个推板的底部均固定连接有卡板，卡板的内壁与电源线本体相抵。该种耐高温电源线，结构简单、设计合理，能够有效防止高温对线缆的影响，延长线缆的使用寿命，且便于对线缆整平，避免弯曲。

技术研发人员：孟洁
受保护的技术使用者：镇江市华成电子器材有限公司
技术研发日：2019.12.26
技术公布日：2020.06.02
