一种带阻滤波馈电装置及多频天线阵列的制作方法

：本发明属于天线，特别涉及一种带阻滤波馈电装置及多频天线阵列。

背景技术

0、
背景技术：

1、随着移动通信技术的不断发展，多频带天线因其能够提供多样化的服务，并且能够有效地提高空间利用率等优点，从而得到了广泛的应用。其中，多频带天线包括至少一个低频辐射单元和至少一个高频辐射单元，各个低频辐射单元和高频辐射单元通常安装在一个有限的空间内，从而使得高频辐射单元与低频辐射单元之间会存在强烈的交叉频带散射干扰，不仅会引起端口隔离度恶化，还会导致高频辐射单元的辐射方向图畸变，从而影响多频带天线的辐射性能。

2、公开于该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。

技术实现思路

0、
技术实现要素：

1、本发明的目的在于提供一种带阻滤波馈电装置及多频天线阵列，从而克服上述现有技术中的缺陷。

2、为了实现上述目的，本发明提供了一种带阻滤波馈电装置，包括一对介质基板，所述一对介质基板十字交叉放置，所述介质基板的其中一面上设有微带馈电线路和u型带阻滤波线路，另一面上设有金属地，所述u型带阻滤波线路包括第一带阻滤波枝节和第二带阻滤波枝节，第一带阻滤波枝节和第二带阻滤波枝节分别与微带馈电线路耦合。

3、进一步的，作为优选，所述介质基板的介电常数为2.0-10.0，厚度为0.2-3mm。

4、进一步的，作为优选，所述第一带阻滤波枝节和第二带阻滤波枝节均为带阻滤波器，且均呈u型结构。

5、进一步的，作为优选，所述第一带阻滤波枝节与微带馈电线路以及第二带阻滤波枝节与微带馈电线路的耦合缝隙间距均为0.05-1.5mm。

6、进一步的，作为优选，所述第一带阻滤波枝节和第二带阻滤波枝节的长度均为0.2-0.3个工作波长。

7、进一步的，作为优选，所述第一带阻滤波枝节的带阻谐振频点为1920mhz，第二带阻滤波枝节的带阻谐振频点为1960mhz。

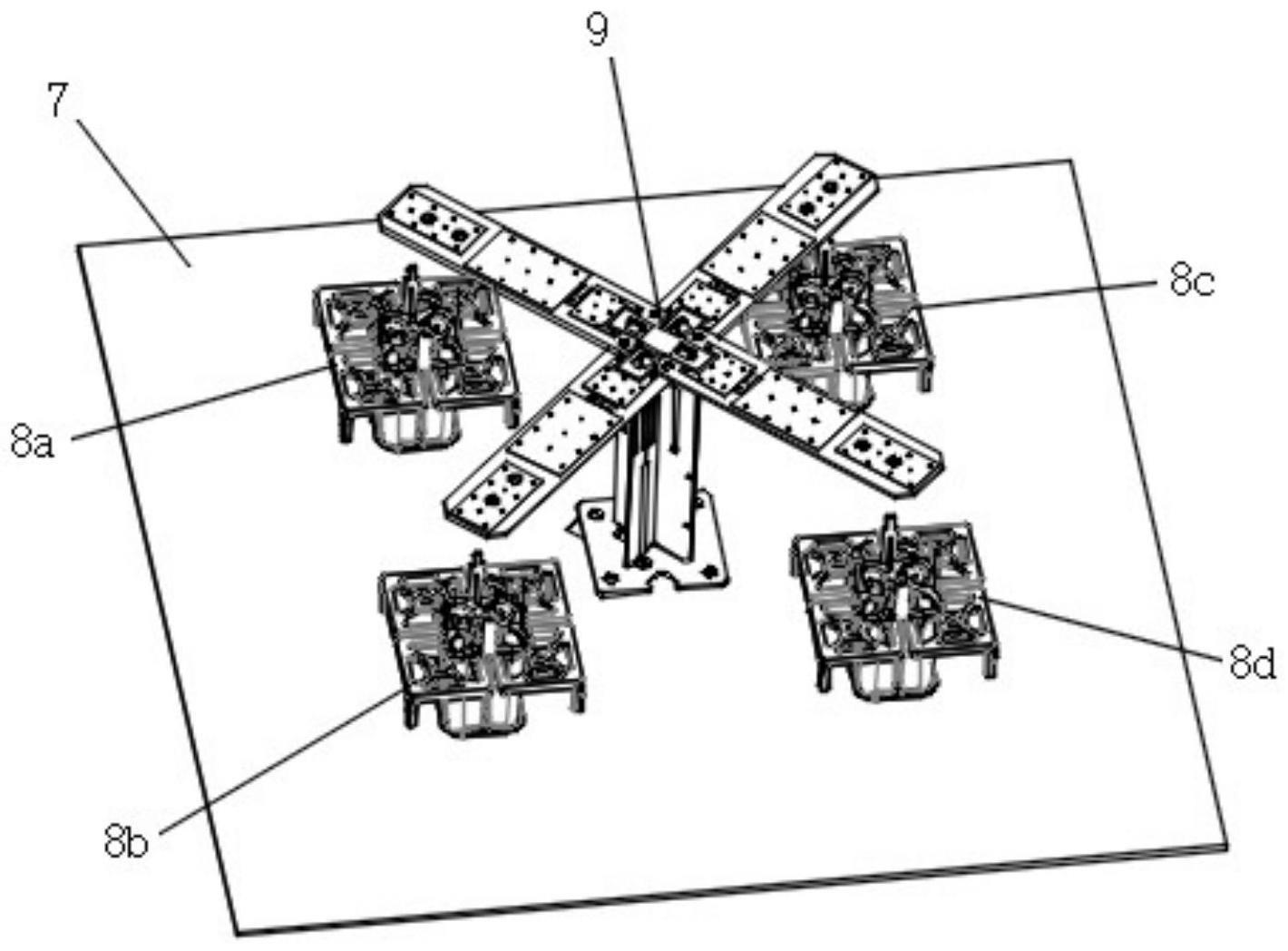

8、本发明还提供一种多频天线阵列，包括权利要求1所述的馈电装置、第一辐射面、第二辐射面、底座、第一高频辐射单元、第二高频辐射单元、第三高频辐射单元、第四高频辐射单元和反射底板，所述第一辐射面、第二辐射面以十字交叉的方式设置在馈电装置顶部，所述底座设置在馈电装置底部，所述馈电装置、第一辐射面、第二辐射面和底座构成低频辐射单元，所述低频辐射单元、第一高频辐射单元、第二高频辐射单元、第三高频辐射单元、第四高频辐射单元均集中在反射底板上，其中低频辐射单元位于中心位置。

9、与现有技术相比，本发明的一个方面具有如下有益效果：

10、本发明采用u型耦合式滤波枝节，枝节和馈电线路之间的容性构成lc谐振滤波，从而可小型化滤波结构，同时枝节可兼顾阻抗匹配及滤波，可改进带外抑制与回波损耗、小型化不能兼顾等电气性能，从而可提升带内频段的辐射性能，整体结构紧凑，加工简单。

技术特征：

1.一种带阻滤波馈电装置，其特征在于，包括一对介质基板，所述一对介质基板十字交叉放置，所述介质基板的其中一面上设有微带馈电线路和u型带阻滤波线路，另一面上设有金属地，所述u型带阻滤波线路包括第一带阻滤波枝节和第二带阻滤波枝节，第一带阻滤波枝节和第二带阻滤波枝节分别与微带馈电线路耦合。

2.根据权利要求1所述的一种带阻滤波馈电装置，其特征在于，所述介质基板的介电常数为2.0-10.0，厚度为0.2-3mm。

3.根据权利要求1所述的一种带阻滤波馈电装置，其特征在于，所述第一带阻滤波枝节和第二带阻滤波枝节均为带阻滤波器，且均呈u型结构。

4.根据权利要求1所述的一种带阻滤波馈电装置，其特征在于，所述第一带阻滤波枝节与微带馈电线路以及第二带阻滤波枝节与微带馈电线路的耦合缝隙间距均为0.05-1.5mm。

5.根据权利要求1所述的一种带阻滤波馈电装置，其特征在于，所述第一带阻滤波枝节和第二带阻滤波枝节的长度均为0.2-0.3个工作波长。

6.根据权利要求1所述的一种带阻滤波馈电装置，其特征在于，所述第一带阻滤波枝节的带阻谐振频点为1920mhz，第二带阻滤波枝节的带阻谐振频点为1960mhz。

7.一种多频天线阵列，其特征在于，包括权利要求1所述的馈电装置、第一辐射面、第二辐射面、底座、第一高频辐射单元、第二高频辐射单元、第三高频辐射单元、第四高频辐射单元和反射底板，所述第一辐射面、第二辐射面以十字交叉的方式设置在馈电装置顶部，所述底座设置在馈电装置底部，所述馈电装置、第一辐射面、第二辐射面和底座构成低频辐射单元，所述低频辐射单元、第一高频辐射单元、第二高频辐射单元、第三高频辐射单元、第四高频辐射单元均集中在反射底板上，其中低频辐射单元位于中心位置。

技术总结
本发明公开了一种带阻滤波馈电装置及多频天线阵列，所述馈电装置包括一对介质基板，所述一对介质基板十字交叉放置，所述介质基板的其中一面上设有微带馈电线路和U型带阻滤波线路，另一面上设有金属地，所述U型带阻滤波线路包括第一带阻滤波枝节和第二带阻滤波枝节，第一带阻滤波枝节和第二带阻滤波枝节分别与微带馈电线路耦合。本发明采用U型耦合式滤波枝节，枝节和馈电线路之间的容性构成LC谐振滤波，从而可小型化滤波结构，同时枝节可兼顾阻抗匹配及滤波，可改进带外抑制与回波损耗、小型化不能兼顾等电气性能，从而可提升带内频段的辐射性能，整体结构紧凑，加工简单。

技术研发人员：姜盼,陈健,赵俊,戴超,龚珏,吴鹏,任镇涛,徐亚
受保护的技术使用者：江苏亨鑫无线技术有限公司
技术研发日：
技术公布日：2024/1/12
