一种具有集成化结构的固晶机的制作方法

本技术涉及固晶机领域，尤其涉及一种具有集成化结构的固晶机。

背景技术：

1、现代电子信息技术飞速发展，对电子产品的小型化、便携化、多功能、高可靠和低成本等都提出了越来越高的要求。目前，电子封装为满足各种电子产品的要求，已逐渐摆脱作为微电子制造后工序的从属地位而相对独立，针对各种电子产品的特殊要求，发展了多种多样的封装技术，涌现出了大量的新理论、新材料、新工艺、新设备和新的电子产品；电子封装测试技术正在与芯片设计和制造一起，共同推动着信息化社会的发展。

2、现有技术中的，电子封装测试技术的固晶机点胶和固晶分开设计，点胶结构设置到某一位置，固晶结构设置在某一位置，载体结构设置在点胶结构和固晶结构之间。

3、固晶机主要用于各种金丝超声波焊接设备的引线柜架压板，以及各种芯片贴装设备的各种吸嘴、顶针、点胶头、瓷咀、通针、马达、碳刷、编码器、传动皮带，自动化设备的各种零配件，仪器、仪表等等，在利用牵引带牵引压板移动时，压板容易随着牵引带移动在牵引到的表面偏移位置，导致点胶时容易出现误差。

4、因此，有必要提供一种具有集成化结构的固晶机解决上述技术问题。

技术实现思路

1、本实用新型提供一种具有集成化结构的固晶机，解决了在利用牵引带牵引压板移动时，压板容易随着牵引带移动在牵引到的表面偏移位置，导致点胶时容易出现误差的问题。

2、为解决上述技术问题，本实用新型提供的一种具有集成化结构的固晶机，包括：工作台；

3、牵引装置，所述牵引装置设置于所述工作台顶部的中间，所述牵引装置顶部的两侧均固定安装有安装板，所述安装板内部的中间设置有螺纹孔；

4、转动装置，所述转动装置螺纹啮合于所述螺纹孔的内部，所述转动装置外表面的一侧套设有限位装置，所述限位装置的一侧固定安装有连接装置。

5、优选的，所述转动装置包括螺纹杆，所述螺纹杆的一端固定安装有转动块，所述螺纹杆的另一端固定安装有限位块。

6、优选的，所述限位装置包括限位板，所述限位板一侧的中间开设有设置孔，所述设置孔的一侧连通有限位腔。

7、优选的，所述连接装置包括连接板，所述连接板内部的中间开设有设置孔，所述连接板的两侧均固定安装有移动杆。

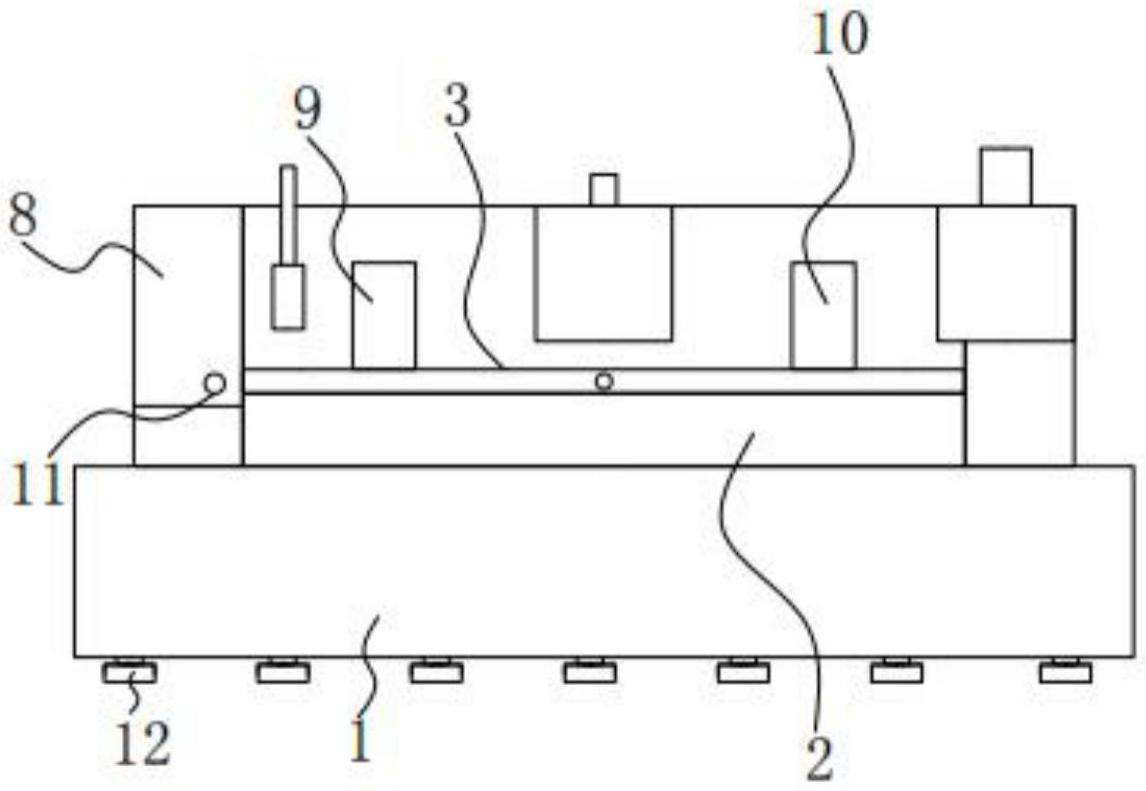

8、优选的，所述工作台顶部的两侧均固定安装有操控台，所述工作台后侧的一侧设置有点胶模块，所述工作台后侧的另一侧设置有固晶模块，所述牵引装置的一侧设置有待料模块。

9、优选的，所述连接板一侧的中间固定安装有驱动装置，所述驱动装置包括安装盒，所述安装盒的内部固定安装有伺服电机，所述限位装置的一侧固定安装有引导装置。

10、优选的，所述引导装置包括引导板，所述引导板的一侧设置有倾斜面。

11、与相关技术相比较，本实用新型提供的一种具有集成化结构的固晶机具有如下有益效果：

12、本实用新型提供一种具有集成化结构的固晶机，通过转动两个转动装置螺纹啮合螺纹孔前后移动，带动限位装置在牵引装置的表面移动，调节前后两个限位装置之间的距离，本装置结构简单，实用性强，可以对牵引带上输送的板材进行限制，限制板材在移动时保持直线移动，避免偏移。

技术特征：

1.一种具有集成化结构的固晶机，其特征在于，包括：工作台；

2.根据权利要求1所述的一种具有集成化结构的固晶机，其特征在于，所述转动装置包括螺纹杆，所述螺纹杆的一端固定安装有转动块，所述螺纹杆的另一端固定安装有限位块。

3.根据权利要求1所述的一种具有集成化结构的固晶机，其特征在于，所述限位装置包括限位板，所述限位板一侧的中间开设有设置孔，所述设置孔的一侧连通有限位腔。

4.根据权利要求1所述的一种具有集成化结构的固晶机，其特征在于，所述连接装置包括连接板，所述连接板内部的中间开设有设置孔，所述连接板的两侧均固定安装有移动杆。

5.根据权利要求1所述的一种具有集成化结构的固晶机，其特征在于，所述工作台顶部的两侧均固定安装有操控台，所述工作台后侧的一侧设置有点胶模块，所述工作台后侧的另一侧设置有固晶模块，所述牵引装置的一侧设置有待料模块。

6.根据权利要求4所述的一种具有集成化结构的固晶机，其特征在于，所述连接板一侧的中间固定安装有驱动装置，所述驱动装置包括安装盒，所述安装盒的内部固定安装有伺服电机，所述限位装置的一侧固定安装有引导装置。

7.根据权利要求6所述的一种具有集成化结构的固晶机，其特征在于，所述引导装置包括引导板，所述引导板的一侧设置有倾斜面。

技术总结
本技术提供一种具有集成化结构的固晶机，包括：工作台；所述牵引装置设置于所述工作台顶部的中间，所述牵引装置顶部的两侧均固定安装有安装板，所述安装板内部的中间设置有螺纹孔；所述转动装置螺纹啮合于所述螺纹孔的内部，所述转动装置外表面的一侧套设有限位装置，所述限位装置的一侧固定安装有连接装置。本技术提供一种具有集成化结构的固晶机，通过转动两个转动装置螺纹啮合螺纹孔前后移动，带动限位装置在牵引装置的表面移动，调节前后两个限位装置之间的距离，本装置结构简单，实用性强，可以对牵引带上输送的板材进行限制，限制板材在移动时保持直线移动，避免偏移。

技术研发人员：郑秀邦
受保护的技术使用者：福建鼎坤电子科技有限公司
技术研发日：20230430
技术公布日：2024/1/15
