一种手动隔离开关及隔离开关柜的制作方法

本申请涉及电器柜，尤其涉及一种手动隔离开关及隔离开关柜。

背景技术：

1、隔离开关柜是电器柜的常用形式，其目前仍大量使用笼型隔离开关，其采用手动式操作手柄转动以完成开关的调节、操作，手动式操作手柄存在以下问题：1、操作手柄转动后无法精准定位，操作完成后需要摇柄以确定开关档位是否到位。2、为了节约空间，现有技术中的操作手柄通常做成折叠式结构，操作前需要先将折叠结构的手柄打开，才能进行操作手柄的转动，完成操作后还需要再将手柄使其归位为折叠状态，这种结构一方面增加了开关操作的程序，同时也可能会导致隔离开关误操作的安全隐患。例如如手柄处于折叠状态时，可能会因折叠机构失效而造成手柄自动打开。第二方面，这种折叠机构使用时间长了，也会出现机构松动的情况，导致一系列安全问题。

技术实现思路

1、本申请提供了一种手动隔离开关及隔离开关柜，用以改善开关操作的方便性。

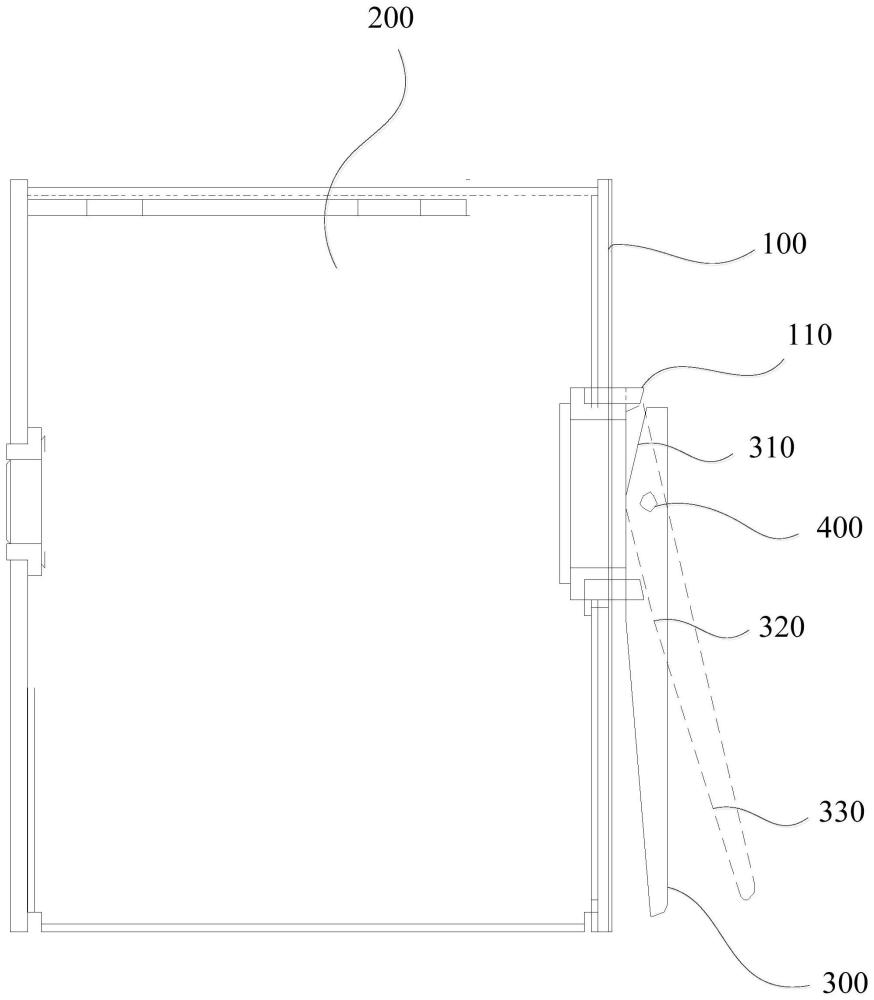

2、第一方面，提供了一种手动隔离开关，该手动隔离开关包括：开关本体以及设置在所述开关本体上的面板；其中，

3、所述开关本体上设置有用于改变开关档位的第一转轴；所述面板上设置有档位槽；所述第一转轴外露在所述档位槽内；所述档位槽的侧壁上设置有档位缺口；

4、还包括手柄，所述手柄与所述第一转轴转动连接，且所述手柄相对所述第一转轴转动的轴线垂直于所述第一转轴的轴线；

5、其中，所述手柄相对所述第一转轴转动至第一设定位置时，所述手柄卡装在所述档位缺口；所述手柄相对所述第一转轴转动至第二设定位置时，所述手柄位于所述档位缺口外，并可带动所述第一转轴转动。

6、在上述方案中，通过采用手柄相对转轴转动，并通过档位槽上设置用来卡手柄的档位缺口，从而可在手柄转动到位后，通过档位槽上的档位缺口定位手柄，避免出现机构松动的情况，提高了手柄的可靠性。

7、在一个具体的可实施方案中，所述档位槽为圆形槽；

8、所述面板上设置有多个档位标识，多个所述档位标识环绕所述档位槽设置；

9、所述手柄的第一端设置有与一个用于与所述档位标识对应指示的指示标。

10、在一个具体的可实施方案中，所述档位缺口的个数为多个，且多个所述档位缺口与多个所述档位标识一一对应；

11、所述手柄与所述档位缺口配合的部分与所述手柄的第一端分列在所述第一转轴相对的两侧。

12、在一个具体的可实施方案中，所述手柄的第一端设置有斜坡面；

13、所述斜坡面朝向所述档位槽的槽底；

14、在所述手柄相对所述第一转轴转动至所述第一设定位置时，所述斜坡面与所述档位槽的槽底大致平行或抵压在所述档位槽的槽壁。

15、在一个具体的可实施方案中，所述手柄远离所述第一端的一端为操作端；所述操作端朝向所述面板的一侧为弧形面。

16、在一个具体的可实施方案中，所述手柄上位于所述斜坡面与所述弧形面之间通过平面连接；

17、在所述手柄位于所述第一设定位置时，所述平面与所述档位槽的槽底抵压接触或与所述槽底大致平行。

18、在一个具体的可实施方案中，所述档位槽的部分槽壁外凸在所述面板背离所述开关本体的一侧。

19、在一个具体的可实施方案中，所述手柄通过第二转轴与所述第一转轴转动连接；

20、所述第二转轴上套装有扭簧，所述扭簧的一端抵压在所述手柄，另一端抵压在所述第一转轴；其中，所述扭簧用于驱动所述手柄由所述第二设定位置转动至所述第一设定位置。

21、在一个具体的可实施方案中，所述手柄转动至所述第二设定位置时，所述手柄与所述面板之间的夹角介于30°～60°。

22、第二方面，提供了一种隔离开关柜，该隔离开关柜包括柜体，以及设置在所述柜体上的上述任一项所述的手动隔离开关。

23、在上述方案中，通过采用手柄相对转轴转动，并通过档位槽上设置用来卡手柄的档位缺口，从而可在手柄转动到位后，通过档位槽上的档位缺口定位手柄，避免出现机构松动的情况，提高了手柄的可靠性。适用于振动较大且安全性要求较高的应用场景。

24、优点在于：1、可以单手操作开关且定位准确。

25、2、提起开关手柄时内部微动开关会同时动作，给与正在操作开关的信号于远端控制系统，确保隔离开关在不带电的状态下操作，保证了安全性。

26、3、在振动状态下，开关状态会非常稳定。

技术特征：

1.一种手动隔离开关，其特征在于，包括：开关本体以及设置在所述开关本体上的面板；其中，

2.根据权利要求1所述的手动隔离开关，其特征在于，所述档位槽为圆形槽；

3.根据权利要求2所述的手动隔离开关，其特征在于，所述档位缺口的个数为多个，且多个所述档位缺口与多个所述档位标识一一对应；

4.根据权利要求3所述的手动隔离开关，其特征在于，所述手柄的第一端设置有斜坡面；

5.根据权利要求4所述一种手动隔离开关，其特征在于，所述手柄远离所述第一端的一端为操作端；所述操作端朝向所述面板的一侧为弧形面。

6.根据权利要求5所述的手动隔离开关，其特征在于，所述手柄上位于所述斜坡面与所述弧形面之间通过平面连接；

7.根据权利要求6所述的手动隔离开关，其特征在于，所述档位槽的部分槽壁外凸在所述面板背离所述开关本体的一侧。

8.根据权利要求1～7任一项所述的手动隔离开关，其特征在于，所述手柄通过第二转轴与所述第一转轴转动连接；

9.根据权利要求8所述的手动隔离开关，其特征在于，所述手柄转动至所述第二设定位置时，所述手柄与所述面板之间的夹角介于30°～60°。

10.一种隔离开关柜，其特征在于，包括柜体，以及设置在所述柜体上的如权利要求1～9任一项所述的手动隔离开关。

技术总结
本申请提供了一种手动隔离开关及隔离开关柜，该手动隔离开关包括：开关本体以及设置在开关本体上的面板；开关本体上设置有用于改变开关档位的第一转轴；面板上设置有档位槽，第一转轴外露在档位槽内；档位槽的侧壁上设置有档位缺口；手柄与第一转轴转动连接，且手柄相对第一转轴转动的轴线垂直于第一转轴的轴线；其中，手柄相对第一转轴转动至第一设定位置时，手柄卡装在档位缺口；手柄相对第一转轴转动至第二设定位置时，手柄位于档位缺口外，并可带动第一转轴转动。通过采用手柄相对转轴转动，并通过档位槽上设置用来卡手柄的档位缺口，从而可在手柄转动到位后，通过档位槽上的档位缺口定位手柄，避免出现机构松动的情况，提高了手柄的可靠性。

技术研发人员：钱旭
受保护的技术使用者：株洲市科达电机技术有限公司
技术研发日：20240329
技术公布日：2024/12/5
