一种小型信息型智能光伏发电系统的制作方法

本发明涉及一种小型信息型智能光伏发电系统。

背景技术：

随着石油、煤、天然气等不可再生能源的日益短缺，全球都在寻找合适的替代能源。根据美国能源部的报告，太阳能、风能等能源的应用已经占到全球能源使用量的4％左右，而且每年都在攀升。目前，太阳能是其中发展最快的可再生能源，正以每年60％的速度递增。因此，如何有效的开发利用太阳能，成为全球未来能源的焦点问题。

针对光伏电站配套的信息型智能化光伏发电系统的逐步普及，原有的监控系统针对中大型光伏系统尚可接受，自2014年以来，我国针对小型分布式光伏并网发电系统陆续出台了诸多政策便利，小型分布式光伏发电系统如今已经走进了大街小巷，然而，普通信息型智能光伏系统数据接收上传终端的成本却是让那些小型的投资者望而却步，这也给光伏电站智能监控系统的推广带来了诸多不便。

在全球气候变暖的背景下，低碳经济受到了越来越多的国家和政府领导的关注，发展低碳经济已经成为一场涉及生产规模、生活方式、价值观念和国家权益的全球性革命，人们对于具有节能、环保特性的技术和项目的需求日益迫切，太阳能因其普遍、无害、巨大、长久等特点成为最为热门的清洁能源之一被人们所开发，于是，各类型的太阳能应用产品应运而生。

在各类太阳能应用产品中，太阳能的并、离网发电系统因其方便、快捷、清洁、节能、实用等独特优点被人们看好，越来越多太阳能发电系统出现在我们的生产和生活中。与大型电站配套的发电监控系统也逐步普及开来，然而，一种可以专门针对小型发电系统的监控却还没有相应的配套措施，这也给我们的生活带来了一些不便。

技术实现要素：

本发明的目的在于提供一种小型信息型智能光伏发电系统。能解决普通离网型光伏系统对光伏组件发电的无法监测问题。

本发明一种小型信息型智能光伏发电系统，其特征在于通过在太阳能电池组件背面集成信息收集芯片以及在普通离网发电系统机箱内置终端处理模块并通过无线的方式将系统实时的工况传入数据服务器，用户通过手机或者pc终端的程序软件访问服务器就能达到实时监控的效果。

本发明一种小型信息型智能光伏发电系统，其特征在于所述的小型信息型智能光伏发电系统由太阳能电池组件、智能光伏接线盒、充电逆变离网一体机三个主要部份组成。

本发明一种小型信息型智能光伏发电系统，其特征在于所述的太阳能电池组件为多晶硅太阳能电池组件，组件采用36片多晶硅电池片串接之后再经过层压封装工艺制成，电池片规格为125*125mm，单片功率2.78w，单片电压0.5v，电池组件尺寸：1200*550*25mm，其参数为：多晶电池片36最大系统电压1000v峰值功率100w波动范围±3％工作电压18.02v开路电压22.12v工作电流5.55a短路电流5.98a。

本发明一种小型信息型智能光伏发电系统，其特征在于所述的智能光伏接线盒采用芯片内置的方式将智能监控芯片集成在组件接线盒内部形成智能光伏接线盒。

本发明一种小型信息型智能光伏发电系统，其特征在于所述的充电逆变离网一体机机箱内置了太阳能充放电控制器，太阳能逆变器、太阳能蓄电池、智能监控终端几个模块。

本发明一种小型信息型智能光伏发电系统，通过在自主研发的离网型太阳能发电系统里面融合信息型智能监控系统达到实时监控发电系统的工作状况。

本发明一种小型信息型智能光伏发电系统，通过太阳能发电系统以太阳光为能源，白天太阳能电池板给蓄电池充电，蓄电池经过放电控制器给直流12v/5v负载或者经过逆变器逆变成220v50hz给交流负载使用。光伏系统发电的时候组件内置的芯片通过无线传输将数据传输至智能监控终端，终端再将收到数据上传到互联网服务器，我们通过手机或者pc终端就可以访问服务器从而实时的监控到系统的运行状况。

本发明在独立的离网型光伏系统的基础上，通过融合信息型智能光伏功能来实现对原系统发电情况的监控，大大的方便了对离网光伏发电系统的运营管理。

附图说明

附图1小型信息型智能光伏发电系统原理图；

附图2小型信息型智能光伏发电系统方框示意图；

附图3小型信息型智能光伏发电系统逆变器的电路图；

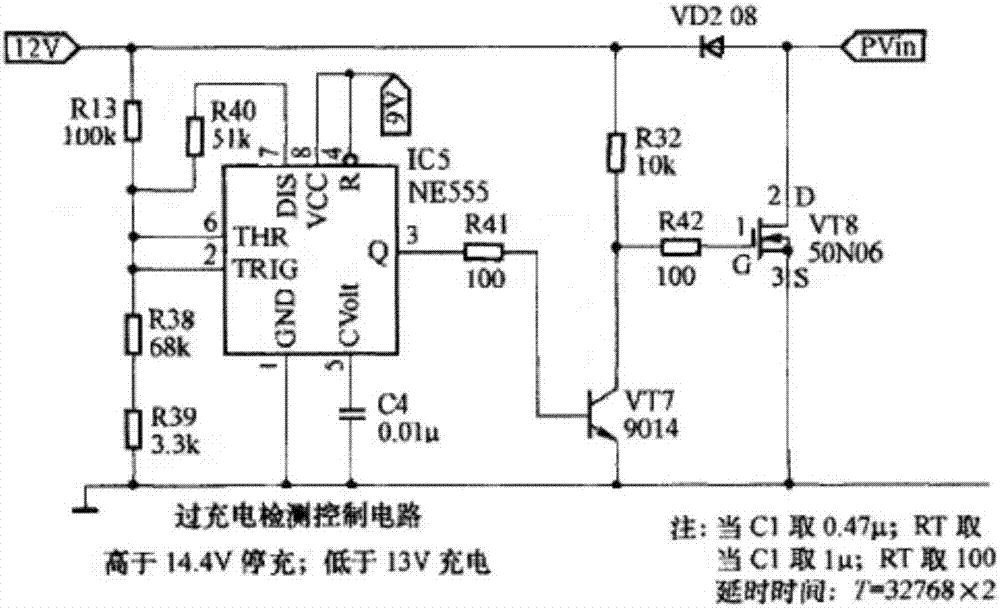

附图4小型信息型智能光伏发电系统控制器的电路图。

具体实施方式

下面结合实施例对本发明作进一步详细的描述，但发明的实施方式不限于此。

实施例1：一种小型信息型智能光伏发电系统，通过在太阳能电池组件背面集成信息收集芯片以及在普通离网发电系统机箱内置终端处理模块并通过无线的方式将系统实时的工况传入数据服务器，用户通过手机或者pc终端的程序软件访问服务器就能达到实时监控的效果。所述的小型信息型智能光伏发电系统由太阳能电池组件、智能光伏接线盒、充电逆变离网一体机三个主要部份组成。

实施例2：一种小型信息型智能光伏发电系统，通过在太阳能电池组件背面集成信息收集芯片以及在普通离网发电系统机箱内置终端处理模块并通过无线的方式将系统实时的工况传入数据服务器，用户通过手机或者pc终端的程序软件访问服务器就能达到实时监控的效果。所述的小型信息型智能光伏发电系统由太阳能电池组件、智能光伏接线盒、充电逆变离网一体机三个主要部份组成。所述的太阳能电池组件为多晶硅太阳能电池组件，组件采用36片多晶硅电池片串接之后再经过层压封装工艺制成，电池片规格为125*125mm，单片功率2.78w，单片电压0.5v，电池组件尺寸：1200*550*25mm，其参数为：多晶电池片36最大系统电压1000v峰值功率100w波动范围±3％工作电压18.02v开路电压22.12v工作电流5.55a短路电流5.98a。所述的智能光伏接线盒采用芯片内置的方式将智能监控芯片集成在组件接线盒内部形成智能光伏接线盒。所述的充电逆变离网一体机机箱内置了太阳能充放电控制器，太阳能逆变器、太阳能蓄电池、智能监控终端几个模块。

技术特征：

技术总结
本发明涉及一种小型信息型智能光伏发电系统，其特征在于通过在太阳能电池组件背面集成信息收集芯片以及在普通离网发电系统机箱内置终端处理模块并通过无线的方式将系统实时的工况传入数据服务器，用户通过手机或者pc终端的程序软件访问服务器就能达到实时监控的效果。

技术研发人员：李霄霄;蔡丕华;蔡荣;夏玉涛;谭黎明;丁尚云
受保护的技术使用者：湖北永恒太阳能股份有限公司
技术研发日：2016.12.11
技术公布日：2017.10.20
