一种解除电线异物的切刀的制作方法

本实用新型涉及电力设备技术领域，尤其是涉及一种解除电线异物的切刀。

背景技术：

公知的，在天气晴好时，放风筝是人们主要休闲娱乐的方式之一，放风筝难免会出现风筝断线的情况，而风筝断线后经常会缠绕在电线上，但是由于电线处在高空而且跨度较大，想要清除会很困难，另外一般的刀或者剪子会很容易划伤绝缘皮，从而损坏电线，影响正常的供电，同时还会有一定的安全隐患。

技术实现要素：

为了克服背景技术中的不足，本实用新型公开了一种解除电线异物的切刀，本实用新型通过在电线上设置传动箱，传动箱上设置传动轮和连接杆，连接杆上设置切割装置，以此来达到自动、高效的清除电线上异物的目的。

为了实现所述实用新型目的，本实用新型采用如下技术方案：

一种解除电线异物的切刀，包括传动箱、传动轮、连接杆和切割装置，在传动箱上设有传动轮和连接杆，连接杆上连接有传动装置，所述传动装置由套环、引片、隔热块、切刀和回钩构成，套环连接在连接杆上，套环上设有引片，引片上设有隔热块，隔热块上设有切刀，切刀上设有回钩。

所述传动箱为长方型、圆柱型或棱柱型的空心结构，传动箱内设有电源，传动箱上设有开关，传动箱的一侧设有开口，传动箱的开口处设有传动轮，所述传动轮为凹槽型结构，传动轮上设有电机，电机、开关通过电线和电源相互连接。

所述套环为圆环型结构，套环的一侧设有开口，套环对应开口的另一侧设有连接轴，套环通过开口顺着连接轴拉开或闭合。

所述引片由硬质材料制作而成，引片为圆弧状，引片至少为两个，每个引片上对应设有一个隔热块和切刀，隔热块由隔热、耐高温材料制作而成，隔热块设在切刀和引片之间，切刀上设有电热丝，电热丝的一端设在切刀内，电热丝的另一端通过连接杆连接在传动箱内的电源上，切刀上设有回钩，回钩和切刀形成凹槽。

由于采用了上述技术方案，本实用新型具有如下有益效果：

本实用新型所述的一种解除电线异物的切刀，包括传动箱、传动轮、连接杆和切割装置，通过在电线上设置传动箱，传动箱上设置传动轮和连接杆，连接杆上设置切割装置，以此来达到自动、高效的清除电线上异物的目的；本实用新型实用性强，使用起来比较简单，可以快速、高效的切除电线上的异物，同时能够保护电线在切刀切割时不受到损害。

【附图说明】

图1为本实用新型立体结构示意图；

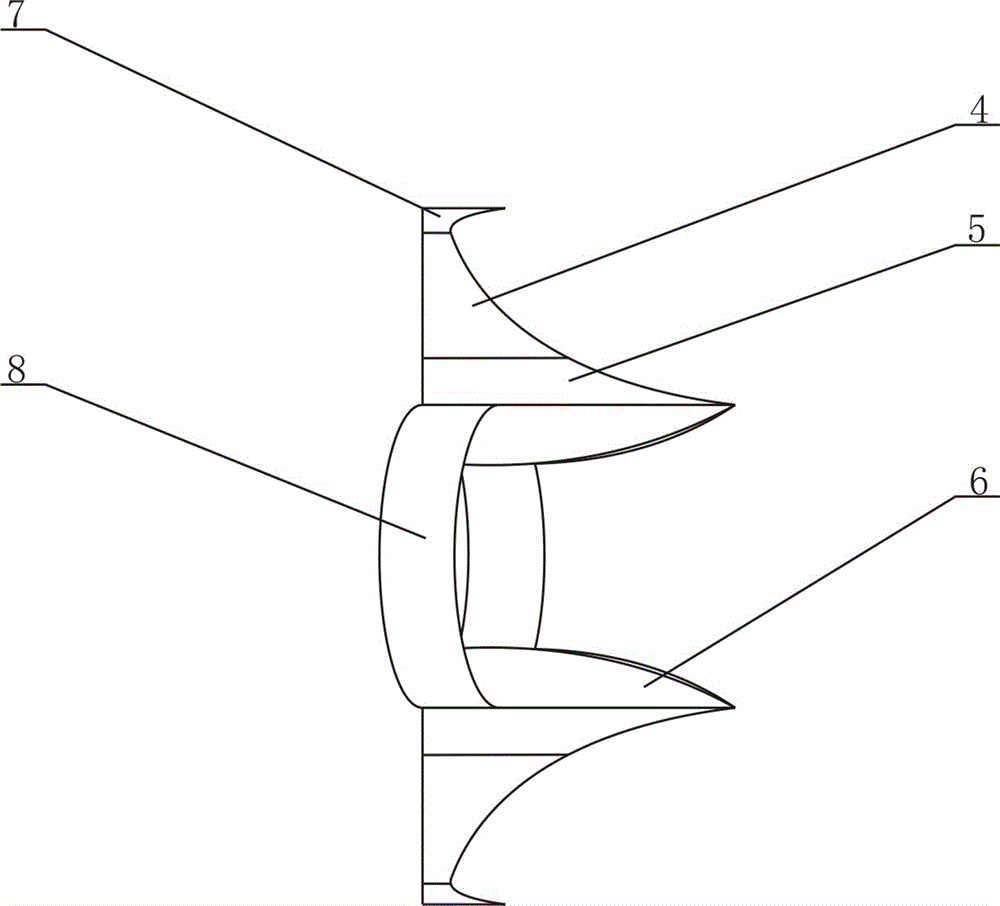

图2为本实用新型的切割装置结构示意图；

图3问本实用新型的套环结构示意图；

图4为本实用新型的切刀结构示意图；

图中：1、传动箱；2、连接杆；3、传动轮；4、切刀；5、隔热块；6、引片；7、回钩；8、套环；9、连接轴；10、电热丝。

【具体实施方式】

通过下面的实施例可以详细的解释本实用新型，公开本实用新型的目的旨在保护本实用新型范围内的一切技术改进。

结合附图1~4所述的一种解除电线异物的切刀，包括传动箱1、传动轮3、连接杆2和切割装置，在传动箱1上设有传动轮3和连接杆2，连接杆上2连接有传动装置，所述传动装置由套环8、引片6、隔热块5、切刀4和回钩7构成，套环8连接在连接杆2上，套环8上设有引片6，引片6上设有隔热块5，隔热块5上设有切刀4，切刀4上设有回钩7;所述传动箱1为长方型、圆柱型或棱柱型的空心结构，传动箱1内设有电源，传动箱1上设有开关，传动箱1的一侧设有开口，传动箱1的开口处设有传动轮3，所述传动轮3为凹槽型结构，传动轮3上设有电机，电机、开关通过电线和电源相互连接;所述套环8为圆环型结构，套环8的一侧设有开口，套环8对应开口的另一侧设有连接轴9，套环8通过开口顺着连接轴9拉开或闭合;所述引片6由硬质材料制作而成，引片6为圆弧状，引片6至少为两个，每个引片6上对应设有一个隔热块5和切刀4，隔热块5由隔热、耐高温材料制作而成，隔热块5设在切刀4和引片6之间，切刀4上设有电热丝10，电热丝10的一端设在切刀4内，电热丝10的另一端通过连接杆2连接在传动箱1内的电源上，切刀4上设有回钩7，回钩7和切刀4形成凹槽。

实施本实用新型所述的一种解除电线异物的切刀，在使用时，拉动套环8的开口处，通过连接轴9使套环8拉开并环套在电线上，然后将传动箱1和传动轮3连接在电线上，通过连接杆2将传动箱1和切割装置连接，开动开关，电机带动传动轮3转动，同时电热丝10开始加热，电热丝10带动切刀4的刀刃发热，传动轮3带动传动箱1和切割装置在电线上滑动，引片6在碰触到电线上的异物时，引片将异物带起并顺着弧形面带至切刀4的刀刃上，切刀4的刀刃会将异物切断，如果遇到一些坚韧的异物难以切断时，电热丝10将切刀4的刀刃加热后会将坚韧异物烧断，从而可以轻松的清除电线上的异物，同时引片6和切刀4之间设置的隔热块5能够有效隔离切刀4上的热量向引片6和套环8上传递，避免因引片6或套环8发热而导致烧坏电线绝缘皮。

本实用新型未详述部分为现有技术。
