一种用于变压器控制柜侧进线的连接装置的制作方法

本实用新型属于变压器设计制造技术领域，具体涉及一种用于变压器控制柜侧进线的连接装置，适用变压器控制柜直接挂在箱壁上，且进线方式为侧进线时。

背景技术：
：

变压器挂在本体上的控制柜有两种出线方式，一种为侧进线，一种为下进线。下进线已经实现了使用连接装置进出进线。在原控制柜侧进线方式下，控制线出了托线槽后外露，控制线的长度没法准确控制且不美观。

技术实现要素：
：

本实用新型的目的是提供一种用于变压器控制柜侧进线的连接装置，解决了原有的控制柜侧进线方式下，控制线出托线槽后外露，控制线的长度没法准确控制，控制线不美观的技术问题。

为达到上述目的，本实用新型所采用的技术方案是：

一种用于变压器控制柜侧进线的连接装置，包括一端设置在控制柜外侧的连接装置，连接装置的另一端与托线槽连接，连接装置与控制柜连接处的控制柜侧壁上开设有若干进线孔，每个进线孔处设置有一个具有中空腔体且两端开口的金属压紧螺母，每个金属压紧螺母均通过金属螺母安装在对应的进线孔处。

本实用新型进一步的改进在于，金属压紧螺母设置在控制柜的外侧，金属螺母设置在控制柜的内侧。

本实用新型进一步的改进在于，金属压紧螺母上还套装有O型密封圈。

本实用新型进一步的改进在于，连接装置的一端通过不锈钢螺栓和不锈钢螺母设置在控制柜的外侧。

本实用新型进一步的改进在于，不锈钢螺栓上还套装有不锈钢垫圈。

本实用新型进一步的改进在于，不锈钢螺栓上还套装有不锈钢弹簧垫圈。

与现有技术相比，本实用新型至少具有以下技术效果：

本实用新型通过紧固件实现了侧面进线时直接进入端子箱(或控制柜)，从而避免了控制线外漏，准确连接控制柜，外观美观。

附图说明：

图1序号1控制柜主视图；

图2序号1控制柜俯视图；

图3序号1控制柜左视图；

图4序号2连接装置主视图；

图5序号2连接装置俯视图；

图6序号2连接装置左视图；

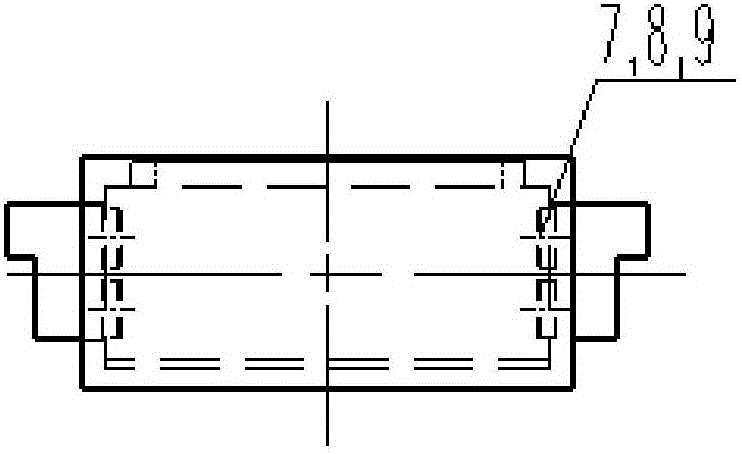

图7序号7,8,9连接示意图。

图1至图7中：1-控制柜；2-连接装置；3-不锈钢螺栓：4-不锈钢螺母；5-不锈钢垫圈：6-不锈钢弹簧垫圈；7-金属压紧螺母：8-O型密封圈：9-金属螺母。

具体实施方式：

下面结合附图和具体实施方式对本实用新型进行详细说明。

本实用新型提供的一种用于变压器控制柜侧进线的连接装置，包括控制柜1、连接装置2、不锈钢螺栓3、不锈钢螺母4、不锈钢垫圈5、不锈钢弹簧垫圈6、金属压紧螺母7、O型密封圈8和金属螺母9。

侧进线的控制柜1中：将O型密封圈8套在金属压紧螺母7上，穿过控制柜1侧壁下端开有进线孔，把金属螺母9扭到金属压紧螺母7上并扭紧，使金属压紧螺母7设置在控制柜1的外侧，金属螺母9设置在控制柜1的内侧，金属压紧螺母7，金属螺母9固定在控制柜1的箱壁上。这样可以避免连接装置中的线碰到连接装置的边缘，避免连接装置将线划破。其次，用不锈钢螺栓3、不锈钢螺母4、不锈钢垫圈5及不锈钢弹簧垫圈6将连接装置2固定到控制柜1侧壁上。连接装置2的另一端与托线槽连接。控制线通过托线槽从金属压紧螺母7中穿过，进入到控制柜1内。

本实用新型通过将变压器控制柜侧面进线口的连接方式改进成法兰连接方式，并增加连接装置，通过紧固件实现了侧面进线时直接进入端子箱(或控制柜)。解决了原有的控制柜侧进线方式下，控制线出托线槽后外露，控制线的长度没法准确控制，控制线不美观的技术问题。通过在进口处设置热缩管来确保柜子的防护等级。此外，需要说明的是，本实用新型同样适用于变压器端子箱。
