一种预装式箱式开关站顶盖的制作方法

本实用新型涉及开关站技术领域，具体为一种预装式箱式开关站顶盖。

背景技术：

通过开关装置将电力系统（电网）及其用户的用电设备有选择地连接或切断的电力设施叫开关站。其作用就是分配高、中压电能。一般来说开关站电压等级是10kv及其以上的，就是将电网来的电分给几个或者更多的变电所用，然后变电所再将之降压给工业、生活用电；或者是发电厂用于高压输电；

传统的预装式箱式开关站顶盖采用钢板折弯、焊接后表面喷塑而成，安装极为不便，且表面极易腐蚀生锈、穿孔，造成箱式开关站顶盖漏水，而且传统的雨檐难以根据降雨量的大小进行适应性的调节，为此，我们提出一种预装式箱式开关站顶盖。

技术实现要素：

本实用新型的目的在于提供一种预装式箱式开关站顶盖，对传统装置进行改进，解决了背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种预装式箱式开关站顶盖，包括挡板一和挡板二，所述挡板一和挡板二倾斜设置，所述挡板一和挡板二的相对端固定连接，所述挡板一和挡板二上正对相对端的上表面固定连接有挡板三，所述挡板一和挡板二的下表面固定连接有连接架，所述连接架的底部固定连接有下层封板，所述挡板一和挡板二的相背端均固定连接有伸缩雨檐。

所述伸缩雨檐包括夹板一和夹板二，所述夹板一和夹板二的相对面滑动连接有滑板，所述夹板一和夹板二上远离滑板的一端与对应的挡板一和挡板二的相背端固定连接，所述滑板的上表面固定连接有凸块，所述夹板一和夹板二的相对面均开设有供凸块倾斜滑动的限位滑槽，所述滑板的右端固定连接有拉簧，所述拉簧上远离滑板的一端与挡板一的端部固定连接，所述滑板上远离拉簧一端的上表面固定连接有围栏板，所述围栏板的侧面开设有导水孔。

优选的，所述挡板一和挡板二对称设置，且挡板一和挡板二所组成的结构为倒v字形结构。

优选的，所述挡板一、挡板二均为彩钢夹芯板。

优选的，所述挡板三为倒v字形挡板，且挡板一和挡板二通过彩钢螺钉与挡板三固定连接。

优选的，所述凸块上远离滑板的一侧为弧形面，且凸块通过其上的弧形面与限位滑槽的内壁滑动连接。

优选的，所述围栏板上导水孔的数量不少于三排，且围栏板上导水孔的孔径自下而上依次增大。

与现有技术相比，本实用新型的有益效果如下：

一、本实用新型通过挡板一和挡板二对称设置，且挡板一和挡板二所组成的结构为倒v字形结构，通过对称的倒v字形结构的设置，使得雨水能够顺着挡板一和挡板二的倾斜方向流出。

二、本实用新型通过，通过伸缩雨檐的设置，能够适应性的根据降雨量的大小而调整伸出的长度，进一步对开关站整体起到密封防倒流的保护作用。

三、本实用新型通过滑板在夹板一和夹板二内在克服的弹力作用后可自由滑动；围栏板与滑板能够组成一个收集雨水的空间，在降水量较大的下雨天中，由滑板和围栏板所围成空间内雨水逐渐增加时，滑板上的重量也逐渐增加，使得滑板能够从夹板一和夹板二的相对面中滑出，即从夹板一和夹板二和相对面中延伸出，进而能够形成更大面积的屋檐，进一步阻止在暴雨天气下雨水的渗入和防止雨水倒灌；当雨水逐渐减小时，伴随着导水孔不断的将雨水导出，使得滑板上聚集的雨水逐渐减少，在拉簧的弹力作用下，使得滑板逐渐回收至夹板一和夹板二之间；

四、本实用新型通过上述结构之间的配合使用，解决了在实际使用过程中由于传统的预装式箱式开关站顶盖采用钢板折弯、焊接后表面喷塑而成，安装极为不便，且表面极易腐蚀生锈、穿孔，造成箱式开关站顶盖漏水，而且传统的雨檐难以根据降雨量的大小进行适应性的调节，给使用带来不便的问题。

附图说明

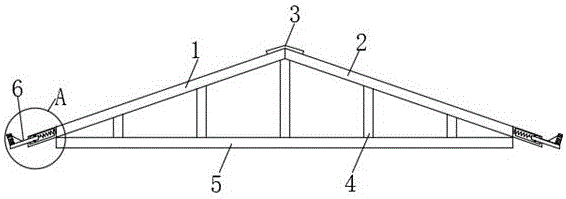

图1为本实用新型的正视剖视图；

图2为本实用新型图1中a处结构的放大图；

图3为本实用新型围栏板的俯视图；

图4为本实用新型围栏板的侧视图。

图中：1-挡板一、2-挡板二、3-挡板三、4-连接架、5-下层封板、6-伸缩雨檐、7-夹板一、8-夹板二、9-滑板、10-凸块、11-限位滑槽、12-拉簧、13-围栏板、14-导水孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图4，本实用新型提供一种技术方案：一种预装式箱式开关站顶盖，包括挡板一1和挡板二2，挡板一1和挡板二2倾斜设置，挡板一1和挡板二2的相对端固定连接，挡板一1和挡板二2对称设置，且挡板一1和挡板二2所组成的结构为倒v字形结构，通过对称的倒v字形结构的设置，使得雨水能够顺着挡板一1和挡板二2的倾斜方向流出，挡板一1和挡板二2均为彩钢夹芯板，且挡板一1和挡板二2具体为双层彩钢夹芯板，彩钢夹芯板是当前建筑材料中常见的一种产品，不仅能够很好的阻燃隔音而且环保高效；具有安装简便，质量轻环保高效的特点，而且填充系统使用的闭泡分子结构，可以杜绝水汽的凝结，而双层彩钢夹芯板的设置，能够进一步提高密封隔绝温度的效果；挡板一1和挡板二2上正对相对端的上表面固定连接有挡板三3，挡板三3为倒v字形挡板，且挡板一1和挡板二2通过彩钢螺钉与挡板三3固定连接，挡板三3为倒v字形挡板的设置，能够进一步增加与挡板一1和挡板二2上表面接触的贴合程度，产生更好的密封效果，通过彩钢螺钉的设置，能够进一步提高挡板一1、挡板二2与挡板三3之间连接的紧密程度；挡板一1和挡板二2的下表面固定连接有连接架4，连接架4的底部固定连接有下层封板5，下层封板5采用优质冷轧钢板进行平铺吊顶装饰，用于安装照明灯具、轴流风机及其它监测设备，挡板一1和挡板二2的相背端均固定连接有伸缩雨檐6，通过伸缩雨檐6的设置，能够适应性的根据降雨量的大小而调整伸出的长度，进一步对开关站整体起到密封防倒流的保护作用。

伸缩雨檐6包括夹板一7和夹板二8，夹板一7和夹板二8的相对面滑动连接有滑板9，滑板9在夹板一7和夹板二8内在克服012的弹力作用后可自由滑动，夹板一7和夹板二8上远离滑板9的一端与对应的挡板一1和挡板二2的相背端固定连接，滑板9的上表面固定连接有凸块10，凸块10上远离滑板9的一侧为弧形面，且凸块10通过其上的弧形面与限位滑槽11的内壁滑动连接，通过凸块10上弧形面的设置，使得凸块10在限位滑槽11上的滑动更加流畅；夹板一7和夹板二8的相对面均开设有供凸块10倾斜滑动的限位滑槽11，滑板9的右端固定连接有拉簧12，拉簧12上远离滑板9的一端与挡板一1的端部固定连接，滑板9上远离拉簧12一端的上表面固定连接有围栏板13，围栏板13与滑板9能够组成一个收集雨水的空间，通过围栏板13的侧面开设有导水孔14，围栏板13上导水孔14的数量不少于三排，且围栏板13上导水孔14的孔径自下而上依次增大，在降水量较大的下雨天中，由滑板9和围栏板13所围成空间内雨水逐渐增加时，滑板9上的重量也逐渐增加，使得滑板9能够从夹板一7和夹板二8的相对面中滑出，即从夹板一7和夹板二8和相对面中延伸出，进而能够形成更大面积的屋檐，进一步阻止在暴雨天气下雨水的渗入和防止雨水倒灌；通过围栏板13上导水孔14的设置，使得聚集在由滑板9和围栏板13所围成的空间内的雨水能够通过导水孔14顺利流出，在降雨量保持不变的情况下，通过导水孔14流出的雨水也保持定量不变，而当雨水逐渐减小时，伴随着导水孔14不断的将雨水导出，使得滑板9上聚集的雨水逐渐减少，在拉簧12的弹力作用下，使得滑板9逐渐回收至夹板一7和夹板二8之间；围栏板13上每一排导水孔14的数量不少于十个，通过足够数量的导水孔14的设置，使得聚集的雨水能够及时的排出，围栏板13上导水孔14的孔径自下而上依次增大，伴随着雨水在滑板9上进一步的聚集，口径增加后的导水孔14能够提高雨水的导出效率。

工作原理：该预装式箱式开关站顶盖在使用时，挡板一1和挡板二2对称设置，且挡板一1和挡板二2所组成的结构为倒v字形结构，通过对称的倒v字形结构的设置，使得雨水能够顺着挡板一1和挡板二2的倾斜方向流出；在降水量较大的下雨天中，由滑板9和围栏板13所围成空间内雨水逐渐增加时，滑板9上的重量也逐渐增加，使得滑板9能够从夹板一7和夹板二8的相对面中滑出，即从夹板一7和夹板二8和相对面中延伸出，进而能够形成更大面积的屋檐，进一步阻止在暴雨天气下雨水的渗入和防止雨水倒灌；通过围栏板13上导水孔14的设置，使得聚集在由滑板9和围栏板13所围成的空间内的雨水能够通过导水孔14顺利流出，在降雨量保持不变的情况下，通过导水孔14流出的雨水也保持定量不变，而当雨水逐渐减小时，伴随着导水孔14不断的将雨水导出，使得滑板9上聚集的雨水逐渐减少，在拉簧12的弹力作用下，使得滑板9逐渐回收至夹板一7和夹板二8之间；围栏板13上每一排导水孔14的数量不少于十个，通过足够数量的导水孔14的设置，使得聚集的雨水能够及时的排出，围栏板13上导水孔14的孔径自下而上依次增大，伴随着雨水在滑板9上进一步的聚集，口径增加后的导水孔14能够提高雨水的导出效率。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
