一种用于充气柜的可调节安装结构的制作方法

1.本实用新型涉及可调节安装结构技术领域，具体为一种用于充气柜的可调节安装结构。


背景技术：

2.充气柜适用于电力系统的小型二次变电所、开闭所、箱式变电站、住宅小区、工矿企业、大型商场，特别适用于机场、地铁、铁路等对用电要求较高的场合。
3.经过大量检索发现，中国实用新型专利专栏：申请号cn201621095584.6，公开号：cn206023030u，一种充气柜的安装结构，包括柜体，和相邻设置在所述柜体内的电缆室和机构室，所述电缆室内设置有相连接的电缆接头和电缆，所述柜体的背面隔板上开设有窗口结构，所述窗口结构接通所述电缆室并形成具有容纳电流互感器的安装空间；在所述柜体的底板且位于所述安装空间内水平设置有支撑固定结构，所述电流互感器安装于所述支撑固定结构上，以支撑所述电流互感器保持位置稳定。本实用新型通过设置窗口结构和支撑固定结构，使电流互感器具有稳定合适的安装位置空间，其安装操作更方便，稳定效果好，电缆中接通到电流互感器连接距离更短，可节约成本，且无需绕线、重新布线固定等过程，省时省力。
4.综上所述，该安装结构操作方便，稳定效果好，在安装过程中省时省力，该安装结构只针对充气柜内部的电器元件，无法对充气柜整体在安装时，提供便捷，充气柜整体主要是保护内部的电器元件，具有相当重要的作用。


技术实现要素：

5.本实用新型的目的在于提供一种用于充气柜的可调节安装结构，具备可以调整充气柜本体的高度，避免充气柜本体底部受到湿气腐蚀，便于工人操作，便于移动，减轻移动时产生的震动，在固定时，增加稳定性的优点，解决了传统的充气柜，无法调整高度和不方便移动的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种用于充气柜的可调节安装结构，包括底座、固定块、螺杆、支柱、螺孔和吸盘，所述固定块顶部安装有充气柜本体，所述固定块底部焊接有螺杆，所述底座顶部开设有螺孔，所述底座底部四角处分别开设有活动槽，四个所述活动槽内部分别安装有弹簧，四个所述支柱顶部分别插入四个活动槽内部，所述底座前端分别焊接有连接块，两个所述连接块背离底座的一端分别安装有吸盘。
7.优选的，所述固定块顶部开设有固定槽，充气柜本体底部插入固定槽内部。通过固定槽，充气柜本体与固定块固定连接。
8.优选的，所述充气柜本体通过铰链转动安装有柜门，柜门安装有把手。通过把手，可以打开柜门。
9.优选的，所述螺杆与螺孔啮合连接。通过啮合连接，螺杆在螺孔内转动可以调整固定块的高度。
10.优选的，四个所述支柱顶部分别安装有连接板，四个所述连接板顶部分别与四个弹簧接触。通过连接板，支柱将弹簧抵在活动槽内部，同时也可以将地面产生的震动传递给弹簧。
11.优选的，四个所述支柱底部分别安装有轮子。通过轮子，底座可以在地面移动位置。
12.优选的，所述固定块与底座相平行。通过相平行，重心不会发偏移。
13.优选的，所述充气柜本体一侧呈矩形阵列开设有散热孔。通过散热孔，充气柜本体产生的热量可以向外散出。
14.与现有技术相比，本实用新型的有益效果是：
15.1、本实用新型通过设置螺杆和螺孔，螺杆和螺孔啮合连接，螺杆在螺孔内转动，可以调到固定块的高度，进而调整充气柜本体的高度，方便工人操作，达到了可以调整充气柜本体的高度，避免充气柜本体底部受到湿气腐蚀，便于工人操作的效果。
16.2、本实用新型通过设置轮子、支柱、弹簧和吸盘，轮子方便底座在地面移动位置，在移动时，地面不平整容易发生震动，支柱通过连接板将震动传递给弹簧，弹簧减轻震动对充气柜本体的影响，在固定时，使用吸盘吸住墙面，可以增加充气柜本体的稳定性，达到了便于移动，减轻移动时产生的震动，在固定时，增加稳定性的效果。
附图说明

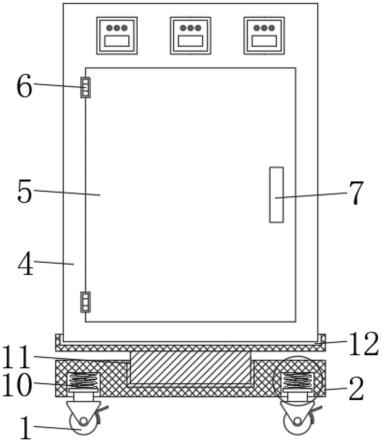

17.图1为本实用新型的正视结构示意图；
18.图2为本实用新型的剖视结构示意图；
19.图3为本实用新型的图2放大结构示意图；
20.图4为本实用新型的左视结构示意图。
21.图中：1、轮子；2、底座；3、固定块；4、充气柜本体；5、柜门；6、铰链；7、把手；8、螺杆；9、支柱；10、弹簧；11、螺孔；12、固定槽；13、活动槽；14、连接板；15、连接块；16、吸盘；17、散热孔。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
24.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒
介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
25.下文结合附图和具体实施例对本实用新型的技术方案做进一步说明。
26.实施例一
27.如图1-4所示，本实用新型提出的一种用于充气柜的可调节安装结构，包括底座2、固定块3、螺杆8和螺孔11，固定块3顶部安装有充气柜本体4，固定块3顶部开设有固定槽12，充气柜本体4底部插入固定槽12内部，充气柜本体4通过铰链6转动安装有柜门5，柜门5安装有把手7，充气柜本体4一侧呈矩形阵列开设有散热孔17，固定块3底部焊接有螺杆8，底座2顶部开设有螺孔11，螺杆8与螺孔11啮合连接，固定块3与底座2相平行，正如本领域技术人员所熟知的充气柜本体4的提供司空见惯，其属于常规手段或者公知常识，在此就不再赘述，本领域技术人员可以根据其需要或者便利进行任意的选配。
28.基于实施例1的工作原理是：通过把手7，可以打开柜门5，对充气柜本体4内部进行操作，充气柜本体4内部电器元件产生的热量从散热孔17排出，螺杆8在螺孔11内转动，可以调整充气柜本体4的高度，避免充气柜本体4底部受到湿气腐蚀，便于工人进行操作。
29.实施例二
30.如图1-4所示，本实用新型提出的一种用于充气柜的可调节安装结构，相较于实施例一，本实施例还包括：轮子1、弹簧10和吸盘16，底座2底部四角处分别开设有活动槽13，四个活动槽13内部分别安装有弹簧10，四个支柱9顶部分别插入四个活动槽13内部，四个支柱9顶部分别安装有连接板14，四个连接板14顶部分别与四个弹簧10接触，四个支柱9底部分别安装有轮子1，底座2前端分别焊接有连接块15，两个连接块15背离底座2的一端分别安装有吸盘16，正如本领域技术人员所熟知的弹簧10的提供司空见惯，其属于常规手段或者公知常识，在此就不再赘述，本领域技术人员可以根据其需要或者便利进行任意的选配。
31.本实施例中，通过轮子1，底座2可以在地面移动位置，在移动时，地面不平整容易发生震动，支柱9通过连接板14将震动传递给弹簧10，弹簧10减轻震动对充气柜本体4的影响，在固定时，使用吸盘16吸住墙面，增加充气柜本体4的稳定性，避免轮子1自身的刹车结构失灵，充气柜本体4发生晃动。
