考虑非计划离网风险的氢能微网滚动优化调度方法

本发明涉及一种微电网优化调度方法，特别涉及一种考虑非计划离网风险的氢能微网滚动优化调度方法。

背景技术：

1、近年来，以分布式可再生能源制氢的氢电耦合微电网已成为促进新能源消纳和氢能发展利用的新模式，尤其在中国东南沿海工商业密集地区，就近用氢需求强烈，氢能微电网具有良好的应用前景。然而，沿海地区台风频发，微电网所接入的配电网在台风过境期间极易发生线路、杆塔故障，导致微电网发生非计划孤岛，严重威胁微电网供电可靠性。

2、为了提升微电网运行的经济性和可靠性，国内外许多学者针对微电网能量管理策略进行了大量研究，主要包括基于规则的方法和基于优化的方法。国内外学者基于上述两种方法在微电网能量管理研究方面取得了丰富的研究成果，其中不乏有考虑微电网长周期内的调度问题，但大多是是基于每个月或每个季节的典型日建立优化调度模型，这也就意味着其依旧未考虑实际运行中未来可能出现的非计划孤岛风险。此外，现有研究在微电网离网后通过优化调度能够延长微电网的运行时间，但其仅考虑微电网的日前优化问题，无法在更长时间范围内优化微电网的源荷匹配及能量储备，且由于没有考虑孤岛风险，无法在并网阶段提前制定应对方案，提升微电网离网阶段的运行可靠性。

技术实现思路

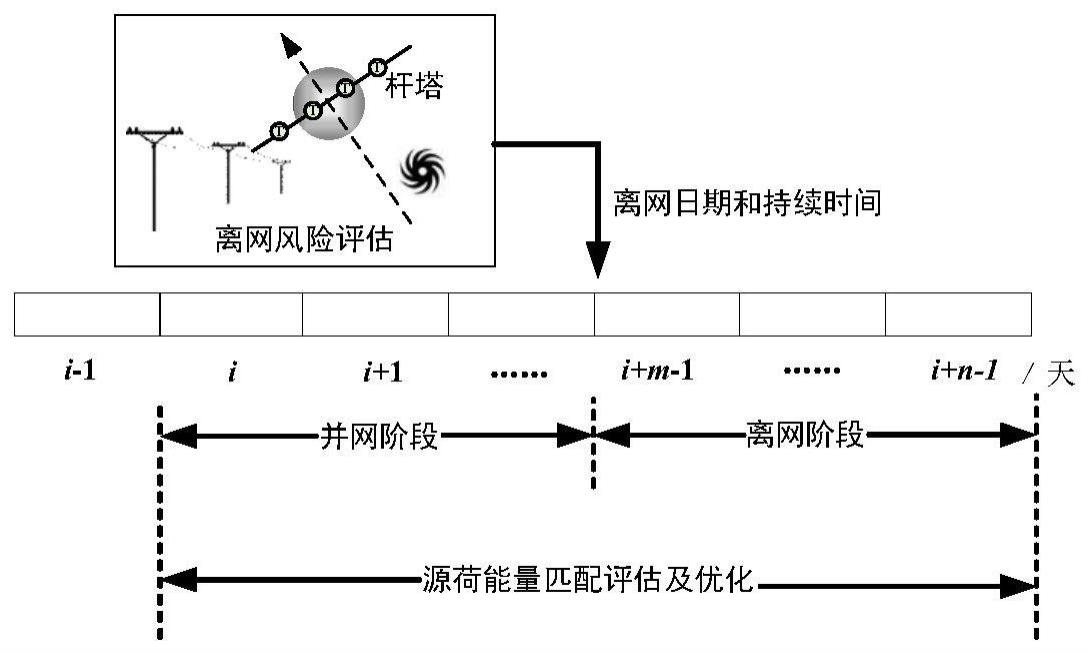

1、为克服现有技术的不足，本发明旨在以长周期视角优化微电网在并网和离网阶段的能量调度方案，提升微电网应对非计划离网的韧性。为此，本发明采取的技术方案是，考虑非计划离网风险的氢能微网滚动优化调度方法,首先通过非计划离网风险评估获得微电网离网的预估开始时间和持续时间；然后进行长周期源荷能量匹配评估及优化：基于可再生能源和负荷长时间范围内的能量预测信息，制定长时间范围内与电网交互量、储能系统能量存储和负荷转移计划，在保证供电可靠概率最大化的同时最小化与电网交互量和负荷转移量；最后进行基于条件风险价值的日前随机优化调度：在日前调度阶段考虑日前调度结束后的能量备用约束制定最优日前调度计划。

2、非计划离网风险评估具体步骤如下：

3、根据batts风场模型，台风的衰减以及持续时间和台风中心气压差相关，台风持续时间t如式(1)所示，δh0(t)是t0时刻的台风中心气压差，单位为hpa；ξ和θ分别表示海岸线、台风行进路径与正北方向的顺时针夹角，tmax为台风持续时间上限；台风持续天数为dt天，则

4、

5、首先根据杆塔和线路承受的风速计算其失效概率；其次利用微元法计算台风持续期间架空线路构件的累计失效概率；同一条架空线路上的杆塔和线路组成了一个串联系统，继而以计算出架空线路的累积失效概率：

6、

7、对于离网时间，按照式(2)判断，式(2)表示架空线路失效概率pg大于80％时，认为微电网发生非计划离网，dbegin为开始离网的时间。

8、长周期源荷能量匹配评估及优化方法寻求在第i天到第i+n天之间可靠供电的最大概率、最小电网交互成本和最小负荷转移能量之间的平衡，同时考虑与运行相关的一组约束条件。数学公式表示为：

9、(1)目标函数

10、

11、

12、式中，可靠供电概率pi,d的计算包含并网阶段和离网阶段两部分，如式(4)所示,等式右侧部分代表能量供给大于能量需求的概率，反映出该天的源荷能量匹配度特征,和分别为光伏、风电和负荷能量预测值/预测误差，均为随机变量，其累计概率分布可根据历史数据拟合得到；和分别为电池储能系统在第d天的能量净增加量和净减少量；为第i次优化前的负荷净转移量；和分别为负荷转入量和转出量；和分别为购电量和售电量，离网期间均为0；和分别为燃料电池放电量和电解水制氢系统的耗电量；

13、(2)约束条件

14、1)储能系统约束

15、长周期能量匹配评估和优化模型中不考虑储能系统在充放电过程中的能量损耗，储能系统约束包括：

16、①储能系统的荷电状态soc的时序约束；

17、②soc的最大值和最小值约束；

18、③储能系统的运行状态约束；

19、2)燃料电池约束

20、燃料电池约束为燃料电池消耗的氢气量和燃料电池发电量之间的约束；

21、3)电解槽约束

22、电解槽约束为电解槽生产的氢气量和电解槽用电量之间的约束；

23、4)储氢罐约束

24、储氢罐约束包括：

25、①储氢罐的氢气压力水平loh的时序约束；

26、②loh的最大值和最小值约束；

27、5)负荷能量转移约束

28、受负荷特性的影响，不可转移负荷不参加负荷转移计划的制定，因此每日负荷转移量不超过当天负荷能量预测值的某一范围。负荷能量转移约束包括：

29、①负荷转移前后能量平衡约束；

30、②负荷转移量上下限约束。

31、6)与电网交互量约束

32、与电网交互量约束为微电网向配电网购/售电的最大值和最小值约束。

33、针对式(3)所示优化问题，采用多目标规划算法进行求解。

34、基于条件风险价值的日前随机优化调度具体步骤：

35、建立基于场景的日前随机优化模型来处理光伏和负荷的不确定性，条件风险价值cvar用于衡量光伏和负荷的不确定性导致的风险成本,采用拉丁超立方采样法生成大量日前光伏、风电和负荷预测误差场景，并采用后向缩减法进行场景削减，得到光伏、风电和负荷的典型场景:

36、(1)目标函数

37、日前随机优化的目标函数为综合调度成本，包含调度成本和风险成本，公式如下：

38、f＝mince+σccvar (5)

39、式(5)中，调度成本ce包括电解槽运行成本、燃料电池运行成本、储氢罐运行成本、电池储能运行成本、购售电成本、弃光惩罚成本、弃风惩罚成本和失负荷惩罚成本,调度风险成本ccvar表示为：

40、

41、式中，ζ为辅助变量，其最优值为风险价值(value at risk,var)；α为cvar置信度；cs为场景s下的调度成本；[x]+＝max{x,0}；

42、(2)约束条件

43、1)电功率平衡约束

44、2)储能运行约束

45、①考虑充/放电效率的储能系统的荷电状态soc的时序约束；

46、②soc的最大值和最小值约束；

47、③充/放电功率的最大值和最小值约束；

48、3)氢能子系统运行约束

49、④燃料电池功率和电解槽功率与氢气的物质的量之间的约束；

50、①燃料电池和电解槽最大功率约束；

51、②储氢罐的loh时序约束；

52、③loh的最大值和最小值约束；

53、4)与电网交互量约束

54、与电网交互量约束为微电网向配电网购/售电的最大值和最小值约束；

55、5)备用电量需求约束

56、为保障微网具有足够的应对离网风险的韧性，日前随机优化制定的调度策略在第i天调度结束时包括氢能系统和电池储能系统的备用能量应不低于第i次长周期源荷匹配评估与优化时第i+1～i+n天的备用能量；

57、日前随机优化模型是一个混合整数线性规划问题，通过商用求解器求解。

58、本发明的特点及有益效果是：

59、(1)建立了台风过境动态过程中的微电网孤岛风险评估模型，基于离网概率风险和离网起止时间评估，实现离网风险预警和预防控制。

60、(2)基于未来分布式可再生能源发电与负荷需求能量预测，建立并网和离网阶段内微电网源荷匹配滚动评估与优化模型，为潜在离网风险提前制定能量储备方案，用于指导微电网日前优化，从而提升日前决策方案应对未来离网风险的韧性。
