一种植入式医疗设备无线充电位置可视化方法及相关设备与流程

本发明涉及医疗器械充电可视化，尤其涉及一种植入式医疗设备无线充电位置可视化方法及相关设备。

背景技术：

1、无线充电技术是一种高效、便捷的充电方式，但在使用过程中，发射线圈和接收线圈需要精确对齐，以确保充电效率最大化。对于植入类医疗设备，如神经调节器、心脏起搏器等，电池和接收线圈被植入到人体内部，因此，从视觉上直观地观察到线圈是否对齐变得非常困难。尤其是当这些设备位于头部或胸部等关键部位时，使用者更是无法直接观察到充电过程中充电器是否已经与设备对齐。这给使用过程带来了极大的不便，也影响了无线充电的效率和安全性。

2、为了解决上述问题，提出了一种充电装置位置偏差可视化方法。该方法旨在通过位置探测技术，直观地显示充电线圈和接收装置之间的位置关系，从而确保充电过程的高效性和安全性。

技术实现思路

1、本发明的目的在于提供一种植入式医疗设备无线充电位置可视化方法、装置、系统和介质，用于通过位置探测技术，直观地显示充电线圈和接收装置之间的位置关系，从而确保充电过程的高效性、安全性和易用性。

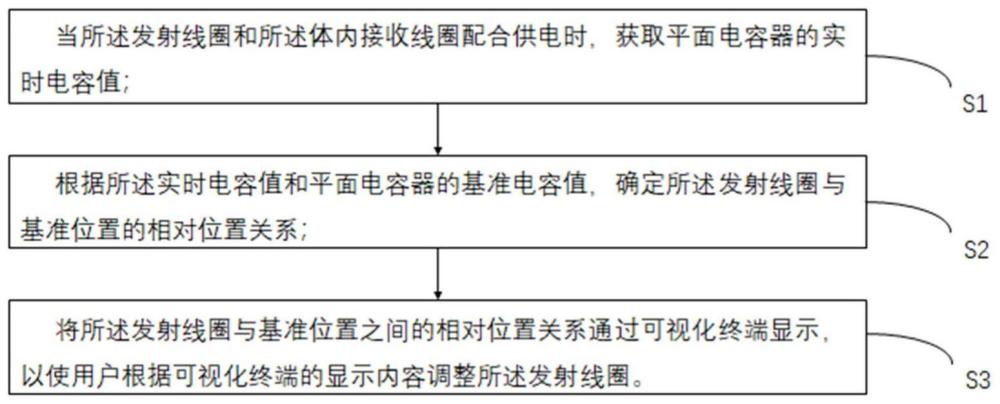

2、本发明提出一种植入式医疗设备无线充电位置可视化方法，所述植入式医疗设备包括体内接收线圈；所述体内接收线圈通过与充电器的发射线圈配合完成充电，所述充电器还包括电容器，所述方法包括：

3、s1、当所述发射线圈和所述体内接收线圈配合供电时，获取电容器的实时电容值；

4、s2、根据所述实时电容值和电容器的基准电容值，确定所述发射线圈与基准位置的相对位置关系；

5、s3、将所述发射线圈与基准位置之间的相对位置关系通过可视化终端显示，以使用户根据可视化终端的显示内容调整所述发射线圈。

6、优选地，一种植入式医疗设备无线充电位置可视化方法，所述电容器为平面电容器，包括激励电极和围绕所述激励电极排布的多个接收电极，所述激励电极和每个接收电极之间构成一个电容器，以形成多个排布的电容器。

7、优选地，一种植入式医疗设备无线充电位置可视化方法，所述基准电容值为充电效率最高时对应的电容器的各个接收电极与激励电极之间的多个电容值。

8、优选地，一种植入式医疗设备无线充电位置可视化方法，所述电容阈值为充电效率阈值对应的电容器的各个接收电极与激励电极之间的多个电容值。

9、优选地，一种植入式医疗设备无线充电位置可视化方法，根据所述实时电容值和电容器的基准电容值，确定所述发射线圈与所述体内接收线圈之间的相对位置关系，包括：

10、根据所述电容器的基准电容值和基准位置，确定所述电容器多个电容变化与位置变化的对应关系；

11、根据所述电容值和所述对应关系，确定所述发射线圈与所述体内接收线圈之间的相对位置关系。

12、优选地，一种植入式医疗设备无线充电位置可视化方法，根据所述电容值和所述对应关系，确定所述发射线圈与所述体内接收线圈之间的相对位置关系，包括：

13、根据所述实时电容值和所述基准电容值，确定所述电容器的第一偏差；

14、根据所述第一偏差和所述对应关系，确定获得第一位置偏差；所述第一位置偏差为发射线圈距离基准位置的偏差。

15、优选地，一种植入式医疗设备无线充电位置可视化方法，所述方法还包括：

16、确定充电效率阈值；

17、根据所述充电效率阈值以及电容值-充电效率曲线，确定所述电容器的电容阈值；

18、根据所述电容阈值，以及所述电容器多个电容变化与位置变化的对应关系，确定无线充电的预设距离；

19、根据所述预设距离生成无线充电的有效充电范围，并将所述有效充电范围通过所述可视化终端显示。

20、优选地，一种植入式医疗设备无线充电位置可视化方法，根据所述电容阈值，以及所述电容器多个电容变化与位置变化的对应关系，确定无线充电的预设距离，包括：

21、根据所述电容阈值与所述基准电容值，确定所述电容器的第二偏差；

22、根据所述第二偏差和所述对应关系，确定无线充电的预设距离。

23、优选地，一种植入式医疗设备无线充电位置可视化方法，所述方法还包括：

24、判断所述发射线圈与所述体内接收线圈之间的相对位置是否超过预设距离；

25、若是，则通过可视化终端进行预警提示。

26、优选地，一种植入式医疗设备无线充电位置可视化方法，所述s3包括：

27、通过可视化终端显示发射线圈距离、基准位置的偏差、发射线圈移动方向以及实时充电参数。

28、优选地，一种植入式医疗设备无线充电位置可视化方法，所述s3还包括：

29、记录每次充电起始发射线圈的位置、移动次数以及移动时间；

30、如果多次移动后或在指定时间内发射线圈仍未移动至预设距离范围内，则将预警提示发送给医生终端。

31、本发明提出一种植入式医疗设备无线充电位置可视化装置，所述植入式医疗设备包括体内接收线圈；所述体内接收线圈通过与充电器的发射线圈配合完成充电，所述充电器还包括电容器，所述装置包括：

32、电容获取模块，用于当所述发射线圈和所述体内接收线圈配合供电时，获取电容器的实时电容值；

33、位置关系获取模块，用于根据所述实时电容值和电容器的基准电容值，确定所述发射线圈与基准位置的相对位置关系；

34、可视化模块，用于将所述发射线圈与基准位置之间的相对位置关系通过可视化终端显示，以使用户根据可视化终端的显示内容调整所述发射线圈。

35、本发明提出一种植入式医疗设备无线充电位置可视化系统，所述可视化系统包括：

36、植入式医疗设备无线充电位置可视化装置，所述可视化装置用于获取充电器的电容和位置信息，并在可视化终端进行展示；

37、所述充电器包括发射线圈和电容器；所述电容器为发射线圈和植入式医疗设备的体内接收线圈进行位置指引；

38、所述电容包括一个激励电极和多个接收电极。

39、本发明提出一种计算机可读存储介质，所述计算机可读存储介质存储有计算机程序，所述计算机程序被至少一个处理器执行时实现一种植入式医疗设备无线充电位置可视化方法的步骤，或者实现一种植入式医疗设备无线充电位置可视化的装置的功能。

40、与现有技术相比，本发明的有益效果至少包括：通过实时监测充电器发射线圈的位置偏差和移动方向，可以及时调整发射线圈的位置，使其与接收线圈对齐，从而提高充电效率。可视化终端可以实时显示充电过程的状态和相关信息，使用户和医生可以及时发现潜在问题，如充电线圈位置偏移或充电效率低下，患者或使用者因为自身原因无法移动至适合的充电位置等，并采取相应的措施解决，从而提高充电过程的安全性。可视化终端可以以图形、文字、颜色等方式呈现信息，使用户可以直观地了解充电过程的状态，无需具备专业的技术知识。通过报警提示机制，用户和医生可以及时获得充电过程的反馈信息，从而更好地掌控充电过程，增强用户与设备的互动性。本技术实施例所述方法不仅适用于植入类医疗设备的无线充电，还可以应用于其他需要精确对齐的无线充电场景，拓展了应用范围。综上所述，本技术实施例所述一种植入式医疗设备无线充电位置可视化方法可以提高充电效率、增强安全性、方便易用、增强互动性、降低成本并拓展应用范围。
