一种综合电气工业自动化控制实验装置的制作方法

本技术涉及综合电气工业自动化，特别是涉及一种综合电气工业自动化控制实验装置。

背景技术：

1、我们需要在教学时使用具有自动化系统集中监控和人工智能特点的工业自动化控制实验装置，用于对学生进行电气自动化控制方面的启蒙教育。现有一种创新型综合工业自动化控制实验装置，包括操作台和双变量涡流加载交流电机机组，操作台上安装有电源板、触摸屏、plc模块、变频器、智能仪表、按钮板和能耗制动模块；触摸屏通过485总线与plc模块相连；双变量涡流加载交流电机机组包括三相异步电机、双变量涡流加载部件、手动加载部件、速度继电器和检测单元；操作台上还安装有网孔板。能够满足电机控制、继电器接触控制、工厂电气控制、工业自动化控制等课程的实验教学需要。

2、如申请号为201811425418.1的发明中公开了一种综合电气工业自动化控制实验装置，本发明设计合理，实用性高，便于在实验装置操作台内形成气流，且能够将气流吹送至实验装置操作台的内壁边角位置，大幅度提高实验装置操作台内空气流动性，有效降低实验装置操作台内的温度。

3、类似于上述申请目前还存在不足之处：

4、虽然对综合电气工业自动化控制实验装置内进行了散热降温的工作，但是仅使用风机进行风吹降温效果较差，而且降温的空气经过循环会导致空气温度越来越高，降低降温效率，同时还会导致周围环境的温度升高。

5、为此设计一种综合电气工业自动化控制实验装置来优化上述问题。

技术实现思路

1、本实用新型的主要目的是为了提供一种综合电气工业自动化控制实验装置，以解决上述背景技术中提出的相关技术问题。

2、本实用新型的目的可以通过采用如下技术方案达到：

3、一种综合电气工业自动化控制实验装置，包括实验装置操作台，所述实验装置操作台的内部设置有储液箱，所述实验装置操作台的两侧皆安装有风机，所述风机的输入端皆固定有冷却管，且冷却管的一端皆贯穿储液箱的内部并延伸至储液箱的顶部，所述冷却管的内部均匀设置有螺旋推送叶，冷却管的一端固定有进气罩，风机的输出端固定有输气管，输气管的一端固定有出气罩，所述冷却管的一端固定有进气罩，所述实验装置操作台的内部固定有操作板，且操作板的底部与进气罩的顶部固定连接，所述进气罩的外侧安装有制冷片。

4、优选的：所述操作板的顶部开设有通口，所述通口的内部固定有限位板，所述限位板的顶部活动连接有安装框，所述安装框的内部设置有过滤网，所述安装框的两侧皆开设有插槽，所述操作板的顶部对称开设有凹槽，所述凹槽的内侧壁皆固定有弹簧，所述弹簧的一端皆固定有限位杆，且限位杆的一端与插槽的内部滑动连接，所述限位杆的顶部固定有推板。

5、优选的：所述实验装置操作台底部的四角处皆固定有第一套管，所述第一套管的内部螺纹连接有调节杆，所述调节杆的底端螺纹连接有第二套管。

6、优选的：所述调节杆的底部皆设置有加固座，且加固座为梯形加固座。

7、优选的：所述推板的顶部均匀设置有凸条，且凸条的外侧皆设置有防滑纹。

8、优选的：所述冷却管与储液箱的连接处皆设置有密封圈，且密封圈为橡胶密封圈。

9、本实用新型的有益效果为：

10、本实用新型提供的一种综合电气工业自动化控制实验装置，通过实验装置操作台、储液箱、风机、冷却管、螺旋推送叶、进气罩、输气管、出气罩、操作板和制冷片的配合使用，操作板顶部的热量通过进气罩进入冷却管内，并由进气罩底部的制冷片与进气罩内部的热空气进行热交换，而后再进入冷却管通过螺旋推送叶减缓空气流动速度充分与储液箱内的冷却液进行热交换，降温后的空气再由风机输送输气管内并通过出气罩出气罩输送至实验装置操作台内，能够更快地对该综合电气工业自动化控制实验装置内部进行降温散热，大大提高了降温的效果和效率，从而满足了人们的使用需求；通过通口、限位板、安装框、过滤网、插槽、凹槽、弹簧、限位杆和推板的配合使用，向两侧拉动推板，推板带动限位杆向两侧移动，使得限位杆一端脱离插槽的内部，即可将安装框从限位板顶部取出，便于对过滤网进行清理，从而提高了该综合电气工业自动化控制实验装置的便捷性；通过第一套管、调节杆和第二套管的配合使用，旋转调节杆使得上下两端的第一套管和第二套管同时向相反方向移动，以此调节实验装置操作台底部四角的高度，来平衡整体的平稳度，从而能满足不同的使用环境提高了该综合电气工业自动化控制实验装置的实用性。

技术特征：

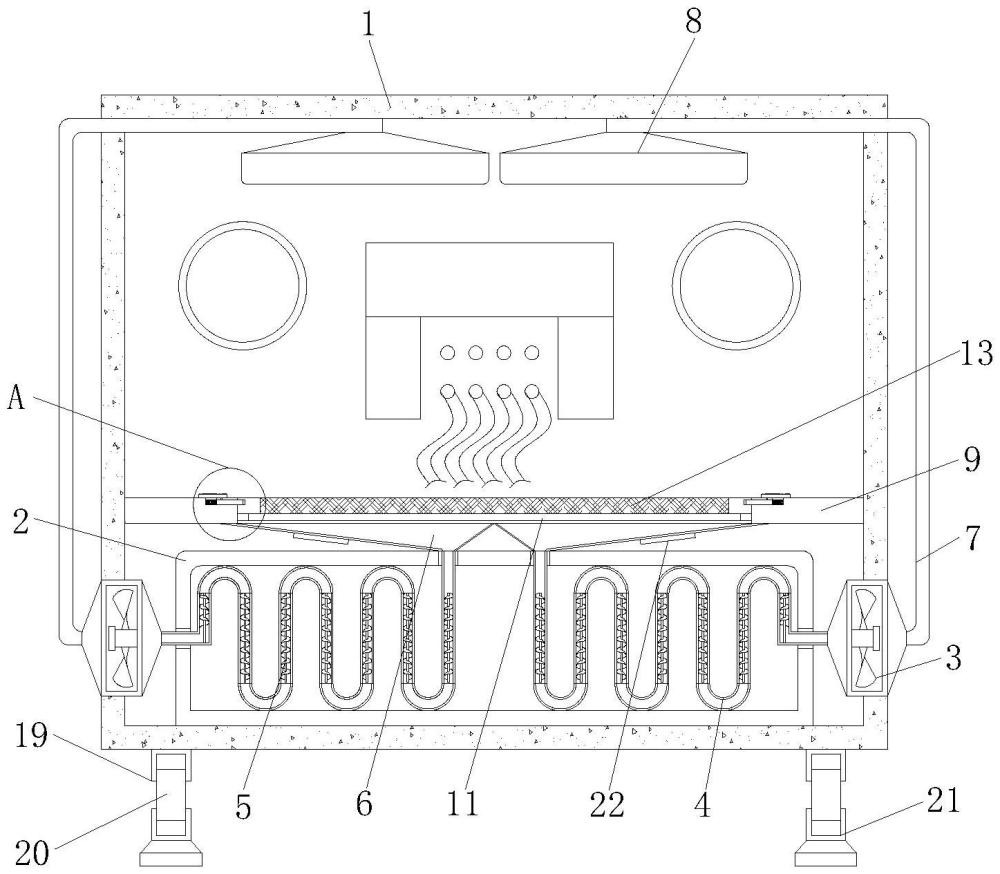

1.一种综合电气工业自动化控制实验装置，其特征在于：包括实验装置操作台(1)，所述实验装置操作台(1)的内部设置有储液箱(2)，所述实验装置操作台(1)的两侧皆安装有风机(3)，所述风机(3)的输入端皆固定有冷却管(4)，且冷却管(4)的一端皆贯穿储液箱(2)的内部并延伸至储液箱(2)的顶部，所述冷却管(4)的内部均匀设置有螺旋推送叶(5)，冷却管(4)的一端固定有进气罩(6)，风机(3)的输出端固定有输气管(7)，输气管(7)的一端固定有出气罩(8)，所述冷却管(4)的一端固定有进气罩(6)，所述实验装置操作台(1)的内部固定有操作板(9)，且操作板(9)的底部与进气罩(6)的顶部固定连接，所述进气罩(6)的外侧安装有制冷片(22)。

2.根据权利要求1所述的一种综合电气工业自动化控制实验装置，其特征在于：所述操作板(9)的顶部开设有通口(10)，所述通口(10)的内部固定有限位板(11)，所述限位板(11)的顶部活动连接有安装框(12)，所述安装框(12)的内部设置有过滤网(13)，所述安装框(12)的两侧皆开设有插槽(14)，所述操作板(9)的顶部对称开设有凹槽(15)，所述凹槽(15)的内侧壁皆固定有弹簧(16)，所述弹簧(16)的一端皆固定有限位杆(17)，且限位杆(17)的一端与插槽(14)的内部滑动连接，所述限位杆(17)的顶部固定有推板(18)。

3.根据权利要求1所述的一种综合电气工业自动化控制实验装置，其特征在于：所述实验装置操作台(1)底部的四角处皆固定有第一套管(19)，所述第一套管(19)的内部螺纹连接有调节杆(20)，所述调节杆(20)的底端螺纹连接有第二套管(21)。

4.根据权利要求3所述的一种综合电气工业自动化控制实验装置，其特征在于：所述调节杆(20)的底部皆设置有加固座，且加固座为梯形加固座。

5.根据权利要求2所述的一种综合电气工业自动化控制实验装置，其特征在于：所述推板(18)的顶部均匀设置有凸条，且凸条的外侧皆设置有防滑纹。

6.根据权利要求1所述的一种综合电气工业自动化控制实验装置，其特征在于：所述冷却管(4)与储液箱(2)的连接处皆设置有密封圈，且密封圈为橡胶密封圈。

技术总结
本技术公开一种综合电气工业自动化控制实验装置，属于综合电气工业自动化技术领域，包括实验装置操作台，所述实验装置操作台的内部设置有储液箱，所述实验装置操作台的两侧皆安装有风机，所述风机的输入端皆固定有冷却管，且冷却管的一端皆贯穿储液箱的内部并延伸至储液箱的顶部，所述冷却管的内部均匀设置有螺旋推送叶。本技术通过实验装置操作台、储液箱、风机、冷却管、螺旋推送叶、进气罩、输气管、出气罩、操作板和制冷片的配合使用，能够更快地对该综合电气工业自动化控制实验装置内部进行降温散热，大大地提高了该综合电气工业自动化控制实验装置的降温效果和效率，从而满足了人们的使用需求。

技术研发人员：钱海东,张焕祺
受保护的技术使用者：唐山市元科自动化设备有限公司
技术研发日：20230831
