显示面板及显示装置的制作方法

本公开涉及显示，具体而言，涉及一种显示面板及包括该显示面板的显示装置。

背景技术：

1、oled(organic electroluminescence display，有机发光半导体)显示面板，由于其具有亮度高、功耗低、响应快、清晰度高、柔性好、发光效率高等多方面优势，能满足消费者对显示技术的新需求。

2、但是，目前用于汽车的车载显示面板由于显示发光视角偏大，无法实现防偷窥的功能。

3、需要说明的是，在上述背景技术部分公开的信息仅用于加强对本公开的背景的理解，因此可以包括不构成对本领域普通技术人员已知的现有技术的信息。

技术实现思路

1、本公开的目的在于克服上述现有技术的无法实现防偷窥的不足，提供一种能够实现防偷窥的显示面板及包括该显示面板的显示装置。

2、根据本公开的一个方面，提供了一种显示面板，包括：

3、驱动基板；

4、第一电极，设于所述驱动基板的一侧，并电连接于所述驱动基板；

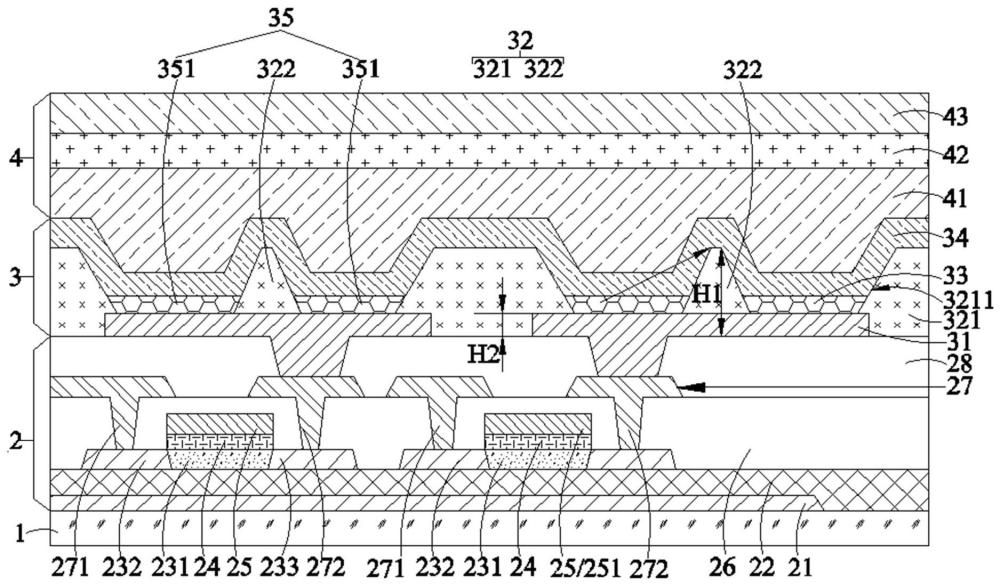

5、像素界定层，设于所述驱动基板设置所述第一电极的一侧，所述像素界定层包括本体部和挡墙结构，所述本体部上设置有开口部，所述开口部在所述驱动基板上的正投影与所述第一电极在所述驱动基板上的正投影至少部分交叠，所述挡墙结构位于所述开口部内，所述挡墙结构背离所述驱动基板的一面与所述驱动基板之间的距离为第一距离，所述第一电极背离所述驱动基板的一面与所述驱动基板之间的距离为第二距离，所述第一距离大于所述第二距离；

6、发光层组，至少设于所述第一电极背离所述驱动基板的一侧；

7、第二电极，至少设于所述发光层组背离所述驱动基板的一侧。

8、在本公开的一种示例性实施例中，所述挡墙结构在所述驱动基板上的正投影设置为网格状。

9、在本公开的一种示例性实施例中，所述第一电极上设置有镂空结构，至少部分所述挡墙结构靠近所述驱动基板的一部分位于所述镂空结构内。

10、在本公开的一种示例性实施例中，全部所述挡墙结构靠近所述驱动基板的一部分位于所述镂空结构内，所述本体部背离所述驱动基板的一面与所述挡墙结构背离所述驱动基板的一面共面。

11、在本公开的一种示例性实施例中，所述第一电极包括：

12、第一导电条，沿第一方向延伸；

13、第二导电条，连接于所述第一导电条，所述第二导电条沿第二方向延伸，所述第一方向与所述第二方向相交，且所述第一方向和所述第二方向与驱动基板设置所述第一电极的一面平行。

14、在本公开的一种示例性实施例中，所述第一导电条设置为一根，所述第二导电条设置为至少两根，至少两根所述第二导电条连接于所述第一导电的所述第二方向的同一侧，且相邻两根所述第二导电条间隔设置。

15、在本公开的一种示例性实施例中，所述第二导电条上设置有多个缺口。

16、在本公开的一种示例性实施例中，多个所述缺口设于所述第二导电条的同一侧，且沿所述第二方向排列；或者，多个所述缺口设于所述第二导电条的所述第一方向相对两侧，且位于所述第二导电条的所述第一方向相对两侧的所述缺口错位设置。

17、在本公开的一种示例性实施例中，所述挡墙结构包括：

18、第一挡条，沿所述第二方向延伸，所述第一挡条靠近所述驱动基板的一部分位于相邻两根所述第二导电条之间；

19、第二挡条，连接于所述第一挡条，所述第二挡条沿所述第一方向延伸，所述第二挡条靠近所述驱动基板的一部分位于所述缺口内；

20、第三挡条，连接于所述本体部，所述第三挡条沿所述第一方向延伸，所述第三挡条靠近所述驱动基板的一部分位于所述缺口内。

21、在本公开的一种示例性实施例中，所述挡墙结构位于所述第一电极背离所述驱动基板的一侧，所述本体部背离所述驱动基板的一面与所述驱动基板之间的距离为第三距离，所述第一距离大于所述第三距离。

22、在本公开的一种示例性实施例中，所述挡墙结构包括：

23、第一挡条，沿第二方向延伸；

24、第二挡条，沿第一方向延伸，所述第一方向与所述第二方向相交，且所述第一方向和所述第二方向与驱动基板设置所述第一电极的一面平行。

25、在本公开的一种示例性实施例中，所述第一挡条设置为至少两根，所述第二挡条设置为至少两根，至少两根所述第一挡条与至少两根所述第二挡条交叉连接形成网格结构。

26、在本公开的一种示例性实施例中，所述第一挡条的所述第一方向的相对两侧均连接有一部分多个所述第二挡条，且位于所述第一挡条的所述第一方向相对两侧的多个所述第二挡条错位设置，另一部分所述第二挡条连接于所述本体部，以使所述挡墙结构形成网格结构；或者，仅在所述第一挡条的所述第一方向的同一侧连接有多个所述第二挡条，且所述开口部最靠近与所述第一挡条平行的侧壁连接有多个所述第二挡条，以使所述挡墙结构形成网格结构。

27、在本公开的一种示例性实施例中，所述第一挡条和所述第二挡条设置为直条状，或者所述第一挡条和所述第二挡条设置为弯曲结构。

28、在本公开的一种示例性实施例中，所述挡墙结构连接于所述本体部。

29、根据本公开的另一个方面，提供了一种显示装置，包括：

30、显示面板，是上述任意一项所述的显示面板。

31、本公开的显示面板，挡墙结构位于开口部内，挡墙结构背离驱动基板的一面与驱动基板之间的距离大于第一电极背离驱动基板的一面与驱动基板之间的距离，使得挡墙结构在远离驱动基板的方向上突出于第一电极，通过挡墙结构可以对子像素发出的倾斜角度较大的光线进行遮挡，一方面，避免倾斜角度较大的光线射出，从而减小显示面板的视角，使得显示面板的显示画面不会成像在挡风玻璃上，不会影响驾驶员的视线；另一方面，也不会使得观察者在视角较大的位置观看显示面板的显示画面，从而实现防窥功能。

32、应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本公开。

技术特征：

1.一种显示面板，其特征在于，包括：

2.根据权利要求1所述的显示面板，其特征在于，所述挡墙结构在所述驱动基板上的正投影设置为网格状。

3.根据权利要求1所述的显示面板，其特征在于，所述第一电极上设置有镂空结构，至少部分所述挡墙结构靠近所述驱动基板的一部分位于所述镂空结构内。

4.根据权利要求3所述的显示面板，其特征在于，全部所述挡墙结构靠近所述驱动基板的一部分位于所述镂空结构内，所述本体部背离所述驱动基板的一面与所述挡墙结构背离所述驱动基板的一面共面。

5.根据权利要求3所述的显示面板，其特征在于，所述第一电极包括：

6.根据权利要求5所述的显示面板，其特征在于，所述第一导电条设置为一根，所述第二导电条设置为至少两根，至少两根所述第二导电条连接于所述第一导电的所述第二方向的同一侧，且相邻两根所述第二导电条间隔设置。

7.根据权利要求6所述的显示面板，其特征在于，所述第二导电条上设置有多个缺口。

8.根据权利要求7所述的显示面板，其特征在于，多个所述缺口设于所述第二导电条的同一侧，且沿所述第二方向排列；或者，多个所述缺口设于所述第二导电条的所述第一方向相对两侧，且位于所述第二导电条的所述第一方向相对两侧的所述缺口错位设置。

9.根据权利要求7或8所述的显示面板，其特征在于，所述挡墙结构包括：

10.根据权利要求1所述的显示面板，其特征在于，所述挡墙结构位于所述第一电极背离所述驱动基板的一侧，所述本体部背离所述驱动基板的一面与所述驱动基板之间的距离为第三距离，所述第一距离大于所述第三距离。

11.根据权利要求3～8、10任意一项所述的显示面板，其特征在于，所述挡墙结构包括：

12.根据权利要求11所述的显示面板，其特征在于，所述第一挡条设置为至少两根，所述第二挡条设置为至少两根，至少两根所述第一挡条与至少两根所述第二挡条交叉连接形成网格结构。

13.根据权利要求11所述的显示面板，其特征在于，所述第一挡条的所述第一方向的相对两侧均连接有一部分多个所述第二挡条，且位于所述第一挡条的所述第一方向相对两侧的多个所述第二挡条错位设置，另一部分所述第二挡条连接于所述本体部，以使所述挡墙结构形成网格结构；或者，仅在所述第一挡条的所述第一方向的同一侧连接有多个所述第二挡条，且所述开口部最靠近与所述第一挡条平行的侧壁连接有多个所述第二挡条，以使所述挡墙结构形成网格结构。

14.根据权利要求11所述的显示面板，其特征在于，所述第一挡条和所述第二挡条设置为直条状，或者所述第一挡条和所述第二挡条设置为弯曲结构。

15.根据权利要求1所述的显示面板，其特征在于，所述挡墙结构连接于所述本体部。

16.一种显示装置，其特征在于，包括：

技术总结
本公开涉及显示技术领域，公开了一种显示面板及显示装置；该显示面板包括驱动基板，第一电极设于驱动基板的一侧，并电连接于驱动基板；像素界定层设于驱动基板设置第一电极的一侧，像素界定层包括本体部和挡墙结构，本体部上设置有开口部，开口部在驱动基板上的正投影与第一电极在驱动基板上的正投影至少部分交叠，挡墙结构位于开口部内，挡墙结构背离驱动基板的一面与驱动基板之间的距离为第一距离，第一电极背离驱动基板的一面与驱动基板之间的距离为第二距离，第一距离大于第二距离；发光层组至少设于第一电极背离驱动基板的一侧；第二电极至少设于发光层组背离驱动基板的一侧。该显示面板能够实现防窥功能。

技术研发人员：刘全,刘莉,何宝生,李文杰,金磊,王明慧
受保护的技术使用者：京东方科技集团股份有限公司
技术研发日：
技术公布日：2024/4/17
