一种机载网络服务系统配置文件管理与分发方法与流程

本发明属于计算机软件-系统应用软件领域，涉及一种机载网络服务系统配置文件管理与分发方法。

背景技术：

随着信息技术在民用航空电子系统中的大量应用，民用飞机系统越来越多的具有了信息化和网络化的功能，民用飞机机载网络服务系统作为飞机的核心系统，所包含的服务软件规模越来越大，如何快速而有效地加载机载服务软件的配置文件成为面临的问题之一。目前机载服务软件配置文件的加载都是针对各个服务软件采取一对一的人工加载方式，这样的加载方式不仅耗时耗力，而且容易出现由于人为过错导致加载配置文件错误，进而导致服务软件运行异常。机载网络服务系统中数量庞大的服务软件的配置文件管理和分发成为了机载网络服务面临的重要问题之一。

技术实现要素：

本发明的目的：

本发明提供一种机载网络服务系统配置文件管理与分发方法，减少人工的耗时和提高了航电网络服务系统中软件配置加载的效率和保证配置文件的完整性。

本发明的技术方案：

一种机载网络服务系统配置文件管理与分发方法，包括：

步骤(1)、创建软件配置与分发服务的服务器套接字，创建成功，则跳转到步骤(2)，否则到步骤(11)；

步骤(2)、创建配置文件访问控制模型表，创建成功，则跳转到步骤(3)，否则到步骤(11)；

步骤(3)、创建配置文件数据库，创建成功，则跳转到步骤(4),否则到步骤(11)；

步骤(4)、并发接收应用端请求数据，直到接收到数据跳转到步骤(5)，否则等待；

步骤(5)、解析请求数据，解析成功，则跳转到步骤(6)，否则到步骤(10)；

步骤(6)、查询配置文件访问控制模型表验证应用请求，验证成功，则跳转到步骤(7)，否则到步骤(10)；

步骤(7)、从配置文件数据库获取应用对应配置文件数据，获取成功，跳转到步骤(8),否则到步骤(10)；

步骤(8)、组装应用请求的配置文件响应数据包，组装成功，则跳转到步骤(9)，否则到步骤(10)；

步骤(9)、发送应用请求配置文件响应数据包，到步骤(10)；

步骤(10)、记录日志，跳转到步骤(4)；

步骤(11)、程序释放资源，程序退出。

步骤(2)中配置文件访问控制模型表的字段有：应用ID、应用名称、应用配置文件数目和配置文件名称；所述应用ID用于快速查表，通过应用名称HASH出的值所得。

步骤(6)中查询配置文件访问控制模型表验证应用请求并验证具体为：

如果请求数据和配置文件访问控制模型表中的应用ID、应用名称、配置文件名称全部匹配成功，则验证通过，否则验证失败。

步骤(3)中配置文件数据库中的配置文件数据模型字段有：配置文件ID、配置文件名称、配置文件数据长度、配置文件数据、MD5值和纠一检二码；配置文件ID用于快速定位配置文件位置，由配置文件名称HASH出的值所得；MD5值适用于保护配置文件在数据库存储时的完整性，由配置文件数据通过MD5算法计算得到；纠一检二码由一种纠一检二算法来生成，当配置数据发生单个bit位反转后，可以通过此纠一检二算法来恢复配置数据。

本发明具有的优点效果：

本设计在使用过程中可以获取以下有益效果：

1)集中的配置文件管理，有利于数据存储和管理：此方法将配置文件统一管理，便于数据有效的存储和管理，并且采用服务配置文件分发的机制，有程序来完成，可以减少用户加载的耗时耗力且容易出错的问题。

2)访问的保密性：根据设计的访问控制模型，只有通过访问控制的应用才可以获取其对应的配置文件，不会造成配置文件的泄露。

3)数据的完整性保护：根据配置数据库中对配置数据采用MD5形成配置数据的散列码来校验配置数据的完整性，并且通过纠一检二的算法来对数据的进行完整性保护和恢复。

4)易于扩展：由于本设计方法主要从体系架构入手设计，与特定的软硬件运行平台无关，易于扩展至其它机载系统或设备。

附图说明

图1为本发明的整体架构。

图2为本发明的流程示意图。

图3为本发明的配置文件访问控制模型。

图4为本发明的配置文件数据库模型。

具体实施方式

一种机载网络服务系统配置文件管理与分发方法，如图2所示，包括：

步骤(1)、创建软件配置与分发服务的服务器套接字，创建成功，则跳转到步骤(2)，否则到步骤(11)；

步骤(2)、创建配置文件访问控制模型表，创建成功，则跳转到步骤(3)，否则到步骤(11)；

步骤(3)、创建配置文件数据库，创建成功，则跳转到步骤(4),否则到步骤(11)；

步骤(4)、并发接收应用端请求数据，直到接收到数据跳转到步骤(5)，否则等待；

步骤(5)、解析请求数据，解析成功，则跳转到步骤(6)，否则到步骤(10)；

步骤(6)、查询配置文件访问控制模型表验证应用请求，验证成功，则跳转到步骤(7)，否则到步骤(10)；

步骤(7)、从配置文件数据库获取应用对应配置文件数据，获取成功，跳转到步骤(8),否则到步骤(10)；

步骤(8)、组装应用请求的配置文件响应数据包，组装成功，则跳转到步骤(9)，否则到步骤(10)；

步骤(9)、发送应用请求配置文件响应数据包，到步骤(10)；

步骤(10)、记录日志，跳转到步骤(4)；

步骤(11)、程序释放资源，程序退出。

步骤(2)中配置文件访问控制模型表的字段有：应用ID、应用名称、应用配置文件数目和配置文件名称；所述应用ID用于快速查表，通过应用名称HASH出的值所得。

步骤(6)中查询配置文件访问控制模型表验证应用请求并验证具体为：

如果请求数据和配置文件访问控制模型表中的应用ID、应用名称、配置文件名称全部匹配成功，则验证通过，否则验证失败。

步骤(3)中配置文件数据库中的配置文件数据模型字段有：配置文件ID、配置文件名称、配置文件数据长度、配置文件数据、MD5值和纠一检二码；配置文件ID用于快速定位配置文件位置，由配置文件名称HASH出的值所得；MD5值适用于保护配置文件在数据库存储时的完整性，由配置文件数据通过MD5算法计算得到；纠一检二码由一种纠一检二算法来生成，当配置数据发生单个bit位反转后，可以通过此纠一检二算法来恢复配置数据。

实施例

1.架构组成

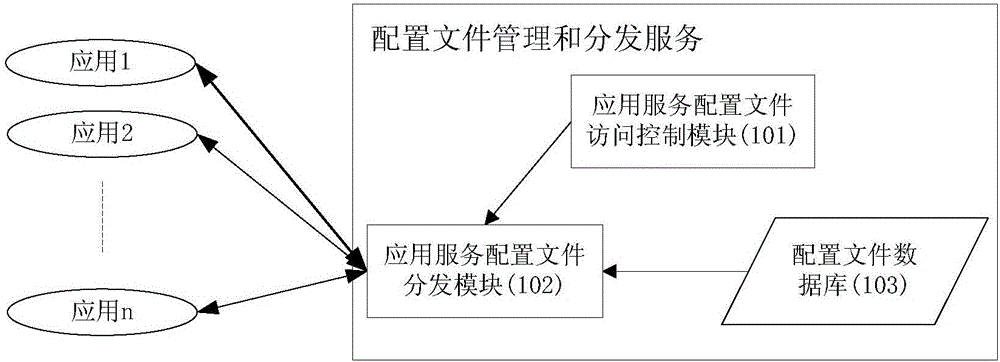

架构组成如图1所示。

架构的内部组成包括：

(1)应用服务配置文件分发模块(简称，101)：初始化配置文件分发模块，初始化服务软件配置文件访问控制模块和启动配置文件数据库，接收机载应用的配置文件请求消息，解析请求消息，在配置文件访问控制模型表中验证应用，从配置文件数据库中获取应用对应配置文件数据，组装应用请求的配置文件响应数据包，发送应用请求配置文件响应数据包。应用服务配置文件分发模块在访问应用服务配置文件访问控制模块表是传递应用名称和应用名称HASH散列出的应用ID，通过应用ID可以快速定位和查找应用的访问控制数据。应用服务配置文件分发模块在获取配置文件数据库中配置文件时，需传递配置文件名称和配置文件名称HASH散列出的配置文件ID，通过配置文件ID可以快速的获取配置文件数据。

(2)应用服务配置文件访问控制模块(简称，102)：用于对机载网络内其他应用请求的配置文件进行服务与配置文件的访问控制与验证，只有通过验证的才能去获取配置文件。

(3)配置文件数据库(简称，103)：用于配置文件管理与分发服务中应用配置文件的存储管理以及通过MD5码来保护配置文件的完整性，MD5码由配置文件数据来生成。应用获取配置文件时需要传递配置文件名和配置文件名称HASH散列出的配置文件ID来快速的获取配置文件数据，能够提高获取的效率。

2.数据模型

数据模型：

102模块的数据模型如图3所示，配置文件访问控制表字段有：应用ID、应用名称、应用配置文件数目和配置文件名称。应用ID用于快速查表，通过应用名称HASH出的值。

103模块的数据模型如图4所示，配置文件数据模型字段有：配置文件ID、配置文件名称、配置文件数据长度、配置文件数据、MD5值和纠一检二码。配置文件ID用于快速定位配置文件位置，由配置文件名称HASH出的值。MD5值适用于保护配置文件在数据库存储时的完整性，由配置文件数据通过MD5算法计算得到。纠一检二码由一种纠一检二算法来生成，当配置数据发生单个bit位反转后，可以通过此纠一检二算法来恢复配置数据。

3.运行过程

本方法的具体运行过程如下所述。

(1)创建软件配置与分发服务的服务器套接字，创建成功，则跳转到(2)，否则(11)；

(2)创建配置文件访问控制模型表，创建成功，则跳转到(3)，否则(11)；

(3)创建配置文件数据库，创建成功，则跳转到(4),否则(11)；

(4)并发接收应用端请求数据，直到接收到数据跳转到(5)，否则等待；

(5)解析请求数据，解析成功，则跳转到(6)，否则(10)；

(6)查询配置文件访问控制模型表验证应用请求，验证成功，则跳转到(7)，否则(10)；

(7)从配置文件数据库获取应用对应配置文件数据，获取成功，跳转到(8),否则(10)；

(8)组装应用请求的配置文件响应数据包，组装成功，则跳转到(9)，否则(10)；

(9)发送应用请求配置文件响应数据包，发送成功，则跳转到(10),否则(10)；

(10)记录日志，跳转到(4)；

(11)程序释放资源，程序退出。

本方法的设计针对机载网络服务系统中数量庞大的服务软件的配置文件管理和分发的问题，针对此问题，设计了机载软件配置管理与分发的模型，模型中设计了机载软件服务配置文件管理库、配置文件加载和分发的机制和数据库中配置文件的格式。通过此方法可以减少人工的耗时和提高了航电网络服务系统中软件配置加载的效率和保证配置文件的完整性。本方法同样适用于其他网络服务系统中服务软件的配置文件管理和分发工作。

在C919机载信息系统机载网络系统服务功能中，采用本方法进行配置文件的管理与分发。
