带宽分配方法及装置与流程

本公开涉及通信技术领域，尤其涉及一种带宽分配方法及装置。

背景技术：

随着通信技术的快速发展，智能手机、平板电脑等终端已经越来越普及，用户开始习惯通过终端来进行浏览网页、聊天、玩游戏、购物等业务。终端一般使用SIM(Subscriber Identification Module，客户识别模块)卡来进行业务，且终端使用SIM卡进行业务时，该终端会先通过SIM卡接入移动通信网络，此时移动通信网络中的核心网设备会为该终端分配该SIM卡对应的带宽，之后，该终端就可以通过所分配的带宽来进行业务。目前，一个SIM卡只能被一个终端所使用，此时该SIM卡对应的带宽会被全部分配给该终端。

技术实现要素：

为克服相关技术中存在的问题，本公开提供一种带宽分配方法及装置。

根据本公开实施例的第一方面，提供一种带宽分配方法，应用于核心网设备，所述方法包括：

接收第一终端发送的业务数据请求，所述业务数据请求中携带虚拟SIM卡标识；

基于所述虚拟SIM卡标识，确定当前使用虚拟SIM卡进行业务的至少一个第二终端；

将所述虚拟SIM卡对应的带宽分配给所述第一终端和所述至少一个第二终端。

可选地，所述将所述虚拟SIM卡对应的带宽分配给所述第一终端和所述至少一个第二终端之前，还包括：

当所述至少一个第二终端均接入同一接入网设备时，判断所述第一终端所接入的接入网设备与所述至少一个第二终端所接入的接入网设备是否相同；

当所述第一终端所接入的接入网设备与所述至少一个第二终端所接入的接入网设备相同时，执行所述将所述虚拟SIM卡对应的带宽分配给所述第一终端和所述至少一个第二终端的步骤。

可选地，所述将所述虚拟SIM卡对应的带宽分配给所述第一终端和所述至少一个第二终端，包括：

将所述虚拟SIM卡对应的带宽平均分配给所述第一终端和所述至少一个第二终端。

可选地，所述将所述虚拟SIM卡对应的带宽分配给所述第一终端和所述至少一个第二终端，包括：

确定所述第一终端所要进行的业务类型，以及确定所述至少一个第二终端中每个第二终端当前进行的业务类型；

基于所述第一终端所要进行的业务类型和所述至少一个第二终端中每个第二终端当前进行的业务类型，确定所述第一终端和所述至少一个第二终端中每个第二终端的带宽分配比例；

将所述虚拟SIM卡对应的带宽按照所述带宽分配比例分配给所述第一终端和所述至少一个第二终端。

可选地，所述方法还包括：

当检测到当前占用所述虚拟SIM卡对应的带宽的至少一个终端中的任一终端终止业务时，将所述虚拟SIM卡对应的带宽分配给所述至少一个终端中除所述终止业务的终端之外的终端。

根据本公开实施例的第二方面，提供一种带宽分配装置，所述装置包括：

接收模块，用于接收第一终端发送的业务数据请求，所述业务数据请求中携带虚拟SIM卡标识；

确定模块，用于基于所述虚拟SIM卡标识，确定当前使用虚拟SIM卡进行业务的至少一个第二终端；

第一分配模块，用于将所述虚拟SIM卡对应的带宽分配给所述第一终端和所述至少一个第二终端。

可选地，所述装置还包括：

判断模块，用于当所述至少一个第二终端均接入同一接入网设备时，判断所述第一终端所接入的接入网设备与所述至少一个第二终端所接入的接入网设备是否相同；

触发模块，用于当所述第一终端所接入的接入网设备与所述至少一个第二终端所接入的接入网设备相同时，触发所述第一分配模块将所述虚拟SIM卡对应的带宽分配给所述第一终端和所述至少一个第二终端。

可选地，所述第一分配模块包括：

第一分配单元，用于将所述虚拟SIM卡对应的带宽平均分配给所述第一终端和所述至少一个第二终端。

可选地，所述第一分配模块包括：

第一确定单元，用于确定所述第一终端所要进行的业务类型，以及确定所述至少一个第二终端中每个第二终端当前进行的业务类型；

第二确定单元，用于基于所述第一终端所要进行的业务类型和所述至少一个第二终端中每个第二终端当前进行的业务类型，确定所述第一终端和所述至少一个第二终端中每个第二终端的带宽分配比例；

第二分配单元，用于将所述虚拟SIM卡对应的带宽按照所述带宽分配比例分配给所述第一终端和所述至少一个第二终端。

可选地，所述装置还包括：

第二分配模块，用于当检测到当前占用所述虚拟SIM卡对应的带宽的至少一个终端中的任一终端终止业务时，将所述虚拟SIM卡对应的带宽分配给所述至少一个终端中除所述终止业务的终端之外的终端。

根据本公开实施例的第三方面，提供一种带宽分配装置，所述装置包括：

处理器；

用于存储处理器可执行指令的存储器；

其中，所述处理器被配置为：

接收第一终端发送的业务数据请求，所述业务数据请求中携带虚拟SIM卡标识；

基于所述虚拟SIM卡标识，确定当前使用虚拟SIM卡进行业务的至少一个第二终端；

将所述虚拟SIM卡对应的带宽分配给所述第一终端和所述至少一个第二终端。

本公开的实施例提供的技术方案可以包括以下有益效果：在本公开实施例中，当接收到第一终端发送的业务数据请求时，可以基于该业务数据请求中携带的虚拟SIM卡标识，确定当前使用该虚拟SIM卡进行业务的至少一个第二终端。之后，可以将该虚拟SIM卡对应的带宽分配给第一终端和该至少一个第二终端，此时第一终端和该至少一个第二终端在同一时间均能够使用该虚拟SIM卡来进行业务，从而提高了该虚拟SIM卡对应的带宽的使用率，实现了带宽资源的有效利用。

应当理解的是，以上的一般描述和后文的细节描述仅是示例性和解释性的，并不能限制本公开。

附图说明

此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本发明的实施例，并与说明书一起用于解释本发明的原理。

图1是根据一示例性实施例示出的一种带宽分配方法所涉及的实施环境的示意图。

图2是根据一示例性实施例示出的一种带宽分配方法的流程图。

图3是根据一示例性实施例示出的另一种带宽分配方法的流程图。

图4是根据一示例性实施例示出的一种带宽分配装置的框图。

图5是根据一示例性实施例示出的另一种带宽分配装置的框图。

具体实施方式

这里将详细地对示例性实施例进行说明，其示例表示在附图中。下面的描述涉及附图时，除非另有表示，不同附图中的相同数字表示相同或相似的要素。以下示例性实施例中所描述的实施方式并不代表与本发明相一致的所有实施方式。相反，它们仅是与如所附权利要求书中所详述的、本发明的一些方面相一致的装置和方法的例子。

在对本公开实施例进行详细地解释说明之前，先对本公开实施例的应用场景予以说明。随着通信技术的快速发展，虚拟SIM卡因其便利性已经被越来越多的终端所使用。虚拟SIM卡中存储有Ki(Key identifier，手机鉴权密钥)、IMSI(International Mobile Subscriber Identification Number，国际移动用户识别码)等参数信息。终端可以通过虚拟SIM卡中存储的参数信息接入移动通信网络，以使移动通信网络为该终端分配该虚拟SIM卡对应的带宽。目前，一个虚拟SIM卡在某一时间只能被一个终端所使用，即移动通信网络会在该时间将该虚拟SIM卡对应的全部带宽都分配给该终端。然而，终端在进行某项业务时，往往只需较少的带宽就可以满足需求，则此时终端占用该虚拟SIM卡对应的全部带宽会造成带宽资源的浪费。为此，本公开实施例提供了一种带宽分配方法，来实现带宽资源的有效利用。

图1是根据一示例性实施例示出的一种带宽分配方法所涉及的实施环境的示意图。参见图1，该实施环境可以包括终端101和移动通信网络102，移动通信网络102可以包括接入网设备1021和核心网设备1022。其中，终端101可以为智能手机、平板电脑等具有虚拟SIM卡的设备，移动通信网络102可以为LTE(Long Term Evolution，长期演进)网络等，接入网设备1021可以包括BS(Base Station，基站)、BSC(Base Station Controller，基站控制器)等，核心网设备1022可以包括MME(Mobility Management Entity，移动管理实体)、HLR(Home Location Register，归属位置寄存器)等。其中，终端101可以先通过虚拟SIM卡接入移动通信网络102中的接入网设备1021，再通过接入网设备1021接入移动通信网络102中的核心网设备1022。终端101接入核心网设备1022后，核心网设备1022就可以为终端101分配带宽。

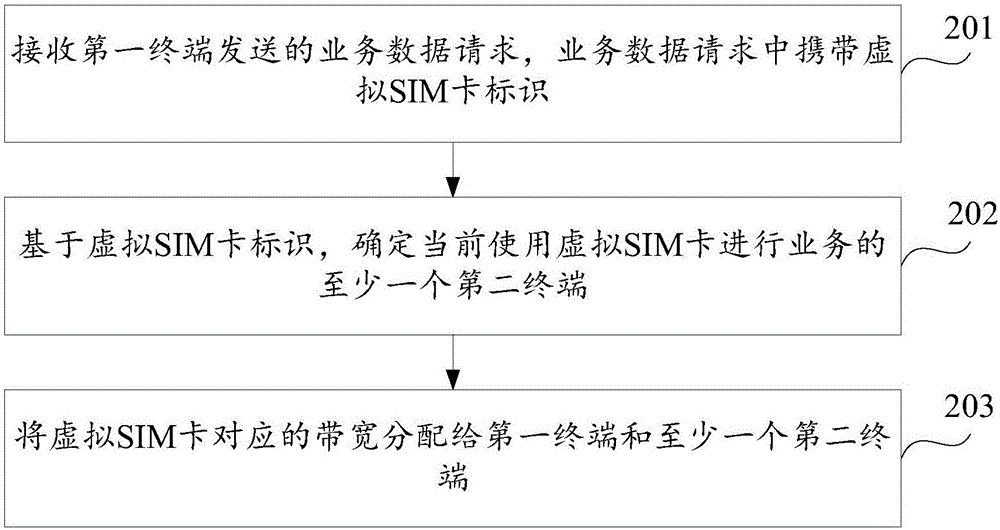

图2是根据一示例性实施例示出的一种带宽分配方法的流程图，该方法用于核心网设备中。如图2所示，该方法包括以下步骤。

在步骤201中，接收第一终端发送的业务数据请求，业务数据请求中携带虚拟SIM卡标识。

在步骤202中，基于虚拟SIM卡标识，确定当前使用虚拟SIM卡进行业务的至少一个第二终端。

在步骤203中，将虚拟SIM卡对应的带宽分配给第一终端和至少一个第二终端。

在本公开实施例中，当接收到第一终端发送的业务数据请求时，可以基于业务数据请求中携带的虚拟SIM卡标识，确定当前使用虚拟SIM卡进行业务的至少一个第二终端。之后，可以将虚拟SIM卡对应的带宽分配给第一终端和至少一个第二终端，此时第一终端和至少一个第二终端在同一时间均能够使用虚拟SIM卡来进行业务，从而提高了虚拟SIM卡对应的带宽的使用率，实现了带宽资源的有效利用。

可选地，将虚拟SIM卡对应的带宽分配给第一终端和至少一个第二终端之前，还包括：

当至少一个第二终端均接入同一接入网设备时，判断第一终端所接入的接入网设备与至少一个第二终端所接入的接入网设备是否相同；

当第一终端所接入的接入网设备与至少一个第二终端所接入的接入网设备相同时，执行将虚拟SIM卡对应的带宽分配给第一终端和至少一个第二终端的步骤。

可选地，将虚拟SIM卡对应的带宽分配给第一终端和至少一个第二终端，包括：

将虚拟SIM卡对应的带宽平均分配给第一终端和至少一个第二终端。

可选地，将虚拟SIM卡对应的带宽分配给第一终端和至少一个第二终端，包括：

确定第一终端所要进行的业务类型，以及确定至少一个第二终端中每个第二终端当前进行的业务类型；

基于第一终端所要进行的业务类型和至少一个第二终端中每个第二终端当前进行的业务类型，确定第一终端和至少一个第二终端中每个第二终端的带宽分配比例；

将虚拟SIM卡对应的带宽按照带宽分配比例分配给第一终端和至少一个第二终端。

可选地，该方法还包括：

当检测到当前占用虚拟SIM卡对应的带宽的至少一个终端中的任一终端终止业务时，将虚拟SIM卡对应的带宽分配给至少一个终端中除终止业务的终端之外的终端。

上述所有可选技术方案，均可按照任意结合形成本公开的可选实施例，本公开实施例对此不再一一赘述。

图3是根据一示例性实施例示出的一种带宽分配方法的流程图，该方法用于核心网设备中。如图3所示，该方法包括以下步骤。

在步骤301中，接收第一终端发送的业务数据请求，该业务数据请求中携带虚拟SIM卡标识。

需要说明的是，业务数据请求用于请求获取第一终端所要进行的业务的业务数据。该业务数据请求中携带的虚拟SIM卡标识用于唯一标识第一终端当前具有的虚拟SIM卡，且该虚拟SIM卡标识可以为该虚拟SIM卡中存储的IMSI等，本公开实施例对此不作限定。

另外，核心网设备接收第一终端发送的业务数据请求之前，第一终端可以通过当前具有的虚拟SIM卡中存储的参数信息与核心网设备进行鉴权，以确定该虚拟SIM卡是否有接入核心网设备的权限，以及确定核心网设备是否安全；鉴权通过后，即表明该虚拟SIM卡有接入核心网设备的权限且核心网设备安全，则此时第一终端可以向接入网设备发送携带有该虚拟SIM卡标识的业务数据请求；当该接入网设备接收到该业务数据请求时，可以将该业务数据请求发送给核心网设备。也即是，核心网设备接收到的该业务数据请求实际上是通过第一终端所接入的接入网设备转发的。

需要说明的是，虚拟SIM卡在实际应用中即表现为一个应用软件，第一终端可以从特定的下载平台中下载该虚拟SIM卡，下载完成后，第一终端可以对该虚拟SIM卡进行安装，以便后续能够使用该虚拟SIM卡中存储的参数信息。

在步骤302中，基于该虚拟SIM卡标识，确定当前使用该虚拟SIM卡进行业务的至少一个第二终端。

由于核心网设备中记录有当前接入移动通信网络的所有终端的接入信息，该接入信息包括当前使用的虚拟SIM卡信息、当前进行的业务信息等。因此，核心网设备基于该虚拟SIM卡标识，确定当前使用该虚拟SIM卡进行业务的至少一个第二终端时，可以基于当前接入移动通信网络的所有终端的接入信息，从当前接入移动通信网络的所有终端中，确定当前使用该虚拟SIM卡标识所标识的虚拟SIM卡进行业务的至少一个第二终端。

需要说明的是，当前使用该虚拟SIM卡进行业务的至少一个第二终端，即是当前占用该虚拟SIM卡对应的带宽的至少一个第二终端。

在步骤303中，将该虚拟SIM卡对应的带宽分配给第一终端和该至少一个第二终端。

需要说明的是，将该虚拟SIM卡对应的带宽分配给第一终端和该至少一个第二终端后，第一终端和该至少一个第二终端在同一时间均能够使用该虚拟SIM卡来进行业务。由于单项业务所需的带宽往往较少，因此，可以在保证第一终端和该至少一个第二终端均能正常进行业务的基础上，提高对该虚拟SIM卡对应的带宽的使用率，实现带宽资源的有效利用。

另外，将该虚拟SIM卡对应的带宽分配给第一终端和该至少一个第二终端的过程，实际上也是将该虚拟SIM卡与第一终端和该至少一个第二终端进行绑定的过程，此时原本被该至少一个第二终端所占用的带宽(即该虚拟SIM卡对应的带宽)，会被重新分配给第一终端和该至少一个第二终端。

其中，将该虚拟SIM卡对应的带宽分配给第一终端和该至少一个第二终端时，可以将该虚拟SIM卡对应的带宽平均分配给第一终端和该至少一个第二终端。或者，可以确定第一终端所要进行的业务类型，以及确定该至少一个第二终端中每个第二终端当前进行的业务类型；基于第一终端所要进行的业务类型和该至少一个第二终端中每个第二终端当前进行的业务类型，确定第一终端和该至少一个第二终端中每个第二终端的带宽分配比例；将该虚拟SIM卡对应的带宽按照该带宽分配比例分配给第一终端和该至少一个第二终端。

需要说明的是，当直接将该虚拟SIM卡对应的带宽平均分配给第一终端和该至少一个第二终端时，此时核心网设备无需进行其它操作，即可简单快速地将该虚拟SIM卡对应的带宽进行分配，带宽分配效率较高。而当将该虚拟SIM卡对应的带宽按照该带宽分配比例分配给第一终端和该至少一个第二终端时，此时为第一终端和该至少一个第二终端分配的带宽可以满足其当前的业务需求，从而保证了后续的带宽使用效果。

其中，由于该业务数据请求用于请求获取第一终端所要进行的业务的业务数据，因此，确定第一终端所要进行的业务类型时，可以基于该业务数据请求来进行确定。且基于该业务数据请求来确定第一终端所要进行的业务类型的操作可以参考相关技术，本公开实施例对此不进行详细阐述。

其中，由于该至少一个第二终端的接入信息中包括该至少一个第二终端当前进行的业务信息，因此，确定该至少一个第二终端中每个第二终端当前进行的业务类型时，可以基于该至少一个第二终端的接入信息来进行确定。且基于该至少一个第二终端的接入信息来确定该至少一个第二终端中每个第二终端当前进行的业务类型的操作可以参考相关技术，本公开实施例对此不进行详细阐述。

其中，基于第一终端所要进行的业务类型和该至少一个第二终端中每个第二终端当前进行的业务类型，确定第一终端和该至少一个第二终端中每个第二终端的带宽分配比例时，可以基于第一终端所要进行的业务类型和该至少一个第二终端中每个第二终端当前进行的业务类型，获取第一终端和该至少一个第二终端中每个终端的权重；将第一终端和该至少一个第二终端中每个终端的权重相加，得到总权重；对于第一终端和该至少一个第二终端中的每个终端，将该终端的权重除以该总权重，得到该终端的带宽分配比例。

其中，基于第一终端所要进行的业务类型和该至少一个第二终端中每个第二终端当前进行的业务类型，获取第一终端和该至少一个第二终端中每个终端对应的权重时，可以基于第一终端所要进行的业务类型，从存储的业务类型与权重之间的对应关系中，获取对应的权重，将获取的权重确定为第一终端的权重；对于该至少一个第二终端中的每个第二终端，可以基于该第二终端当前进行的业务类型，从存储的业务类型与权重之间的对应关系中，获取对应的权重，将获取的权重确定为该第二终端的权重。

需要说明的是，业务类型对应的权重用于指示进行业务时所需的带宽大小，即进行该业务所需的带宽越大，该业务类型对应的权重越大，进行该业务所需的带宽越小，该业务类型对应的权重越小。

其中，将该虚拟SIM卡对应的带宽按照该带宽分配比例分配给第一终端和该至少一个第二终端时，对于第一终端和该至少一个第二终端中的每个终端，可以先将该虚拟SIM卡对应的带宽乘以该终端的带宽分配比例，得到该终端所需分配的带宽，再将该终端所需分配的带宽分配给该终端。

实际应用中，核心网设备将带宽分配给终端时，往往是通过接入网设备来进行分配的。也即是，核心网设备确定某个终端所需分配的带宽后，会向该终端所接入的接入网设备发送带宽分配信息，该带宽分配信息中携带终端标识和该终端所需分配的带宽；当该接入网设备接收到该带宽分配信息时，可以将该终端所需分配的带宽分配给该终端标识所标识的该终端使用。

需要说明的是，该终端标识用于唯一标识该终端，且该终端标识可以为该终端的IMEI(International Mobile Equipment Identity，国际移动设备识别码)等，本公开实施例对此不作限定。

由于核心网设备是通过接入网设备为终端分配带宽的，因此，为了节省接入网设备的处理资源，进一步地，还可以当该至少一个第二终端均接入同一接入网设备时，判断第一终端所接入的接入网设备与该至少一个第二终端所接入的接入网设备是否相同；当第一终端所接入的接入网设备与该至少一个第二终端所接入的接入网设备相同时，再执行步骤303。

值得说明的是，本公开实施例中当第一终端所接入的接入网设备与该至少一个第二终端所接入的接入网设备相同时，再将该虚拟SIM卡对应的带宽分配给第一终端和该至少一个第二终端，实际上是将该虚拟SIM卡对应的带宽分配给了同一接入网设备下的终端使用，此时该虚拟SIM卡对应的带宽资源仅会被该接入网设备所处理，从而在实现了带宽资源的有效利用的基础上，还避免了多个接入网设备同时处理同一虚拟SIM卡对应的带宽资源，节省了接入网设备的处理资源。

进一步地，本公开实施例中不仅可以在接收到第一终端的业务数据请求时，对该虚拟SIM卡对应的带宽重新进行划分，也即是，将原本被该至少一个第二终端所占用的带宽，重新分配给第一终端和该至少一个第二终端。还可以在检测到当前占用该虚拟SIM卡对应的带宽的至少一个终端中的任一终端终止业务时，对该虚拟SIM卡对应的带宽重新进行划分，也即是，将该虚拟SIM卡对应的带宽分配给该至少一个终端中除终止业务的终端之外的终端，从而实现了该虚拟SIM卡对应的带宽的实时动态分配，保证了该虚拟SIM卡对应的带宽总是能够被有业务需求的终端所共享。

在本公开实施例中，当接收到第一终端发送的业务数据请求时，可以基于该业务数据请求中携带的虚拟SIM卡标识，确定当前使用该虚拟SIM卡进行业务的至少一个第二终端。之后，可以将该虚拟SIM卡对应的带宽分配给第一终端和该至少一个第二终端，此时第一终端和该至少一个第二终端在同一时间均能够使用该虚拟SIM卡来进行业务，从而提高了该虚拟SIM卡对应的带宽的使用率，实现了带宽资源的有效利用。另外，本公开实施例还可以在检测到当前占用该虚拟SIM卡对应的带宽的至少一个终端中的任一终端终止业务时，将该虚拟SIM卡对应的带宽分配给该至少一个终端中除终止业务的终端之外的终端，从而实现了该虚拟SIM卡对应的带宽的实时动态分配，保证了该虚拟SIM卡对应的带宽总是能够被有业务需求的终端所共享。

图4是根据一示例性实施例示出的一种带宽分配装置的框图。参照图4，该装置包括接收模块401，确定模块402和第一分配模块403。

接收模块401，用于接收第一终端发送的业务数据请求，业务数据请求中携带虚拟客户识别模块SIM卡标识；

确定模块402，用于基于虚拟SIM卡标识，确定当前使用虚拟SIM卡进行业务的至少一个第二终端；

第一分配模块403，用于将虚拟SIM卡对应的带宽分配给第一终端和至少一个第二终端。

可选地，该装置还包括：

判断模块，用于当至少一个第二终端均接入同一接入网设备时，判断第一终端所接入的接入网设备与至少一个第二终端所接入的接入网设备是否相同；

触发模块，用于当第一终端所接入的接入网设备与至少一个第二终端所接入的接入网设备相同时，触发第一分配模块将虚拟SIM卡对应的带宽分配给第一终端和至少一个第二终端。

可选地，第一分配模块包括：

第一分配单元，用于将虚拟SIM卡对应的带宽平均分配给第一终端和至少一个第二终端。

可选地，第一分配模块包括：

第一确定单元，用于确定第一终端所要进行的业务类型，以及确定至少一个第二终端中每个第二终端当前进行的业务类型；

第二确定单元，用于基于第一终端所要进行的业务类型和至少一个第二终端中每个第二终端当前进行的业务类型，确定第一终端和至少一个第二终端中每个第二终端的带宽分配比例；

第二分配单元，用于将虚拟SIM卡对应的带宽按照带宽分配比例分配给第一终端和至少一个第二终端。

可选地，该装置还包括：

第二分配模块，用于当检测到当前占用虚拟SIM卡对应的带宽的至少一个终端中的任一终端终止业务时，将虚拟SIM卡对应的带宽分配给至少一个终端中除终止业务的终端之外的终端。

在本公开实施例中，当接收到第一终端发送的业务数据请求时，可以基于该业务数据请求中携带的虚拟SIM卡标识，确定当前使用该虚拟SIM卡进行业务的至少一个第二终端。之后，可以将该虚拟SIM卡对应的带宽分配给第一终端和该至少一个第二终端，此时第一终端和该至少一个第二终端在同一时间均能够使用该虚拟SIM卡来进行业务，从而提高了该虚拟SIM卡对应的带宽的使用率，实现了带宽资源的有效利用。

关于上述实施例中的装置，其中各个模块执行操作的具体方式已经在有关该方法的实施例中进行了详细描述，此处将不做详细阐述说明。

图5是根据一示例性实施例示出的一种带宽分配装置的框图。该带宽分配装置可以由软件、硬件或者两者的结合实现成为核心网设备的部分或者全部，该核心网设备可以为图1所示的核心网设备。该带宽分配装置可以包括：发射机501、接收机502、存储器503、处理器504以及通信总线505。

其中，发射机501可以用于发送数据和/或信令等。接收机502可以用于接收数据和/或信令等。

其中，存储器503可以用于存储用于执行上述带宽分配方法的一个或多个软件程序和/或模块。存储器503可以是ROM(Read-only Memory，只读存储器)、RAM(Random Access Memory，随机存取存储器)、EEPROM(Electrically Erasable Programmable Read-Only Memory，电可擦可编程只读存储器)、CD-ROM(Compact Disc Read-Only Memory，只读光盘)、磁盘存储介质，或者能够用于携带或存储具有指令或数据结构形式的期望的程序代码并能够由集成电路存取的任何其它介质，但不限于此。

其中，处理器504可以是一个通用CPU(Central Processing Unit，中央处理器)、微处理器、ASIC(Application-Specific Integrated Circuit，特定应用集成电路)，或一个或多个用于控制本发明方案程序执行的集成电路。处理器504可以通过运行存储在存储器503内的软件程序和/或模块，以及调用存储在存储器503内的数据，来实现上述图2实施例所提供的带宽分配方法。

其中，通信总线505可包括一通路，在上述组件之间传送信息。

本领域技术人员在考虑说明书及实践这里公开的发明后，将容易想到本发明的其它实施方案。本申请旨在涵盖本发明的任何变型、用途或者适应性变化，这些变型、用途或者适应性变化遵循本发明的一般性原理并包括本公开未公开的本技术领域中的公知常识或惯用技术手段。说明书和实施例仅被视为示例性的，本发明的真正范围和精神由下面的权利要求指出。

应当理解的是，本发明并不局限于上面已经描述并在附图中示出的精确结构，并且可以在不脱离其范围进行各种修改和改变。本发明的范围仅由所附的权利要求来限制。
