一种电视节目的前端切换系统及方法与流程

本发明涉及数字电视技术领域，尤其涉及一种电视节目的前端切换系统及方法。

背景技术：

条件接收系统CAS(Conditional Access System)是付费数字电视广播的核心技术，其主要功能是阻止非法入侵数字广播网络，并允许被授权的用户收看特定的节目而使未被授权的用户无法收看。但目前的CAS系统中，切换电视节目的操作都是由终端机顶盒发起，也就是由用户直接操作。当节目提供方有重要事件要告知客户时，只能通过在画面中插入字幕、图片等静态的方式操作，但这种方式很难准确地将复杂的信息呈现给客户。

技术实现要素：

本发明提供一种电视节目的前端切换系统及方法，解决了在前端切换控制设备封装待切换节目的节目标识，再通过前端加扰设备加扰最后通过终端机顶盒解扰实现远程切换特定节目的技术问题。

为解决以上技术问题，本发明提供一种电视节目的前端切换系统，包括前端切换控制设备及与其连接的前端加扰设备，还包括与所述前端加扰设备连接的终端机顶盒；

所述前端切换控制设备，用于为每个节目生成节目标识并封装进授权控制信息，当有切换请求时，将待切换节目的节目标识和所述切换请求封装成授权管理信息，并将所述授权管理信息与含有所有节目的节目标识的授权控制信息一起发送到所述前端加扰设备；

所述前端加扰设备用于接收所述前端切换控制设备发送的授权管理信息和授权控制信息及节目供应设备发送的节目数据流，将授权控制信息中的节目标识添加到节目数据流中，并对节目数据流进行加扰，然后将所述授权管理信息、授权控制信息和节目数据流组成节目流一起发送到所述终端机顶盒；

所述终端机顶盒用于接收所述节目流，并从所述授权管理信息中解析出待切换节目的节目标识后，在节目数据流中查找出对应的节目标识，并将当前电视节目切换为待切换节目。

具体地，所述节目标识由网络ID、TS流ID和节目ID组成；所述节目标识为所述每个节目的唯一标识。

进一步地，所述前端加扰设备所述终端机顶盒之间还连接有前端复用器21与终端调制器；所述前端复用器21用于对所述前端加扰设备发送的所述节目流进行复用后发送到所述终端调制器；所述终端调制器用于对所述前端复用器21复用后的所述节目流进行解调并发送到所述终端机顶盒。

进一步地，一台所述前端切换控制设备管理至少一台所述前端加扰设备；一台所述前端加扰设备管理至少一台所述终端机顶盒。

本发明还提供一种电视节目的前端切换方法，包括以下步骤：

S1.所述前端切换控制设备为每个节目生成节目标识并封装进授权控制信息，当有切换请求时，将待切换节目的节目标识和所述切换请求封装成授权管理信息；

S2.所述前端切换控制设备将所述授权管理信息与授权控制信息一起发送到所述前端加扰设备；

S3.所述前端加扰设备接收所述前端切换控制设备发送的授权管理信息和授权控制信息及外部节目供应设备发送的节目数据流，将授权控制信息中的节目标识添加到节目数据流中并对节目进行加扰，然后将所述授权管理信息、授权控制信息与节目数据流组成节目流一起发送到所述终端机顶盒；

S4.所述终端机顶盒接收所述节目流，并从所述授权管理信息中解析出待切换节目的节目标识后，在节目数据流中查找出对应的节目标识，并将当前电视节目切换为待切换节目。

进一步地，所述步骤S5还包括实现过程：所述前端加扰设备发送所述节目流到所述前端复用器；所述前端复用器对所述前端加扰设备发送的所述节目流进行复用后发送到所述终端调制器；所述终端调制器接收并解调所述前端复用器复用后的所述节目流后发送到所述终端机顶盒。

本发明提供的一种电视节目的前端切换系统及方法，节目提供商通过前端切换控制设备直接封装待切换节目的节目标识，再发送到前端加扰设备加扰，最后由终端机顶盒解扰实现远程切换特定节目，节目提供商可直接切换用户当前收看的节目，并采用加扰技术与复用技术准确地将复杂的信息呈现给客户，用于发布重要通知或插播重要广告以便及时应对突发状况。

附图说明

图1是本发明实施例提供一种电视节目的前端切换系统的结构示意图；

图2是本发明实施例提供的一种电视节目的前端切换方法的流程简图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述。以下仅为较佳实施例，不构成对本发明保护范围的限制。

参见图1，是本发明实施例提供一种电视节目的前端切换系统的结构示意图。在本实施例中，所述的一种电视节目的前端切换系统，包括前端切换控制设备10及与其连接的前端加扰设备20，还包括与所述前端加扰设备20连接的终端机顶盒30；

所述前端切换控制设备10，用于为每个节目生成节目标识并封装进授权控制信息(ECM)，当有切换请求时，将待切换节目的节目标识和所述切换请求封装进授权管理信息(EMM)，并将所述授权管理信息(EMM)与含有所有节目的节目标识的授权控制信息(ECM)——(EMM&ECM)通过TCP/IP网络一起发送到所述前端加扰设备20。整个前端切换控制设备10的具体操作搭载于条件接收系统CAS(Conditional Access System)。

所述前端加扰设备20用于接收所述前端切换控制设备10发送的授权管理信息(EMM)和授权控制信息(ECM)及节目供应设备发送的节目数据流，将所述授权管理信息(EMM)中的节目标识添加到节目数据流中，并对节目数据流进行加扰，然后将所述授权管理信息(EMM)、授权控制信息(ECM)和节目数据流组成节目流一起发送到所述终端机顶盒30；所述节目标识由网络ID、TS流ID和节目ID组成；所述节目标识为所述每个节目的唯一标识。

所述终端机顶盒30用于接收所述节目流，并从所述授权控制信息(EMM)中解析出待切换节目的节目标识后，在节目数据流中查找出对应的节目标识，并将当前电视节目切换为待切换节目。

所述前端加扰设备20所述终端机顶盒30之间还连接有前端复用器21与终端调制器31(QAM调制器)；所述前端复用器21用于对所述前端加扰设备20发送的所述节目流进行复用后发送到所述终端调制器31(QAM调制器)；所述终端调制器31(QAM调制器)用于对所述前端复用器21复用后的所述节目流进行解调并发送到所有的终端机顶盒30(机顶盒1～机顶盒N，N≥1)。

在本实施例中，一台所述前端切换控制设备10管理至少一台所述前端加扰设备20；一台所述前端加扰设备20管理至少一台所述终端机顶盒30。

采用本系统，节目提供商可直接在前端切换控制设备10可直接切换节目、发布重要通知或插播重要广告以便及时应对突发状况等，无需用户直接操作，能够做到远程调控。

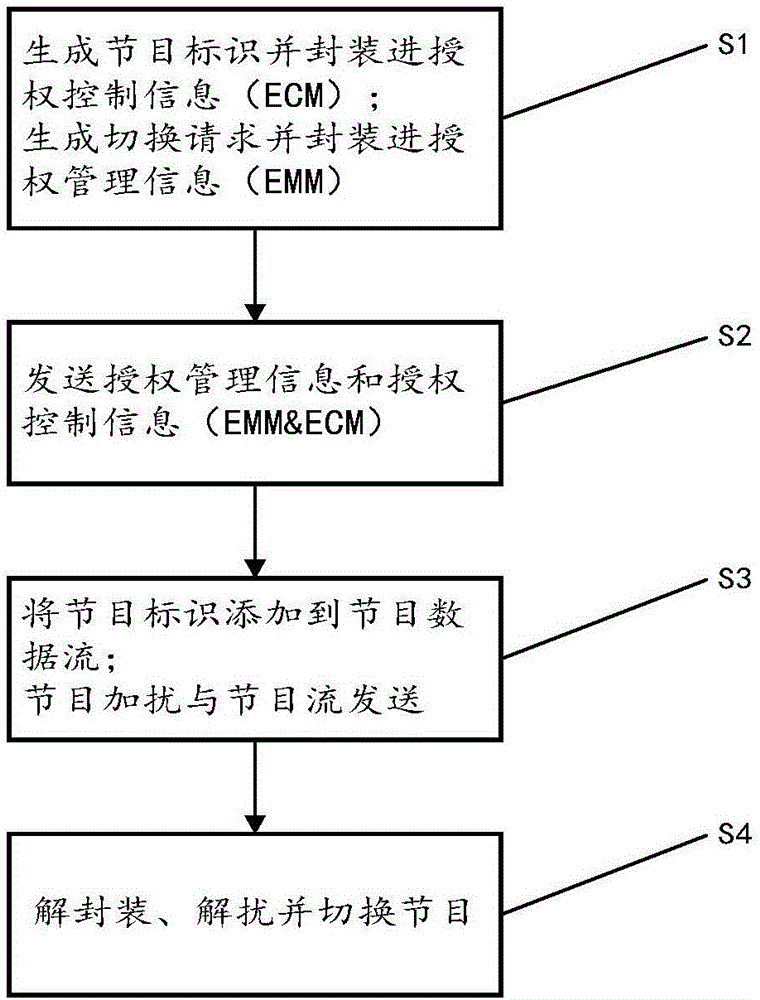

参考图2，是本发明实施例提供的一种电视节目的前端切换方法的流程图。在本实施例中，本发明实施例还提供一种基于上述电视节目的前端切换系统的电视节目的前端切换方法，包括以下步骤：

S1.生成节目标识并封装进授权控制信息(ECM)，生成切换请求和切换节目标识并封装进授权管理信息(EMM)——所述前端切换控制设备10为每个节目生成节目标识并封装进授权控制信息，如有切换请求，将待切换节目的节目标识和所述切换请求封装进授权管理信息(EMM)；

S2.发送授权管理信息与授权控制信息(EMM&ECM)——所述前端切换控制设备10将所述授权管理信息(EMM)与授权控制信息(ECM)一起发送到所述前端加扰设备20；

S3.将节目标识添加到节目数据流；节目加扰与节目流发送——所述前端加扰设备20接收所述前端切换控制设备10发送的授权管理信息(EMM)和授权控制信息(ECM)及外部节目供应设备发送的节目数据流，将所述授权控制信息(ECM)中的节目标识添加进节目数据流，并对节目数据流进行加扰，然后将所述授权管理信息(EMM)、授权控制信息(ECM)与节目数据流组成节目流一起发送到所述终端机顶盒30；

S4.解封装、解扰并切换节目——所述终端机顶盒30接收所述节目流，并从所述授权管理信息(EMM)中解析出待切换节目的节目标识后，在所述节目数据流中查找出对应的节目标识，并将当前电视节目切换为待切换节目。

其中，所述步骤S3还包括实现过程：所述前端加扰设备20先发送所述节目流到所述前端复用器21；所述前端复用器21对所述前端加扰设备20发送的所述节目流进行复用后再发送到所述终端调制器31(QAM调制器)；所述终端调制器31(QAM调制器)接收并解调所述前端复用器21复用后的所述节目流后发送到所述终端机顶盒30。经过加扰、复用、解扰及解复用能够提高所述节目流的传输质量与效率，能够更加准确地将复杂的信息呈现给客户。

以上所述是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本发明的保护范围。
