一种带蓝牙与照明功能的耳背式助听器的制作方法

本实用新型涉及医疗设备领域，具体为一种带蓝牙与照明功能的耳背式助听器。

背景技术：

助听器是一种供听障者使用的、补偿听力损失的小型扩音设备，其发展历史可以分为以下七个时代：手掌集音时代、炭精时代、真空管、晶体管、集成电路、微处理器和数字助听器时代。人类最早、最实用的“助听器”可能是听障者自己的手掌。将手掌放在耳朵边形成半圆形喇叭状，可以很好地收集声音。虽然这种方法的增益效果仅为3dB左右，而且也不是现代意义上的助听器，但是，这是最自然的助听方法。直到现在仍然可以看到一些老年人在倾听别人讲话时用手掌来集音的情况。许多哺乳动物都有硕大的耳朵，所以它们的听力比人要好得多。

传统的助听器无法与通讯设备无线连接，不方便听力障碍者接听电话，功能单一，设计不够智能合理，为此我们提出一种带蓝牙与照明功能的耳背式助听器来解决以上存在的问题。

技术实现要素：

本实用新型的目的在于提供一种带蓝牙与照明功能的耳背式助听器，以解决上述背景技术中提出的无法与通讯设备无线连接，不方便听力障碍者接听电话，功能单一，设计不够智能合理的问题。

为实现上述目的，本实用新型提供如下技术方案：一种带蓝牙与照明功能的耳背式助听器，包括蓝牙芯片、受话器和助听器外壳，所述助听器外壳的左侧安装有耳钩，且助听器外壳的内部安装有麦克风，所述麦克风的下方安装有接收器，所述接收器上安装有核心处理芯片,所述蓝牙芯片安装在核心处理芯片上，所述核心处理芯片的右侧安装有扩音器，所述接收器的下方安装有石墨烯电池，所述助听器外壳上安装有LED照明灯，所述LED照明灯的下方安装有音量调节键，所述音量调节键的下方安装有程控键，所述耳钩的下方安装有插头，所述插头的下方安装有耳机，所述受话器安装在耳机的左侧，所述耳机的右侧安装有耳塞连接座，所述耳塞连接座上安装有耳塞，所述接收器、音量调节键、蓝牙芯片、LED照明灯、麦克风和受话器均与核心处理芯片电性连接。

优选的，所述石墨烯电池的左侧安装有充电插口。

优选的，所述耳钩为U型结构。

优选的，所述耳塞为半圆形结构。

优选的，所述耳机与耳塞通过耳塞连接座固定连接。

与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，操作简单方便，本实用新型内置蓝牙装置，可以无线连接通讯装置，方便听力障碍者接打电话，配备有LED照明灯，可以作为日常辅助照明使用，同时利用蓝牙启动LED照明灯便于佩戴者找到助听器，内置石墨烯电池，其体积小，质量轻，续航时间长，蓄电能力强。

附图说明

图1为本实用新型的结构示意图；

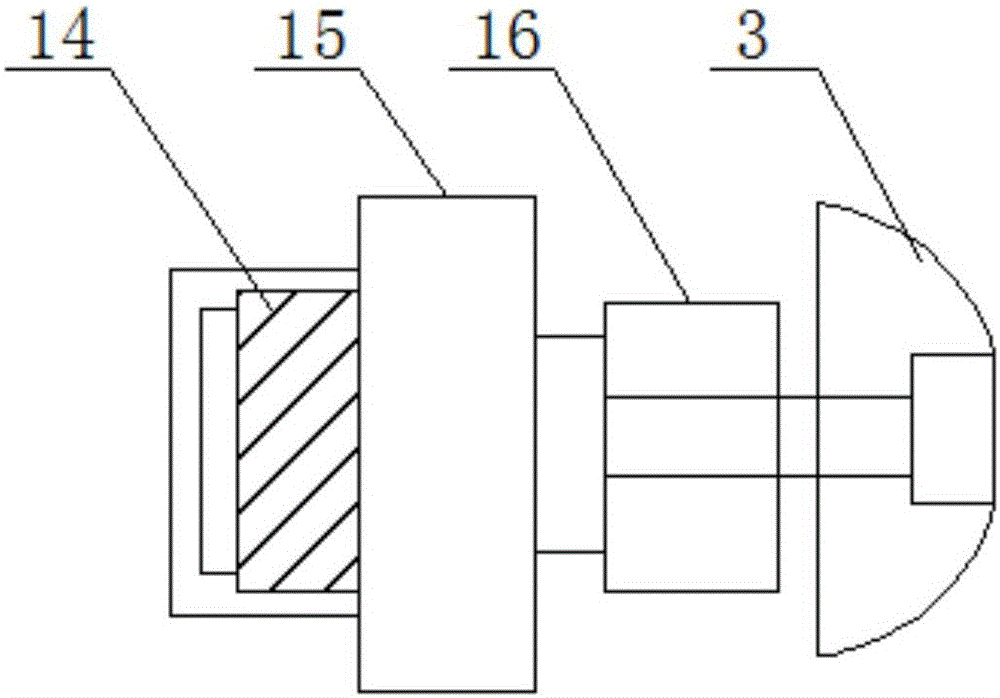

图2为本实用新型耳机的结构示意图；

图中：1-耳钩；2-插头；3-耳塞；4-接收器；5-核心处理芯片；6-充电插口；7-石墨烯电池；8-程控键；9-音量调节键；10-蓝牙芯片；11-扩音器；12-LED照明灯；13-麦克风；14-受话器；15-耳机；16-耳塞连接座；17-助听器外壳。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种带蓝牙与照明功能的耳背式助听器，包括蓝牙芯片10、受话器14和助听器外壳17，助听器外壳17的左侧安装有耳钩1，且助听器外壳17的内部安装有麦克风13，麦克风13的下方安装有接收器4，接收器4上安装有核心处理芯片5,蓝牙芯片10安装在核心处理芯片5上，核心处理芯片5的右侧安装有扩音器11，接收器4的下方安装有石墨烯电池7，助听器外壳17上安装有LED照明灯12，LED照明灯12的下方安装有音量调节键9，音量调节键9的下方安装有程控键8，耳钩1的下方安装有插头2，插头2的下方安装有耳机15，受话器14安装在耳机15的左侧，耳机15的右侧安装有耳塞连接座16，耳塞连接座16上安装有耳塞3，接收器4、音量调节键9、蓝牙芯片10、LED照明灯12、麦克风13和受话器14均与核心处理芯片5电性连接；石墨烯电池7的左侧安装有充电插口6，耳钩1为U型结构，耳塞3为半圆形结构，耳机15与耳塞3通过耳塞连接座16固定连接。

具体使用方式：该带蓝牙与照明功能的耳背式助听器按正常程序安装好过后，将助听器通过充电插口6充满电力，通过耳钩1将助听器外壳17悬挂至耳背后，将耳塞3塞入耳洞内，佩戴者听到的声音通过扩音器11传送至接收器4，接收器4将声音传送至受话器14并传入耳道，佩戴者可以通过蓝牙芯片10将助听器连接无线设备接打电话，同时可以利用LED照明灯12进行辅助照明。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
