一种LTE系统中的多子帧资源调度方法和基站设备与流程

本申请涉及通信技术领域，特别涉及一种lte系统中的多子帧资源调度方法和基站设备。

背景技术：

在目前的lte系统中，单载波最大支持20m的系统带宽，如果要支持更大的带宽，则需要采用载波聚合技术。

在3gpp协议中，支持最大5个载波的聚合，但要求下行载波数大于或者等于上行载波数。在公网运营商网络中，下行业务需求通常大于上行业务需求，3gpp定义的载波聚合可以较好地满足运营商网络。

但是，在一些行业网络应用中，会存在大量的视频监控类业务，此时上行的业务需求大于下行的业务需求，在这种情况下，3gpp定义的载波聚合方案无法很好地满足行业网络的需求。

为了更好地满足大量的上行业务需求场景，需要引入上行载波数大于下行载波数的非对称载波聚合技术。例如，如图1所示，目前的公安行业拥有351～356以及361～366的2*5m的fdd频谱，同时还拥有336～344的8m非对称频谱。如果采用上述的上行载波聚合，则可以将351～356/361～366的fdd频谱作为fdd主载波，将336～344的非对称频谱作为增补上行载波(sul)。

在非对称上行载波聚合场景下，一个下行载波需要同时调度多个上行载波，如果下行载波的带宽较小，则在调度多个上行载波时，其下行控制信道(pdcch)资源就会比较紧张，会造成pdcch资源不足的问题。比如如果下行载波的带宽为1.4m带宽，则一个下行子帧仅有6个控制信道单元(cce)可用。

目前3gpp标准中有两种可能用于解决上述问题的技术，但是分别存在对应的问题：

1)epdcch信道：当pdcch资源不足时，可以将一部分pdsch资源划分出来作为epdcch信道使用。但是，当下行载波带宽较小时，pdsch资源同样比较紧张，epdcch会大大影响下行容量。

2)传输时间间隔绑定(ttibundling)：当用户配置为ttibundling模式时，一次pdcch调度可以分配4个子帧的上行pusch。但是，ttibundling有很多限制，比如最多仅能分配3个资源块(rb)，可调度的最大tb块大小为2216，最大速率仅为554kbps，无法支持更高速率的用户调度。

可见，上述技术无法解决现有多子帧调度中pdcch资源不足的问题。

技术实现要素：

本申请提供了一种lte系统中的多子帧调度方法和基站设备，以有效提升pdcch调度pusch资源的效率，解决pdcch资源不足的问题。

本申请公开了一种多子帧调度方法，包括：

通过一个物理下行控制信道pdcch对同一混合自动重传请求harq进程的n个子帧进行授权，其中，n为大于等于1的整数。

较佳的，所述pdcch授权的第一个子帧，根据所述pdcch指示的内容确定该harq进程当前所传输的数据是重传数据还是新传数据。

较佳的，所述pdcch授权的第2个到第n个子帧，根据前次传输的ack/nack指示来确定该harq进程当前所传输的数据是重传数据还是新传数据，如果该harq进程的前次传输的ack/nack指示是ack或者该harq进程已经达到最大重传次数，则该harq进程当前所传输的数据是新传数据，否则为重传数据。

较佳的，基站通过以下方式的至少一种将子帧数目n指示给ue：

a)通过pdcch中携带授权周期n进行指示；

b)通过rrc信令配置给ue；

c)通过广播信令配置给ue。

本申请还公开了一种基站设备，包括：处理器和通信模块，所述处理器用于：

通过所述通信模块发送指令，所述指令通过一个物理下行控制信道pdcch对同一混合自动重传请求harq进程的n个子帧进行授权，其中，n为大于等于1的整数。

较佳的，所述pdcch授权的第一个子帧，根据所述pdcch指示的内容确定该harq进程当前所传输的数据是重传数据还是新传数据。

较佳的，所述pdcch授权的第2个到第n个子帧，根据前次传输的ack/nack指示来确定该harq进程当前所传输的数据是重传数据还是新传数据，如果该harq进程的前次传输的ack/nack指示是ack或者该harq进程已经达到最大重传次数，则该harq进程当前所传输的数据是新传数据，否则为重传数据。

较佳的，所述处理器通过在pdcch中携带授权周期n对所述子帧数目n进行指示，或者通过rrc信令对所述子帧数目n进行指示，或者通过广播信令对所述子帧数目n进行指示。

由上述技术方案可见，本申请提出的多子帧调度方法可以有效提升pdcch调度pusch资源的效率，解决pdcch资源不足的问题。

附图说明

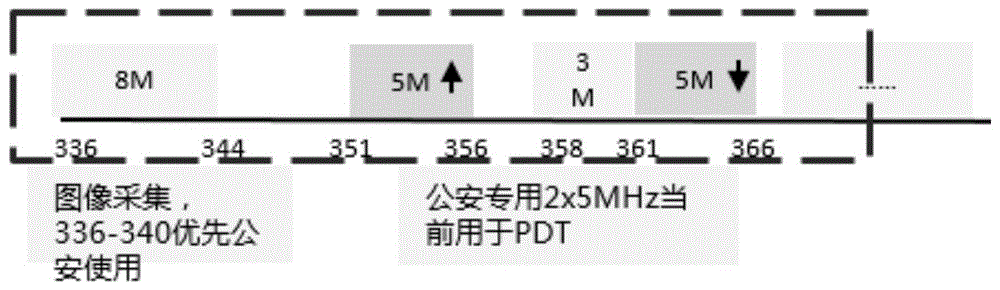

图1为现有公安行业拥有的fdd频谱和非对称频谱的示意图；

图2为现有lte系统中单子帧调度方法的示意图；

图3为现有ttibundling调度方法的示意图；

图4为本发明多子帧调度方法的示意图；

图5为本发明基站设备的组成结构示意图。

具体实施方式

为使本申请的目的、技术方案及优点更加清楚明白，以下参照附图并举实施例，对本申请作进一步详细说明。

在lte系统中，上行存在三种资源调度方法：(a).单子帧调度方法；(b).ttibundling调度方法；(c).半静态调度方法。下面对这三种资源调度方法分别予以简要说明：

(a).单子帧调度方法：在lte系统中，上行调度采用同步harq方式，以fdd为例，上行支持8个harq进程，除了nack发起的非适应性重传，每次pdcch授权仅能分配一个harq的一个子帧资源，如图2所示。

(b).ttibundling调度方法：在3gpp中，为了提升边缘用户的上行覆盖，在上行引入了ttibundling模式。在ttibundling模式下，fdd的harq进程数变为4个，如图3所示。

对于ttibundling模式，绑定的4个子帧会分别发送一个tb块的不同rv编码版本，但有如下限制：

1)最大只能调度3个rb。

2)可调度的最大tb块大小为2216，对于fdd而言，理论上支持的最大速率为554kbps，这无法满足视频回传等大容量上行业务。表1为传输块大小指示itbs与物理资源块数量nprb以及可调度的最大tb块大小的对应关系表。

表1

3)仅限制使用qpsk。

对于非对称载波聚合场景，一个下行载波需要调度多个上行载波，下行pdcch极其受限，而3gpp的ttibundling仅能满足小带宽速率用户的调度，无法满足视频回传等大速率用户的调度需求，无法有效解决pdcch资源不足的问题。

(c).半静态调度方法：

3gpp还支持半静态调度的方式，但半静态调度支持的最小周期为10ms，而且调度灵活性差，无法满足视频回传这类需要大容量、快速调度的需求。

本发明提出一种多子帧调度方法，通过一个pdcch对同一harq进程的多个子帧进行授权来实现多子帧调度，其中，子帧数为n，n为大于等于1的整数。

pdcch授权的第一个子帧，根据pdcch指示的内容确定该harq进程当前所传输的数据是重传数据还是新传数据。pdcch授权的第2个到第n个子帧，根据前次传输的ack/nack指示来确定该harq进程当前所传输的数据是重传数据还是新传数据，如果该harq进程的前次传输是ack或者该harq进程已经达到最大重传次数，则该harq进程当前所传输的数据为新传数据，否则为重传数据。

本申请中，harq进程数按照现有协议标准进行确定，例如：绑定模式下，fdd的harq进程数为4，非绑定模式下，fdd的harq进程数为8。图4所示示例中，以fdd，harq进程数是8为例进行说明。

对于pdcch授权分配的子帧数目n，可以通过以下几种方式由enodeb指示给ue：

a)通过pdcch中携带授权周期n进行指示。

如图4所示，harq进程数为8，因此，授权周期n即为pdcch授权分配的子帧数目n。

通过pdcch中携带授权周期n进行指示的方式，具有较高的灵活性，可以分别针对每个ue采用不同的调度方式，例如：对某些ue采用多子帧调度方式，对某些ue采用单子帧调度方式。此外，对于同一ue，可以实时调整其调度方式，在不同时刻采用不同的调度方式。

b)通过rrc信令配置给ue。

这种方式下，可以对不同的ue采用不同的调度方式。

例如：对于上行业务需求较大的ue，可以采用本发明多子帧调度方式；而对于其他ue，则采用单子帧调度方式，enodeb通过rrc信令将不同的配置发送给对应的ue。

另外也可以根据用户的覆盖情况来为用户选择不同的调度方式，比如位于小区边缘的用户，覆盖较差，消耗较多的pdcch资源，可以对其采用多子帧调度方式，节省pdcch开销，距离基站较近的用户，对pdcch消耗较少，可以为其采用单子帧调度方式。

c)通过广播信令配置给ue。

这种方式通过广播信令将pdcch授权分配的子帧数目n配置给enodeb下的所有ue，因此，对于同一enodeb下的所有ue只能采取同一种调度方式。

对应于上述方法，本申请还公开了一种基站设备，其组成结构如图5所示，包括：处理器和通信模块，所述处理器用于：

通过所述通信模块发送指令，所述指令通过一个物理下行控制信道pdcch对同一混合自动重传请求harq进程的n个子帧进行授权，其中，n为大于等于1的整数。

较佳的，所述pdcch授权的第一个子帧，根据所述pdcch指示的内容确定该harq进程当前所传输的数据是重传数据还是新传数据。

较佳的，所述pdcch授权的第2个到第n个子帧，根据前次传输的ack/nack指示来确定该harq进程当前所传输的数据是重传数据还是新传数据，如果该harq进程的前次传输的ack/nack指示是ack或者该harq进程已经达到最大重传次数，则该harq进程当前所传输的数据是新传数据，否则为重传数据。

较佳的，所述处理器通过在pdcch中携带授权周期n对所述子帧数目n进行指示，或者通过rrc信令对所述子帧数目n进行指示，或者通过广播信令对所述子帧数目n进行指示。

上述的示例是以fddlte为说明，但上述多子帧调度方法不仅适用于fddlte，对于td-lte也可以使用同样的方法来实现多子帧调度。

以上所述仅为本申请的较佳实施例而已，并不用以限制本申请，凡在本申请的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本申请保护的范围之内。
