一种防强光的摄像头的制作方法

本技术涉及摄像头，尤其涉及一种防强光的摄像头。

背景技术：

1、在高速对车辆逆行拍摄时，常使用到摄像头对车辆的车牌和车型进行拍摄上传。

2、现有技术中摄像头通过壳体、镜头组合而成，但是设备摄像头在进行使用过程中，无法对阳光进行遮挡，容易影响摄像头进行拍摄的情况。

3、为了解决摄像头无法遮挡阳光的问题，现有技术是采用安装防护罩的方式进行处理，但是防护罩只能对不同的阳光进行遮挡，在夜间车辆开大灯时，防护罩无法对强光进行遮挡，造成摄像头拍摄不清晰的情况出现，无法很好地对摄像头进行防强光处理，进而导致摄像头防强光效果差的问题。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在摄像头防强光效果差的缺点，而提出的一种防强光的摄像头。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种防强光的摄像头，包括机体和防护装置，所述机体的表面设置有防护壳，所述机体的一侧表面设置有镜头，所述机体的下表面设置有连接件，所述防护装置设置在机体的表面上，所述防护装置包括支架和遮光盖，所述支架与机体的表面固定连接，所述遮光盖位于镜头的一侧设置，所述遮光盖的表面固定连接有滑杆，所述支架的表面开设有圆孔，所述滑杆与圆孔的内壁滑动连接，通过设置滑杆，可以在支架中滑动遮光盖的位置，遮光盖可以将夜间车辆大灯射过来强光进行遮挡，降低了摄像头检测记录高速上逆行的车辆，在夜间车辆易开大灯，影响车辆检测拍照的情况。

3、优选的，所述遮光盖的一侧表面固定连接有齿条，所述支架的表面开设有方形孔，所述方形孔供齿条穿过，所述方形孔的内壁转动连接有齿轮，所述齿轮与齿条啮合连接，通过齿轮配合齿条，可以带动遮光盖进行移动。

4、优选的，所述支架的一侧表面固定连接有电机一，所述电机一的输出端与齿轮的表面固定连接，通过设置电机一，可以自动控制遮光盖进行上下移动，提高设备整体的易用性。

5、优选的，所述支架靠近遮光盖的一侧表面固定连接有清理垫，所述清理垫的纵截面呈矩形，通过设置清理垫，方便对遮光盖表面的灰尘进行清理，提高拍摄的清晰度。

6、优选的，所述机体靠近防护壳的一侧设置有调节装置，所述调节装置包括滑套，所述滑套的个数有两个，两个所述滑套与机体的两侧表面固定连接，所述防护壳的表面固定连接有两个滑块，所述滑块与滑套的内壁滑动连接，所述机体的一侧表面固定连接有两个空心座，所述空心座的内壁转动连接有驱动杆，所述驱动杆的两端均固定连接有收卷头，所述滑块的表面固定连接有拉绳，所述滑套的表面开设有圆形孔，所述圆形孔供拉绳穿过，所述拉绳的一端与收卷头的表面固定连接，所述机体的一侧表面固定连接有电机二，所述电机二的输出端通过皮带与驱动杆传动连接，通过电机二配合驱动杆和收卷头，可以在滑套中调节防护罩的位置，降低了传统摄像头防护罩位于固定式，不便于进行调节，在大风大雨的天气中，雨水容易拍打摄像机拍摄处影响寿命的情况。

7、优选的，所述滑块与滑套内壁相对应的一侧固定连接有第一弹簧，所述第一弹簧的个数有两个，通过设置第一弹簧，便于控制防护壳进行复位移动。

8、优选的，所述滑套的表面设置有辅助轮，所述辅助轮供拉绳进行移动，通过设置辅助轮，可以降低拉绳在移动时出现磨损的情况。

9、与现有技术相比，本实用新型的优点和积极效果在于：

10、1、本实用新型中，设备通过镜头来拍摄逆行车辆，通过设置防护装置，当需要使用设备时，打开电机一，电机一带动齿轮进行转动，齿轮配合齿条，使滑杆带动遮光盖在支架中进行滑动，清理垫可以对遮光盖的表面进行清理，移动至一定位置时，遮光盖即可对镜头进行遮挡强光，通过设置防护装置，便于对摄像头遮挡强光，可以有效的降低了摄像头在检测记录高速上逆行的车辆时，容易受到车辆大灯强光照射的现象，降低了摄像头拍摄不清晰影响拍摄效果的情况，进而提高了设备整体的易用性。

11、2、本实用新型中，通过设置调节装置，当需要使用设备时，打开电机二，电机二带动驱动杆和收卷头进行转动，收卷头配合拉绳拉动滑块和防护壳在滑套中进行移动，第一弹簧受力形变产生弹力，即可对防护壳进行调节，通过设置调节装置，便于对设备进行调节遮雨，可以有效的降低了设备中防护罩为固定式在遇到大风大雨时，无法对雨水进行遮挡的现象，降低了雨水拍打摄像处影响寿命的情况，进而提高了设备整体的实用性。

技术特征：

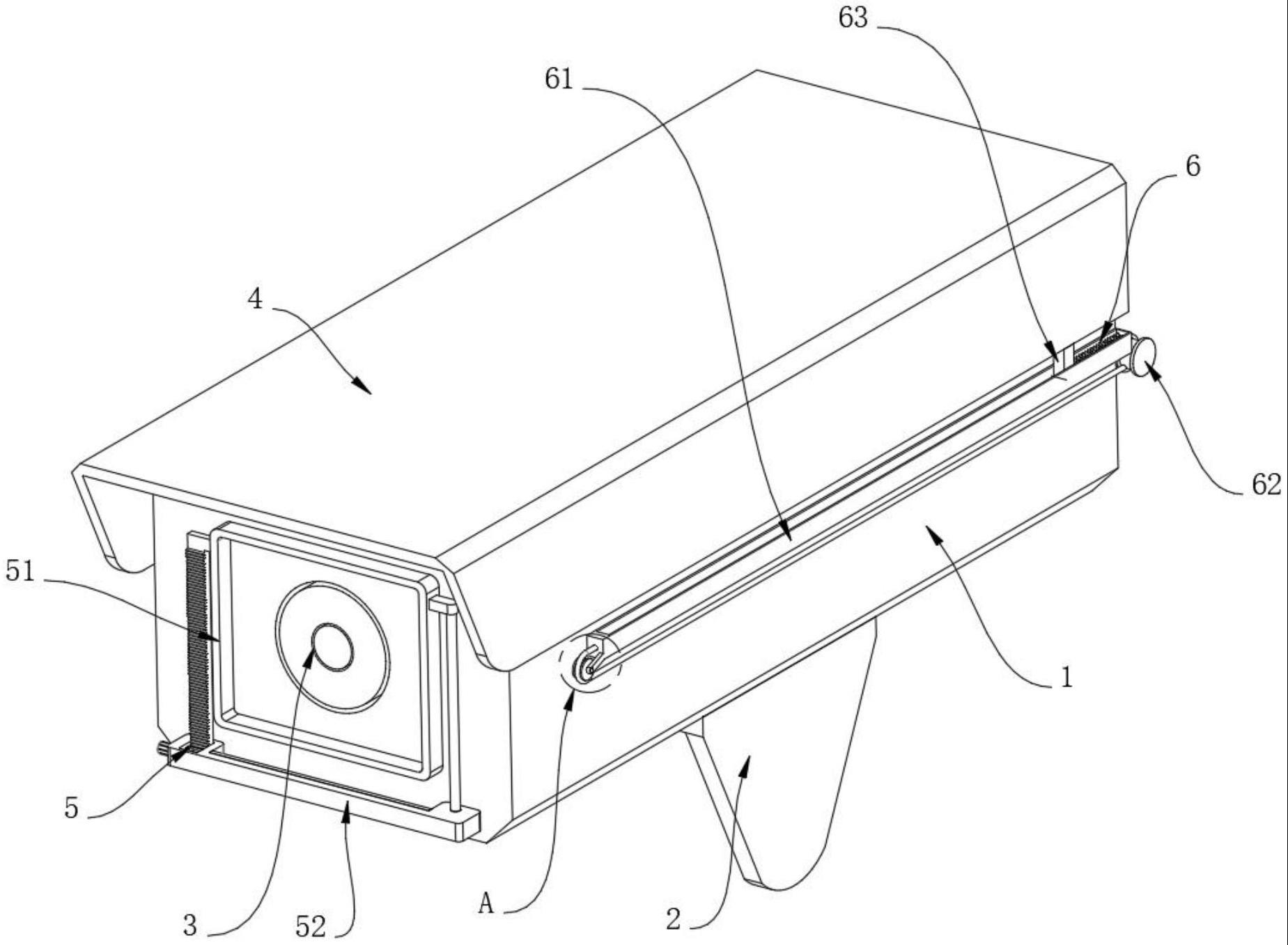

1.一种防强光的摄像头，包括机体(1)和防护装置(5)，其特征在于：所述机体(1)的表面设置有防护壳(4)，所述机体(1)的一侧表面设置有镜头(3)，所述机体(1)的下表面设置有连接件(2)，所述防护装置(5)设置在机体(1)的表面上，所述防护装置(5)包括支架(52)和遮光盖(51)，所述支架(52)与机体(1)的表面固定连接，所述遮光盖(51)位于镜头(3)的一侧设置，所述遮光盖(51)的表面固定连接有滑杆(54)，所述支架(52)的表面开设有圆孔，所述滑杆(54)与圆孔的内壁滑动连接。

2.根据权利要求1所述的一种防强光的摄像头，其特征在于：所述遮光盖(51)的一侧表面固定连接有齿条(55)，所述支架(52)的表面开设有方形孔，所述方形孔的内壁转动连接有齿轮(57)，所述齿轮(57)与齿条(55)啮合连接。

3.根据权利要求2所述的一种防强光的摄像头，其特征在于：所述支架(52)的一侧表面固定连接有电机一(56)，所述电机一(56)的输出端与齿轮(57)的表面固定连接。

4.根据权利要求1所述的一种防强光的摄像头，其特征在于：所述支架(52)靠近遮光盖(51)的一侧表面固定连接有清理垫(53)，所述清理垫(53)的纵截面呈矩形。

5.根据权利要求1所述的一种防强光的摄像头，其特征在于：所述机体(1)靠近防护壳(4)的一侧设置有调节装置(6)，所述调节装置(6)包括滑套(61)，所述滑套(61)的个数有两个，两个所述滑套(61)与机体(1)的两侧表面固定连接，所述防护壳(4)的表面固定连接有两个滑块(63)，所述滑块(63)与滑套(61)的内壁滑动连接，所述机体(1)的一侧表面固定连接有两个空心座(66)，所述空心座(66)的内壁转动连接有驱动杆(64)，所述驱动杆(64)的两端均固定连接有收卷头(62)，所述滑块(63)的表面固定连接有拉绳(67)，所述滑套(61)的表面开设有圆形孔，所述拉绳(67)的一端与收卷头(62)的表面固定连接，所述机体(1)的一侧表面固定连接有电机二(65)，所述电机二(65)的输出端通过皮带与驱动杆(64)传动连接。

6.根据权利要求5所述的一种防强光的摄像头，其特征在于：所述滑块(63)与滑套(61)内壁相对应的一侧固定连接有第一弹簧(68)，所述第一弹簧(68)的个数有两个。

7.根据权利要求5所述的一种防强光的摄像头，其特征在于：所述滑套(61)的表面设置有辅助轮(69)。

技术总结
本技术涉及摄像头技术领域，具体为一种防强光的摄像头，包括机体和防护装置，机体的表面设置有防护壳，机体的一侧表面设置有镜头，机体的下表面设置有连接件，防护装置设置在机体的表面上，防护装置包括支架和遮光盖，支架与机体的表面固定连接，遮光盖位于镜头的一侧设置，遮光盖的表面固定连接有滑杆，支架的表面开设有圆孔，滑杆与圆孔的内壁滑动连接。本技术，通过设置防护装置，便于对摄像头遮挡强光，可以有效的降低了摄像头在检测记录高速上逆行的车辆时，容易受到车辆大灯强光照射的现象，降低了摄像头拍摄不清晰影响拍摄效果的情况，进而提高了设备整体的易用性。

技术研发人员：康传刚,常志宏,崔建,马晓刚,李镇,刘丽娜,柏杨,付天博,刘亮,刘畅,张鹏,王泉
