一种农田自动灌溉装置的制作方法

本发明涉及农田灌溉领域，特别涉及一种农田自动灌溉装置。

背景技术：

现有的农田灌溉，一是直接通过人工灌溉，二是通过布置于农田内的灌溉装置进行灌溉，而灌溉装置一般通过人工控制灌溉或者定时灌溉，但是，人工和定时的方式均不能考虑到农田的干燥度、湿度等因素进行，使得农田的水份经常过于充足或者不足，造成了水资源浇灌不均衡，雨水天时则造成水资源浪费。

公开于该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。

技术实现要素：

本发明的目的在于提供一种农田自动灌溉装置，从而克服农田水资源浇灌不均衡的缺点。

为实现上述目的，本发明提供了一种农田自动灌溉装置，包括：

储水罐；

旋转喷头，多个该旋转喷头分布于农田中，所述储水罐的出水管路依次通过供水泵、压力罐分别与多个所述旋转喷头连接；

湿度传感器，水份传感器，温度传感器；所述湿度传感器，水份传感器及温度传感器分别设于农田中；

启动常开开关，并联的第一接触器、第二接触器、第三接触器及第四接触器的线圈；所述启动常开开关与并联的所述第一接触器、第二接触器、第三接触器及第四接触器的线圈串联接入交流电源，其中，所述第一接触器的第一常开端与所述启动常开开关并联；

第五接触器，所述第五接触器的线圈、湿度传感器的常开端及第二接触器的常开端串联接入交流电源；

第六接触器，所述第六接触器的线圈、水份传感器的常开端及第三接触器的常开端串联接入交流电源；以及

第七接触器，所述第七接触器的线圈、温度传感器的常开端及第四接触器的常开端串联接入交流电源；

其中，所述供水泵的三个接电端分别通过所述第五接触器、第六接触器及第七接触器的常开端接入三相交流电源。

优选地，上述技术方案中，所述储水罐与所述供水泵之间设有逆止阀。

优选地，上述技术方案中，所述供水泵与所述旋转喷头之间设有逆止阀。

优选地，上述技术方案中，还包括指示灯，所述指示灯与所述第一接触器的第二常开端串联接入交流电源。

与现有技术相比，本发明具有如下有益效果：

本发明通过湿度传感器检测空气的湿度、通过水份传感器检测农田的湿度及通过温度传感器检测农田的干燥度，当三者均处于异常时控制供水泵对农田进行灌溉，当参数正常后停止灌溉，使得农田灌溉合理，作物得到良好的湿度环境。

附图说明

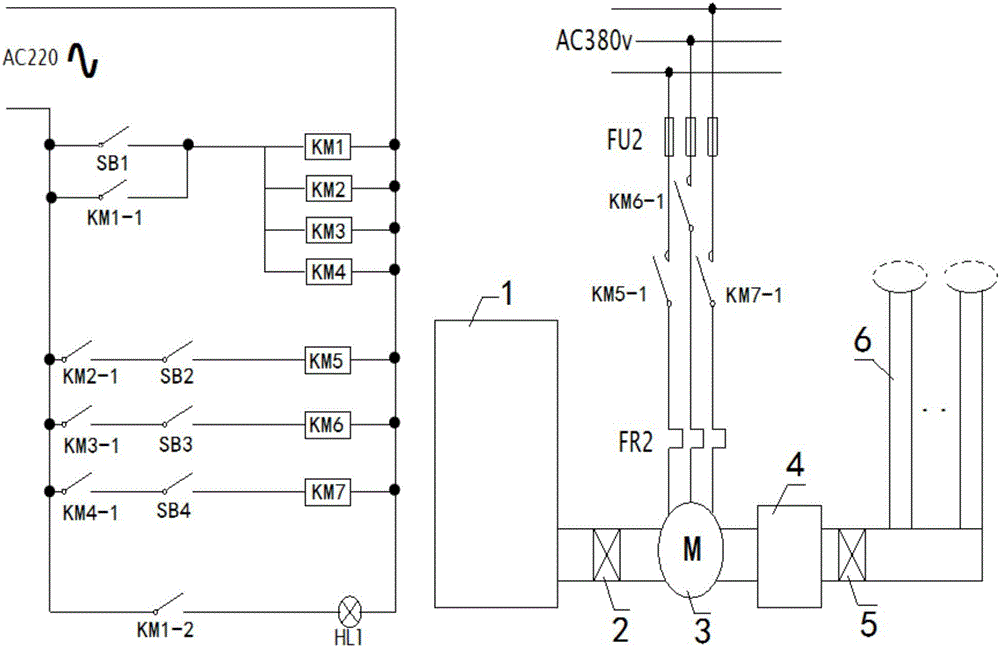

图1是根据本发明农田自动灌溉装置的示意图。

主要附图标记说明：

1-储水罐，2、5-逆止阀，3-供水泵，4-压力罐，6-旋转喷头。

具体实施方式

下面结合附图，对本发明的具体实施方式进行详细描述，但应当理解本发明的保护范围并不受具体实施方式的限制。

除非另有其它明确表示，否则在整个说明书和权利要求书中，术语“包括”或其变换如“包含”或“包括有”等等将被理解为包括所陈述的元件或组成部分，而并未排除其它元件或其它组成部分。

图1显示了根据本发明优选实施方式的农田自动灌溉装置的结构示意图。

如图1所示，农田自动灌溉装置包括：储水罐1，旋转喷头6，湿度传感器，水份传感器，温度传感器，第一接触器KM1，第二接触器KM2，第三接触器KM3，第四接触器KM4，启动常开开关SB1，第五接触器KM5，第六接触器KM6及第七接触器KM7。

继续参考图1，多个该旋转喷头6分布于农田中，用于对农田进行灌溉，储水罐1的出水管路依次通过供水泵3、压力罐4分别与多个旋转喷头6连接；储水罐1与供水泵3之间设有逆止阀2，供水泵3与旋转喷头6之间设有逆止阀5；湿度传感器，水份传感器及温度传感器分别设于农田中，分别用于获取农田环境的湿度、农田土壤的湿度及农田土壤的干燥度；启动常开开关SB1与并联的第一接触器KM1、第二接触器KM2、第三接触器KM3及第四接触器KM4的线圈串联接入交流电源，其中，第一接触器KM1的第一常开端KM1-1与启动常开开关SB1并联；第五接触器KM5的线圈、湿度传感器的常开端SB2及第二接触器KM2的常开端KM2-1串联接入交流电源；第六接触器KM6的线圈、水份传感器的常开端SB3及第三接触器KM3的常开端KM3-1串联接入交流电源；第七接触器KM7的线圈、温度传感器的常开端SB4及第四接触器KM4的常开端KM4-1串联接入交流电源；其中，供水泵3的三个接电端分别通过第五接触器的常开端KM5-1、第六接触器的常开端KM6-1及第七接触器的常开端KM7-1接入三相交流电源，指示灯HL1与第一接触器的第二常开端KM1-2串联接入交流电源。

使用时，通过湿度传感器检测空气的湿度、通过水份传感器检测农田的湿度及通过温度传感器检测农田的干燥度，当三者均处于异常时三者的常开端闭合(传感器的参数可根据所种植的农植物进行调整，该实施例就不过多介绍了)，对应的接触器的线圈得电使得对应接触器的常开端闭合，控制供水泵对农田进行灌溉，当参数正常后接触器的常开端断开停止灌溉，其中，当三者异常时才进行灌溉，当三者中有一个正常则停止灌溉，使得农田灌溉合理，作物得到良好的湿度环境。

前述对本发明的具体示例性实施方案的描述是为了说明和例证的目的。这些描述并非想将本发明限定为所公开的精确形式，并且很显然，根据上述教导，可以进行很多改变和变化。对示例性实施例进行选择和描述的目的在于解释本发明的特定原理及其实际应用，从而使得本领域的技术人员能够实现并利用本发明的各种不同的示例性实施方案以及各种不同的选择和改变。本发明的范围意在由权利要求书及其等同形式所限定。
