果园放牧限食保护装置的制作方法

本发明涉及农牧种植设施领域，尤其涉及果园放牧限食保护装置。

背景技术：

目前，已经有人开始在果园内开始放牧养殖，一是可以将果园内的杂草吃干净，二是放牧时产生的粪便可最为肥料上地，这样既解决了锄草增加劳动强度的问题，又解决了饲料的供给以及清理粪便的问题，形成循环互补。但是在果园内的枝叶，以及后期成长出的果实容易被放牧的牛羊吃掉，需要人力时时看管，无形中增加了精力投入，更是降低了生产效率。

技术实现要素：

本发明的目的在于，克服现有技术的不足之处，提供设计合理，操作简单，安全可靠的果园放牧限食保护装置，通过固定带与抱箍板将果苗环绕后，将挂钩上拉后挂至抱箍板上，挂钩下端连接的金属丝线形成果苗外形成围挡，防止放牧时果苗被误食，提高了生产效率。

本发明所述的果园放牧限食保护装置，包括有支撑杆、磁石、抱箍板、扶手、紧固螺栓、销轴、搭扣、固定孔、转筒、自动收线筒、固定带、第二锥形脚、自动卷线装置、挂钩、托盘、第一锥形脚，支撑杆是本发明所述的果园放牧限食保护装置的主体支撑件，所述的支撑杆为伸缩套筒的结构，在支撑杆的外套筒的下部设置有自动收线筒，在自动收线筒外壁上端环绕设置有固定孔，在自动收线筒上连接设置有固定带，垂直穿过固定带间隔设置有第二锥形脚，所说的第二锥形脚可将固定带固定在地上，在固定带的一侧面，并与第二锥形脚间隔设置有自动卷线装置，所说的自动卷线装置内缠绕设置有金属丝线，在自动卷线装置外裸露的金属丝线末端连接设置有挂钩，在自动收线筒上方的支撑杆外套筒上部铰接设置有搭扣，所说的搭扣可与固定孔相配合，方便将自动收线筒的位置进行固定，在支撑杆的内连杆上部横向穿插设置有可自由转动的销轴，在销轴的两端分别连接设置半圆的抱箍板，在抱箍板靠近销轴的远端连接设置有磁石，通过磁石可将两片抱箍板吸附在一起，穿过支撑杆的内连杆，并与销轴相接触设置有紧固螺栓，所说的紧固螺栓防止销轴的转动，在支撑杆顶端连接设置有扶手，所说的扶手方便对装置的操作，在支撑杆的底面设置有托盘，所说的托盘为圆形，在托盘的顶面设置有凹槽，托盘可对收缩缠绕后的固定带进行承托，在托盘的底面设置有第一锥形脚，所说的第一锥形脚可将支撑杆固定在地面上。

本发明所述的果园放牧限食保护装置，其设计合理，操作简单，安全可靠，通过固定带与抱箍板将果苗环绕后，将挂钩上拉后挂至抱箍板上，挂钩下端连接的金属丝线形成果苗外形成围挡，防止放牧时果苗被误食，提高了生产效率。

附图说明

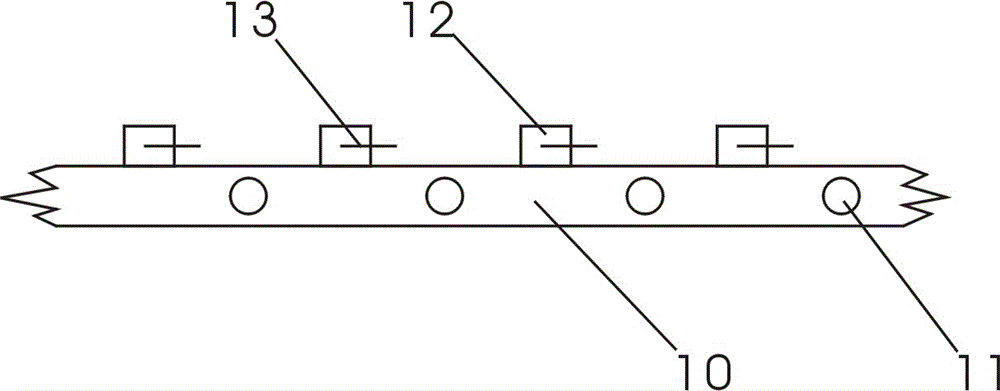

附图1为本发明所述的果园放牧限食保护装置的结构示意图，附图2为本发明所述的果园放牧限食保护装置的局部结构示意图。

1－支撑杆 2－磁石 3－抱箍板 4－扶手 5－紧固螺栓 6－销轴 7－搭扣 8－固定孔 9－转筒 10－自动收线筒 11－固定带 12－第二锥形脚 13－自动卷线装置 14－挂钩 15－托盘 16－第一锥形脚。

具体实施方式

现参照附图1和附图2，结合具体实施例，说明如下：本发明所述的果园放牧限食保护装置，包括有支撑杆1、磁石2、抱箍板3、扶手4、紧固螺栓5、销轴6、搭扣7、固定孔8、转筒9、自动收线筒10、固定带11、第二锥形脚12、自动卷线装置13、挂钩14、托盘15、第一锥形脚16，支撑杆1是本发明所述的果园放牧限食保护装置的主体支撑件，所述的支撑杆1为伸缩套筒的结构，在支撑杆1的外套筒的下部设置有自动收线筒10，在自动收线筒10外壁上端环绕设置有固定孔8，在自动收线筒10上连接设置有固定带11，垂直穿过固定带11间隔设置有第二锥形脚12，所说的第二锥形脚12可将固定带11固定在地上，在固定带11的一侧面，并与第二锥形脚12间隔设置有自动卷线装置13，所说的自动卷线装置13内缠绕设置有金属丝线，在自动卷线装置13外裸露的金属丝线末端连接设置有挂钩14，在自动收线筒10上方的支撑杆1外套筒上部铰接设置有搭扣7，所说的搭扣7可与固定孔8相配合，方便将自动收线筒10的位置进行固定，在支撑杆1的内连杆上部横向穿插设置有可自由转动的销轴6，在销轴6的两端分别连接设置半圆的抱箍板3，在抱箍板3靠近销轴6的远端连接设置有磁石2，通过磁石2可将两片抱箍板3吸附在一起，穿过支撑杆1的内连杆，并与销轴6相接触设置有紧固螺栓5，所说的紧固螺栓5防止销轴6的转动，在支撑杆1顶端连接设置有扶手4，所说的扶手4方便对装置的操作，在支撑杆1的底面设置有托盘15，所说的托盘15为圆形，在托盘15的顶面设置有凹槽，托盘15可对收缩缠绕后的固定带11进行承托，所说的凹槽可供第二锥形脚12放置，在托盘15的底面设置有第一锥形脚16，所说的第一锥形脚16可将支撑杆1固定在地面上。

使用本发明所述的果园放牧限食保护装置，通过第一锥形脚16将支撑杆1固定在地上，拉动固定带11，并通过第二锥形脚12将固定带11环绕果苗固定，然后将抱箍板3环绕在果苗上部后固定，拉动挂钩14挂在抱箍板3上，挂钩14扯出的金属丝线围绕果苗形成保护，防止果苗被牛羊吃掉。

本发明所述的果园放牧限食保护装置，其设计合理，操作简单，安全可靠，通过固定带与抱箍板将果苗环绕后，将挂钩上拉后挂至抱箍板上，挂钩下端连接的金属丝线形成果苗外形成围挡，防止放牧时果苗被误食，提高了生产效率。
