一种生态养鸡场的制作方法

本发明涉及一种生态养鸡场。

背景技术：

生态养鸡主要通过“果树—昆虫、草—鸡—鸡粪肥土、植树长果—果树避雨、挡风遮阳”的良性循环，从而有效解决并利用鸡粪，减少化肥、农药用量，减少化学物质对环境的污染，减少药物残留，保持林园良好的生态环境，生产优质果品和优良家禽等无公害农产品。

现有的生态农场一般都缺少稳定的灌溉装置，在旱季的时候可能导致农场水分不足，农场作物枯萎，或者鸡无法寻找到稳定的水源而啄食作物，而且对于鸡粪肥土这一方面，不能对整片鸡场的所有土地都均匀施肥。另外传统的机械灌溉十分费电。

技术实现要素：

本发明要解决的技术问题是：为了克服现有技术的不足，提供一种生态养鸡场。

本发明解决其技术问题所采用的技术方案是：一种生态养鸡场，包括鸡场、清水池、肥料池、清水灌溉管道、生态施肥管道、导流槽、净水系统和喷洒机构；

所述鸡场与肥料池连通，所述鸡场和清水池之间设有隔离堤坝，所述清水灌溉管道有若干个，所述清水灌溉管道的一端均位于鸡场内，所述清水灌溉管道的另一端均位于清水池内，所述生态施肥管道有若干个，所述生态施肥管道的一端均位于鸡场内，所述生态施肥管道的另一端均位于肥料池内，所述清水灌溉管道上设有清水出口，所述清水出口有若干个，各清水出口在清水灌溉管道上均匀分布，所述生态施肥管道上设有肥料出口，所述肥料出口有若干个，各肥料出口在生态施肥管道上均匀分布，所述喷洒机构有若干个，各喷洒机构均匀分布在鸡场内，所述喷洒机构与清水出口连通，所述喷洒机构与肥料出口连通，所述清水池与肥料池通过净水系统连通，所述导流槽位于鸡场内，所有导流槽有若干个，各导流槽均与肥料池连通；

所述喷洒机构包括壳体、气缸、第一水泵、第二水泵、灌溉喷头、施肥喷头、保护盖、防水盖、太阳能电池板、充放电控制器、蓄电池和支杆，所述气缸、第一水泵、第二水泵、灌溉喷头、施肥喷头、保护盖、防水盖、充放电控制器和蓄电池均位于壳体内，所述壳体的上端面设有开口，所述保护盖和防水盖均与开口匹配， 所述保护盖位于开口内，所述防水盖位于保护盖的下方，所述气缸位于防水盖的下方，所述气缸的输出轴竖直向上设置，所述支杆的一端与气缸的输出轴同轴设置，所述支杆的另一端与太阳能电池板连接，所述太阳能电池板位于壳体的外部，所述保护盖和防水盖均套设在支杆上，所述防水盖与壳体滑动连接，所述灌溉喷头和施肥喷头均设置在支杆上，所述灌溉喷头和施肥喷头均位于保护盖和防水盖之间，所述第一水泵和第二水泵均位于防水盖的下方，所述第一水泵的一端通过水管与灌溉喷头连通，所述第一水泵的另一端通过水管与清水出口连通，所述第二水泵的一端通过水管与施肥喷头连通，所述第二水泵的另一端通过水管与肥料出口连通，所述太阳能电池板、第一水泵、第二水泵和气缸均与充放电控制器连接，所述充放电控制器与蓄电池连接。

作为优选，为了实现喷洒机构工作时有人靠近自动停止，所述壳体上设有红外线传感器，所述喷洒机构内还设有PLC，所述第一水泵、第二水泵和红外线传感器均与PLC电连接，当人靠近喷洒机构时，红外线感应器接收到信号，从而由PLC控制水泵的工作状态。

作为优选，为了防止鸡场内的垃圾进入肥料池中，所述导流槽与肥料池的连通处设有滤网。

作为优选，为了防止在喷洒机构工作时有液体进入壳体内，对壳体内的仪器造成损坏，所述防水盖与壳体的连接处设有橡胶密封垫。

作为优选，为了限定防水盖的移动范围，防止防水盖完全滑出壳体，所述壳体内壁设有限位块，所述限位块位于保护盖与防水盖之间。

作为优选，为了防止喷洒机构在夜间视线不好的情况下被人误撞，所述壳体上设有感应灯。

作为优选，为了防止鸡场中的清水灌溉管道和生态施肥管道被液体腐蚀，所述清水灌溉管道和生态施肥管道的制作材料为不锈钢。

本发明的有益效果是，该生态养鸡场中，喷洒机构可以将清水池中的水抽出，并对鸡场中的农作物进行灌溉，同时对鸡粪进行冲洗，由于清水池和农场之间设有隔离堤坝，所以灌溉和冲洗时溢出的水不会回流进清水池，由于导流槽的存在，溢出的水会进入肥料池，喷洒机构同时也可以将肥料池中的水抽出，并对鸡场农作物进行均匀的施肥，喷洒机构采用太阳能供电，大大节省了电力成本，在清水池和肥料池之间设有净水系统，当清水池中水量不足时，可对肥料池中的水进行过滤后引用。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的生态养鸡场的结构示意图。

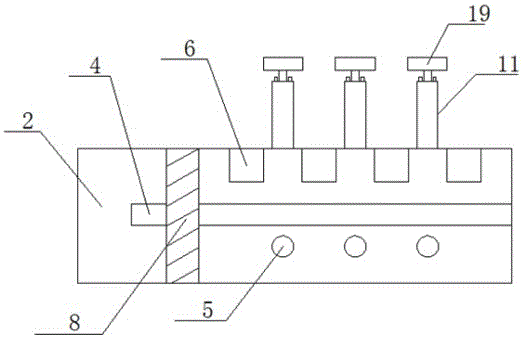

图2是本发明的生态养鸡场的剖面图。

图3是本发明的生态养鸡场的喷洒机构的结构示意图。

图4是本发明的生态养鸡场的壳体的结构示意图。

图中：1. 鸡场，2. 清水池，3. 肥料池，4. 清水灌溉管道，5. 生态施肥管道，6. 导流槽，7. 净水系统，8.隔离堤坝，9. 清水出口，10. 肥料出口，11. 壳体，12. 气缸，13. 第一水泵，14. 第二水泵，15. 灌溉喷头，16. 施肥喷头，17. 保护盖，18. 防水盖，19. 太阳能电池板，20. 支杆，21. 开口，22. 红外线传感器，23. 限位块，24.感应灯。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

如图1-4所示，一种生态养鸡场1，包括鸡场1、清水池2、肥料池3、清水灌溉管道4、生态施肥管道5、导流槽6、净水系统7和喷洒机构；

所述鸡场1与肥料池3连通，所述鸡场1和清水池2之间设有隔离堤坝8，所述清水灌溉管道4有若干个，所述清水灌溉管道4的一端均位于鸡场1内，所述清水灌溉管道4的另一端均位于清水池2内，所述生态施肥管道5有若干个，所述生态施肥管道5的一端均位于鸡场1内，所述生态施肥管道5的另一端均位于肥料池3内，所述清水灌溉管道4上设有清水出口9，所述清水出口9有若干个，各清水出口9在清水灌溉管道4上均匀分布，所述生态施肥管道5上设有肥料出口10，所述肥料出口10有若干个，各肥料出口10在生态施肥管道5上均匀分布，所述喷洒机构有若干个，各喷洒机构均匀分布在鸡场1内，所述喷洒机构与清水出口9连通，所述喷洒机构与肥料出口10连通，所述清水池2与肥料池3通过净水系统7连通，所述导流槽6位于鸡场1内，所有导流槽6有若干个，各导流槽6均与肥料池3连通；

所述喷洒机构包括壳体11、气缸12、第一水泵13、第二水泵14、灌溉喷头15、施肥喷头16、保护盖17、防水盖18、太阳能电池板19、充放电控制器、蓄电池和支杆20，所述气缸12、第一水泵13、第二水泵14、灌溉喷头15、施肥喷头16、保护盖17、防水盖18、充放电控制器和蓄电池均位于壳体11内，所述壳体11的上端面设有开口21，所述保护盖17和防水盖18均与开口21匹配， 所述保护盖17位于开口21内，所述防水盖18位于保护盖17的下方，所述气缸12位于防水盖18的下方，所述气缸12的输出轴竖直向上设置，所述支杆20的一端与气缸12的输出轴同轴设置，所述支杆20的另一端与太阳能电池板19连接，所述太阳能电池板19位于壳体11的外部，所述保护盖17和防水盖18均套设在支杆20上，所述防水盖18与壳体11滑动连接，所述灌溉喷头15和施肥喷头16均设置在支杆20上，所述灌溉喷头15和施肥喷头16均位于保护盖17和防水盖18之间，所述第一水泵13和第二水泵14均位于防水盖18的下方，所述第一水泵13的一端通过水管与灌溉喷头15连通，所述第一水泵13的另一端通过水管与清水出口9连通，所述第二水泵14的一端通过水管与施肥喷头16连通，所述第二水泵14的另一端通过水管与肥料出口10连通，所述太阳能电池板19、第一水泵13、第二水泵14和气缸12均与充放电控制器连接，所述充放电控制器与蓄电池连接。

作为优选，为了实现喷洒机构工作时有人靠近自动停止，所述壳体11上设有红外线传感器22，所述喷洒机构内还设有PLC，所述第一水泵13、第二水泵14和红外线传感器22均与PLC电连接，当人靠近喷洒机构时，红外线感应器接收到信号，从而由PLC控制水泵的工作状态。

作为优选，为了防止鸡场1内的垃圾进入肥料池3中，所述导流槽6与肥料池3的连通处设有滤网。

作为优选，为了防止在喷洒机构工作时有液体进入壳体11内，对壳体11内的仪器造成损坏，所述防水盖18与壳体11的连接处设有橡胶密封垫。

作为优选，为了限定防水盖18的移动范围，防止防水盖18完全滑出壳体11，所述壳体11内壁设有限位块23，所述限位块23位于保护盖17与防水盖18之间。

作为优选，为了防止喷洒机构在夜间视线不好的情况下被人误撞，所述壳体11上设有感应灯24。

作为优选，为了防止鸡场1中的清水灌溉管道4和生态施肥管道5被液体腐蚀，所述清水灌溉管道4和生态施肥管道5的制作材料为不锈钢。

该生态养鸡场中，喷洒机构在不工作的时候，太阳能电池板19位于壳体外部，通过充放电控制器对蓄电池进行充电，保护盖17位于开口21内，防止杂物进入壳体11，对壳体11内的其他仪器进行保护。喷洒机机构的两个水泵分别用来灌溉和施肥，当喷洒机构工作时，气缸12将支杆20顶起，由于防水盖18套设在支杆20上，直到防水盖18位于开口21内，此时灌溉喷头15和施肥喷头16均位于壳体外，喷洒机构通过第一水泵13和第二水泵14配合灌溉喷口15和施肥喷头16来进行喷洒作业。灌溉时，第一水泵13工作，从清水灌溉管道4中抽水并喷出，由于清水池2和鸡场1之间设有隔离堤坝8，而鸡场1内的导流槽6与肥料池3连通，所述清水灌溉时溢出的水会进入肥料池3，而不会回流进清水池2，由于灌溉时同时会对鸡场1中的鸡粪进行冲刷，因此溢出的水中含有大量鸡粪，是鸡场1中农作物天然的肥料，而在施肥时，第二水泵14工作，从生态施肥管道5中抽水并喷出，以此对鸡场1中的农作物均匀施肥。

与现有技术相比，该生态养鸡场中，喷洒机构可以将清水池中的水抽出，并对鸡场中的农作物进行灌溉，同时对鸡粪进行冲洗，由于清水池和农场之间设有隔离堤坝，所以灌溉和冲洗时溢出的水不会回流进清水池，由于导流槽的存在，溢出的水会进入肥料池，喷洒机构同时也可以将肥料池中的水抽出，并对鸡场农作物进行均匀的施肥，喷洒机构采用太阳能供电，大大节省了电力成本，在清水池和肥料池之间设有净水系统，当清水池中水量不足时，可对肥料池中的水进行过滤后引用。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
