一种农业节水灌溉系统的制作方法

本发明涉及农业灌溉技术领域，具体是一种农业节水灌溉系统。

背景技术：

水资源是人类生存的物质基础 , 是经济社会发展的前提 , 是实现经济社会可持续发展的保障。在目前的技术条件下很难大幅提高可用水总量 , 提高水资源的利用效率和管理水平成为焦点问题。中水，也称再生水，它的水质介于污水和自来水之间，是城市污水、废水经净化处理后达到国家标准，能在一定范围内使用的非饮用水。中水工程是解决水资源短缺的有效手段之一，它将污水经过收集、处理，最后输送，以便重新使用。

传统的农业灌溉方式多为喷灌，浪费了许多的水资源，且无法精确的对作物供水，没有作物田地和田边道路上也会喷水，浪费了水资源。滴灌的方式可以最有效的节约用水，但是目前的滴灌设备造价高，且滴灌的水分集中于地表，容易挥发，浪费了水资源。节水灌溉是目前提倡及逐步广泛使用的灌溉模式。现有针对节水灌溉仍停留在滴灌等模式，虽然从用水量层面达到了节约的目的，但滴灌设备的用电量仍然较大，从能源节约角度上仍然有改良的空间。

技术实现要素：

本发明的目的在于提供一种农业节水灌溉系统，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种农业节水灌溉系统，包括供电系统、主机处理器、地下过滤水系统、自来水系统、水塔、旱棚、太阳能分机控制器和管道，所述供电系统包括太阳能电池板与太阳能蓄电池，太阳能电池板与太阳能蓄电池电连接，所述供电系统、地下过滤水系统、自来水系统均与主机处理器连接，所述地下过滤水系统和自来水系统的电源输入端与供电系统电连接，所述地下过滤水系统和自来水系统均与水塔连接，所述地下过滤水系统包括潜水泵、沉淀池、一级过滤器、消毒池和二级过滤器，地下过滤水系统采用地下水源，通过潜水泵提水进沉淀池，沉淀池通过输水管道依次连接一级过滤器、消毒池、二级过滤器，二级过滤器通过过滤水水泵与水塔连接，所述自来水系统连接有粗滤装置，粗滤装置通过自来水水泵与水塔连接，所述水塔通过电磁总阀与管道连接，所述的管道由输水干管和输水支管及滴灌微渗管道组成，所述水塔连接到输水干管，水塔与输水干管之间设有电磁总阀，水塔中的水通过电磁总阀进入输水干管，输水干管两侧均连接有输水支管，所述的输水支管设有两个以上，所述滴灌微渗管道设有四个以上，每个滴灌微渗管道上均安装有电磁阀、流量计和太阳能土壤湿度探测器，所述太阳能土壤湿度探测器部分抽入在土壤中，所述电磁阀、流量计和太阳能土壤湿度探测器均与主机处理器连接，所述太阳能分机控制器设有两个以上，其两者之间的无线通讯半径为米，所述电磁总阀与一太阳能分机控制器连接，每个太阳能分机控制器均与主机处理器连接。

作为本发明进一步的方案：所述太阳能电池板与太阳能蓄电池在地下过滤水系统和自来水系统的应用场地进行搭建。

作为本发明再进一步的方案：所述主机处理器设置有总开关及 PLC 控制电路。

作为本发明再进一步的方案：所述主机处理器、地下过滤水系统、自来水系统和水塔在旱棚的应用场地外进行搭建。

作为本发明再进一步的方案：所述管道和太阳能分机控制器均布在旱棚内。

作为本发明再进一步的方案：所述太阳能电池板所倾斜的角度按照当地的日照光强等参量计算后确定。

作为本发明再进一步的方案：所述太阳能电池板为单晶硅电池板组件或多晶硅电池板组件。

与现有技术相比，本发明的有益效果是：结构简单，费用低廉，可对地下水源进行利用，使水资源得到了最大化利用，同时起到了节约用水的目的；并且扩展连接了太阳能蓄电池供电系统，在渗灌的节约水能源的基础上，进一步利用太阳能供电，从水能源节约和电能节约的角度达到更佳的节能环保的效果；智能灌溉，常压供水、不需电力和动力，是以纳米陶瓷为核心原料，利用单向渗透功能，以微量缓慢，连续不断常压出水原理向土壤和作物根系供水，管内水流保持低速不间断流动，抗堵塞能力强，将水分直接送达根部，避免了蒸发渗漏损失，达到高效节水用水效果。

附图说明

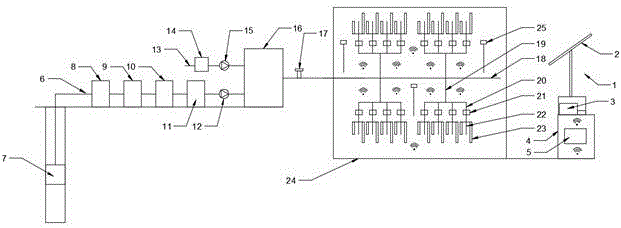

图1为农业节水灌溉系统的结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，本发明实施例中，一种农业节水灌溉系统，包括供电系统1、主机处理器4、地下过滤水系统6、自来水系统13、水塔16、旱棚24、太阳能分机控制器25和管道，所述供电系统1包括太阳能电池板2与太阳能蓄电池3，太阳能电池板2与太阳能蓄电池3电连接，所述太阳能电池板2与太阳能蓄电池3可在地下过滤水系统6和自来水系统13的应用场地进行搭建，所述供电系统1、地下过滤水系统6、自来水系统13均与主机处理器4连接，主机处理器4的作用在于控制供电与供水两个系统进行配合，所述主机处理器4设置有总开关5及 PLC 控制电路，所述主机处理器4作为种植节水灌溉系统的总控，通过PLC 控制电路实现各个部分的配合，所述地下过滤水系统6和自来水系统13的电源输入端与供电系统1电连接，所述地下过滤水系统6和自来水系统13均与水塔16连接，所述地下过滤水系统6包括潜水泵7、沉淀池8、一级过滤器9、消毒池10和二级过滤器11，地下过滤水系统6采用地下水源，通过潜水泵7提水进沉淀池8，沉淀池8通过输水管道依次连接一级过滤器9、消毒池10、二级过滤器11，二级过滤器11通过过滤水水泵12与水塔16连接，所述自来水系统13连接有粗滤装置14，粗滤装置14通过自来水水泵15与水塔16连接，所述水塔16通过电磁总阀17与管道连接，所述的管道由输水干管18和输水支管19及滴灌微渗管道20组成，所述水塔16连接到输水干管18，水塔16与输水干管18之间设有电磁总阀17，水塔16中的水通过电磁总阀17进入输水干管18，输水干管18两侧均连接有输水支管19，所述的输水支管19设有两个以上，所述滴灌微渗管道20设有四个以上，每个滴灌微渗管道20上均安装有电磁阀21、流量计22和太阳能土壤湿度探测器23，所述太阳能土壤湿度探测器23部分抽入在土壤中，所述电磁阀21、流量计22和太阳能土壤湿度探测器23均与主机处理器4连接，所述太阳能分机控制器25设有两个以上，其两者之间的无线通讯半径为800米，所述电磁总阀17与一太阳能分机控制器25连接，每个太阳能分机控制器25均与主机处理器4连接。

本实施例中，进一步的，所述主机处理器4、地下过滤水系统6、自来水系统13和水塔16可在旱棚24的应用场地外进行搭建。所述管道和太阳能分机控制器25均布在旱棚24内。

本实施例中，进一步的，所述太阳能电池板2所倾斜的角度可按照当地的日照光强等参量计算后确定，所述太阳能电池板2可优选为单晶硅电池板组件或多晶硅电池板组件。

本发明的工作原理是：地下过滤水系统6通过对地下水、雨水积水的两次过滤，使其可以用作灌溉用水，增加了供水的源头，起到了循环用水从而节约用水的目的。并扩展连接了太阳能蓄电池供电系统，在渗灌的节约水能源的基础上，进一步利用太阳能供电，从水能源节约和电能节约的角度达到更佳的节能环保的效果。由太阳能土壤湿度探测器23收集土壤湿度信息并发送至主机处理器1，然后，主机处理器1处理信息，并发送指令给太阳能分机控制器2，当土壤湿度低于设置湿度值时，电磁阀21自动扫开灌溉，当土壤湿度人于设定值时，电磁阀21自动关闭，灌溉结束。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
