滴溉圈的制作方法

本实用新型涉及一种滴溉圈。

背景技术：

滴溉是迄今为止农田灌溉最节水的灌溉技术之一 ,也是我国水资源可持续开发利用的必然选择。在滴溉条件下，灌溉水湿润部分土壤表面，可有效减少土壤水分的无效蒸发，同时，由于滴灌仅湿润作物根部附近土壤，其他区域土壤水分含量较低，因此，可防止杂草的生长，滴灌系统不产生地面径流，且易掌握精确的施水深度，非常省水。环境湿度低滴灌灌水后，土壤根系通透条件良好，通过注入水中的肥料，可以提供足够的水分和养分，使土壤水分处于能满足作物要求的稳定和较低吸力状态，灌水区域地面蒸发量也小，这样可以有效控制保护地内的湿度，使保护地中作物的病虫害的发生频率大大降低，也降低了农药的施用量。所以滴溉得到广泛应用。但是，由于滴头的流道较小，滴头易于堵塞；且滴灌灌水量相对较小，容易造成盐分积累，且现有的滴溉管道对作物根部的灌溉不均匀，易造成作物的生长产生倾斜，影响作物的观赏价值。

技术实现要素：

本实用新型的目的是为了克服以上的不足，提供一种结构简单、巧妙，可对作物根部灌溉更均匀，有效降低滴头堵塞的滴溉圈。

本实用新型的目的通过以下技术方案来实现：一种滴溉圈，滴溉圈包括滴溉管道和滴头壳体，滴溉管道为圆圈状，滴溉管道上连接有连接总管，滴溉管道上设有数个连接分管，滴头壳体上部为空心圆台结构，其下部为空心圆柱体，滴头壳体上方连接有连接端，连接端与连接分管相连，且连接端与连接分管通过卡箍固定，滴头壳体的内部设有橡胶层，滴头壳体的内部橡胶层下方设有挡网，挡网位于滴头壳体底部，橡胶层的中间设有出水点，滴头壳体的底部设有至少3个固定板，固定板上部为斜面板，其下部为水平面板。

本实用新型的进一步改进在于：连接分管均匀分布于滴溉管道上。

本实用新型的进一步改进在于：连接端外表面设有螺纹。

本实用新型的进一步改进在于：滴溉管道为软管或硬管，连接分管为软管或硬管，连接总管为连接总管。

本实用新型与现有技术相比具有以下优点：

本实用新型结构简单、巧妙，通过连接总管与水管相连接，水流进入滴溉管道，利用水压，水从出水点滴出进行滴溉，滴溉管道为圆圈状，围绕作物四周，可使得作物根部的灌溉更均匀，且作物的四周均进行滴灌，从而减少盐分的堆积；滴溉管道为软管或硬管，可配合不同作物的灌溉需求；连接端外表面设有螺纹，且配有相匹配的卡箍，使得连接端与连接分管的连接更稳固，减少漏水的发生率；设有挡网，且挡网与橡胶层存在一定距离，避免出水点被堵上；设有上部为斜面板下部为水平面板的固定板，既能对整体进行固定，也可将挡网与泥土隔开一定距离，有效避免泥土进入挡网导致出水点被堵上。

附图说明：

图1为本实用新型的结构示意图；

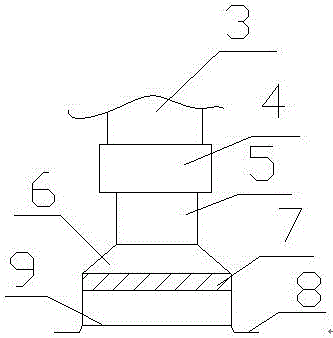

图2为本实用新型的局部结构示意图；

图3为橡胶层的结构示意图；

图中标号：1-滴溉管道、2-连接总管、3-连接分管、4-卡箍、5-连接端、6-滴头壳体、7-橡胶层、8-固定板、9-挡网、10-出水点。

具体实施方式：

为了加深对本实用新型的理解，下面将结合实例和附图对本实用新型作进一步详述，该实施例仅用于解释本实用新型，并不构成对本实用新型保护范围的限定。

如图1-图3示出了本实用新型滴溉圈的一种实施方式，滴溉圈包括滴溉管道1和滴头壳体6，滴溉管道1为圆圈状，滴溉管道1上连接有连接总管2，滴溉管道1上设有数个连接分管3，所述滴头壳体6上部为空心圆台结构，其下部为空心圆柱体，滴头壳体6上方连接有连接端5，连接端5与连接分管3相连，且连接端5与连接分管3通过卡箍4固定，滴头壳体6的内部设有橡胶层7，滴头壳体6的内部橡胶层7下方设有挡网9，挡网9位于滴头壳体6底部，橡胶层7的中间设有出水点10，滴头壳体6的底部设有至少3个固定板8，固定板8上部为斜面板，其下部为水平面板，连接分管3均匀分布于滴溉管道1上，连接端5外表面设有螺纹，滴溉管道1为软管或硬管，连接分管3为软管或硬管，连接总管2为连接总管2。

本实用新型结构简单、巧妙，通过连接总管2与水管相连接，水流进入滴溉管道1，利用水压，水从出水点10滴出进行滴溉，滴溉管道1为圆圈状，围绕作物四周，可使得作物根部的灌溉更均匀，且作物的四周均进行滴灌，从而减少盐分的堆积；滴溉管道1为软管或硬管，可配合不同作物的灌溉需求；连接端5外表面设有螺纹，且配有相匹配的卡箍4，使得连接端5与连接分管3的连接更稳固，减少漏水的发生率；设有挡网9，且挡网9与橡胶层7存在一定距离，避免出水点10被堵上；设有上部为斜面板下部为水平面板的固定板8，既能对整体进行固定，也可将挡网9与泥土隔开一定距离，有效避免泥土进入挡网9导致出水点10被堵上。

以上所述仅为说明本实用新型的实施方式，并不用于限制本实用新型，对于本领域的技术人员来说，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
