钓箱用钓竿支撑架角度调节机构的制作方法

本实用新型涉及钓具领域，具体涉及一种钓箱用钓竿支撑架角度调节机构。

背景技术：

随着生活水平的提高，越来越多的人开始追求生活的品质，其中不少人喜欢上钓鱼，他们对钓鱼用具的功能提出了不少要求，特别是钓箱用钓竿支撑架角度调节机构（钓箱炮台）。现市场上有各式各样的钓箱用钓竿支撑架角度调节机构，但是它们存在以下几点缺点：1. 构件锁紧功能弱，易发生晃动和旋转；2. 炮筒单一，孔径有限，只适用一种或几种规格的支撑架，适用范围小；3. 炮筒内没有固定片或固定片单侧安装，易使支撑杆单边固定，易划伤支架杆；4. 不能左右手安装，无产品通用性；5. 连接方式复杂，不易安装，连接件不紧密，易使支撑杆晃动；6. 部分构件焊接，表面粗糙，易断裂；7. 角度调节性不强，只能调整部分角度；8. 灵活性不强，调节困难；9. 卡片设计不够精致，易晃动。

技术实现要素：

针对现有技术存在的问题，本实用新型的目的在于提出一种钓箱用钓竿支撑架角度调节机构的技术方案。

所述的钓箱用钓竿支撑架角度调节机构，其特征在于：包括钓箱固定片和炮筒，炮筒通过第一活动铆钉与钓箱固定片连接；所述炮筒底部V型设置，炮筒顶部设有导向槽；所述导向槽上设有能在导向槽上滑行的锁紧螺丝固定柱，所述锁紧螺丝固定柱上设有锁紧螺纹杆，锁紧螺纹杆与锁紧螺丝固定柱螺接配合；所述锁紧螺纹杆穿过炮筒顶部的一端设有锁紧压片，所述锁紧压片与锁紧螺纹杆通过第二活动铆钉连接；所述钓箱固定片上设有角度调节固定柱，所述角度调节固定柱上设有角度调节螺纹杆，所述角度调节螺杆与角度调节固定柱螺接配合；所述角度调节螺纹杆穿过所述角度调节固定柱的一端与所述炮筒触接配合。

所述的钓箱用钓竿支撑架角度调节机构，其特征在于：所述锁紧压片为八字型。

所述的钓箱用钓竿支撑架角度调节机构，其特征在于：所述炮筒内表面和所述锁紧压片的外表面均光滑设置。

本实用新型的有益效果为：1. 炮筒底部“V”型设计，锁紧压片“八”字型设计，并置于炮筒底部的“V”型结构的正上方，利于钓竿支撑架的固定，安装方便，使用灵活；2. 角度调节固定柱单独安装，安装灵活；3. 炮筒内表面和锁紧压片的外表面均光滑设置，可减少对钓竿支撑架表面的刮擦。

附图说明

图1为本实用新型的结构示意图；

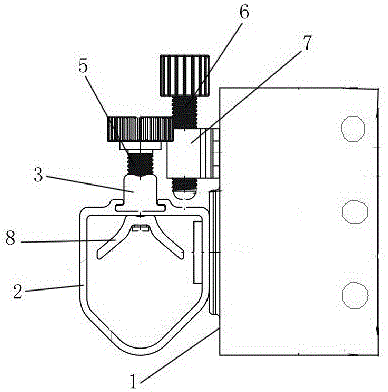

图2为本实用新型的主视图；

其中：1-钓箱固定片，2-炮筒，3-锁紧螺丝固定柱，4-导向槽，5-锁紧螺纹杆，6-角度调节螺纹杆，7-角度调节固定柱，8-锁紧压片。

具体实施方式

下面结合附图对本实用新型作详细说明。

本实用新型的钓箱用钓竿支撑架角度调节机构别名又叫钓箱炮台。包括钓箱固定片1和炮筒2，炮筒2通过第一活动铆钉与钓箱固定片1连接，炮筒2可在钓箱固定片1上旋转。炮筒2顶部中间设有导向槽4，导向槽4上设有能在导向槽4上滑行的锁紧螺丝固定柱3，锁紧螺丝固定柱3通过导向槽安装于炮筒2顶部，锁紧螺丝固定柱3可使锁紧螺纹杆5在拧动时更加稳定，不发生偏转；锁紧螺纹杆5一端穿过炮筒2并设有锁紧压片8，锁紧螺纹杆5与锁紧压片8窄端通过第二活动铆钉连接，锁紧螺纹杆5旋转时，锁紧压片8可不与锁紧螺纹杆5一起旋转；炮筒2底部 “V”型设置，锁紧压片8为 “八”字型结构，锁紧压片8设置在炮筒底部的“V”型结构的正上方，可以稳稳地把钓竿支撑架固定住；炮筒2内表面和锁紧压片8的外表面均光滑设置，可减少对钓竿支撑架的刮擦。锁紧压片8窄端设有隐形槽，第二活动铆钉设置在隐形槽内，从而保证第二活动铆钉不穿通锁紧压片，避免第二活动铆钉外露对钓竿支撑架造成刮擦。

钓箱固定片1上设有角度调节固定柱7，角度调节固定柱7设有与之螺接配合的角度调节螺纹杆6，角度调节螺纹杆6穿过角度调节固定柱7的一端与炮筒2接触配合，用于调节炮筒2的角度。钓箱固定片1可设置两个角度调节固定柱7，可更自如地调节炮筒相对于钓箱固定片的角度。

使用时，将钓箱固定片1通过螺纹固定在钓箱上，然后把钓竿支撑架插进炮筒，拧动锁紧螺纹杆5，锁紧压片8压住钓竿支撑架，旋转钓竿支撑架，确定钓竿支撑架的角度，然后拧动角度调节螺纹杆6，使角度调节螺纹杆6顶住炮筒2，由于角度调节螺纹杆6与钓竿支撑架自身重力共同作用，可固定钓竿支撑架的角度，当双手放开钓竿支撑架后，钓竿支撑架和炮筒2均不会发生旋转。
