水循环养殖箱的制作方法

本实用新型涉及水产养殖技术领域，特别属于一种能够循环用水的养殖箱。

背景技术：

鱼类是人类的最佳动物蛋白质来源。然而，随着人类活动的增加，天然的渔业资源已开始无法满足消费需要。在我国，鱼类养殖的主要模式有池塘养殖、庭院养殖、稻田养殖和网箱养殖。这些养殖方式基本为粗放型养殖模式，其单位面积产量难以大幅度提高，养殖效益下降，同时，存在养殖环境恶化、产品质量下降、养殖品种疫病严重等问题。

技术实现要素：

本实用新型的目的即在于提供一种水循环养殖箱，以达到净化养殖环境，提高产品质量的目的。

本实用新型所提供的水循环养殖箱，包括养殖箱体和水循环系统，其特征在于，所述的养殖箱由底壁和侧壁构成，所述的养殖箱体由隔离壁分成养殖区和水过滤区，所述养殖区底部设有排水孔，所述水过滤区通过隔离板和隔板组分若干水过滤室，水过滤室底部设有排水孔；所述水循环系统有进水单元、冲污单元和排水单元，所述进水单元包括安装在水过滤室上方的进水泵，和与进水泵连接的进水管，进水管延伸至养殖区内；所述的冲污单元包括安装在水过滤室上方的冲污泵，和与冲污泵连接的冲污管，冲污管布置在养殖区内；所述的排水单元包括与养殖区排水孔连接的排水管，所述排水管一端延伸至养殖箱体外部，并设有排水开关，另一端延伸至水过滤室上方。

所述的冲污管布置在养殖区底部，并围绕养殖区底部一周，冲污管上均匀分布若干通孔，通孔朝向排水孔方向。

所述水过滤室底部排水孔连接滤室排水管，滤室排水管连接滤室排水总管，所述的滤室排水管上设有滤室排水开关，所述的滤室排水总管上设有滤室排水总开关。

所述的隔板组由两块隔板组成，两块隔板中间有间隙，并在高度位置上相互错开。

本实用新型使用中，进水泵抽取水过滤室的水通过进水管进入养殖区，养殖区水位升高，水通过排水管进入水过滤室，然后依次通过各个水过滤室，进入进水泵抽取水的水过滤室内，在实现水循环的过程中，也对再次利用的水进行了多层过滤；冲污泵抽取水进入冲污管，水从冲污管上的通孔流出，能够将沉淀在底部的污物冲进排水孔，通过排水管和水过滤室对水进行过滤然后再利用。综上所述，本实用新型在实现水循环的同时，能够对水进行过滤处理，也可以对养殖区底部的污物进行自动清理，所以，本实用新型净化养殖环境，提高产品质量的积极效果。

附图说明

附图部分公开了本实用新型具体实施例，其中，

图1，本实用新型俯视结构示意图；

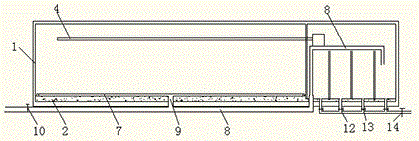

图2，本实用新型剖面结构示意图；

图3，本实用新型水过滤室隔板组结构示意图。

具体实施方式

如图1、图2所示，本实用新型所提供的水循环养殖箱，包括养殖箱体和水循环系统，所述的养殖箱由底壁2和侧壁1构成，根据需要可以在顶部设有壁板，所述的养殖箱体由隔离壁3分成养殖区和水过滤区，所述水过滤区通过隔离板和隔板组11分若干水过滤室，水过滤室底部设有排水孔9；所述养殖区底部设有排水孔9，排水孔连接排水管8，所述排水管一端延伸至养殖箱体外部，并设有排水开关10，另一端延伸至水过滤室上方。在排水开关关闭的时候，养殖区的水在水位增高的情况下，可以通过排水管流入水过滤室内；当需要彻底清理水循环养殖箱的时候，可以通过排水开关放水。

水过滤室的排水孔9连接滤室排水管12，滤室排水管连接滤室排水总管，所述的滤室排水管上设有滤室排水开关13，所述的滤室排水总管上设有滤室排水总开关14。可以根据情况对水过滤室进行单独清理。

所述水循环系统有进水单元、冲污单元和排水单元，所述进水单元包括安装在水过滤室上方的进水泵5，和与进水泵连接的进水管4，进水管延伸至养殖区内；进水泵抽取水过滤室的水通过进水管进入养殖区，养殖区水位升高，水通过排水管进入水过滤室，然后依次通过各个水过滤室，进入进水泵抽取水的水过滤室内，在实现水循环的过程中，也对再次利用的水进行了多层过滤。所述的冲污单元包括安装在水过滤室上方的冲污泵6，和与冲污泵连接的冲污管7，所述的冲污管设置在养殖区底部，并围绕养殖区底部一周，冲污管上均匀分布若干通孔，通孔朝向排水孔方向；冲污泵抽取水进入冲污管，水从冲污管上的通孔流出，能够将沉淀在底部的污物冲进排水孔，通过排水管和水过滤室对水进行过滤然后再利用。

所述的隔板组由两块隔板组成，两块隔板中间有间隙，并在高度位置上相互错开。如图3所示，左侧水过滤室的水位超出右侧低位隔板时，水从两块隔板之间的缝隙内流入右侧水过滤室内；在水的存蓄过程中以及循环过程中，能够使水中的部分污物沉入水底。在水中加入一些防疫药物时，也有助与将药物混合均匀。

将水过滤区隔成多个水过滤室，能够对水进行多次净化、沉淀处理。在水由养殖区通过排水管进入水过滤室的过程中，可以采用过滤机对水进行过滤、净化处理。
