一种园林用的喷雾式打药机的制作方法

本实用新型涉及园林机械领域，具体为一种园林用的喷雾式打药机。

背景技术：

打药机在园林机械中是不可缺少的，对于园林苗木而言扮演着医生的角色，但是传统的打药机有一定的不足之处，如低温的药液不易喷出，且药效发挥不彻底，同时不能及时添加油量，会影响打药的效率，以及对药液的输出量不能准确把握，这些都是需要解决的问题。

技术实现要素：

本实用新型提供一种园林用的喷雾式打药机，可以有效解决在实际应用中打药机在低温时药液不易喷出，且药效发挥不彻底、不能及时添加油量，会影响打药的效率和对药液的输出量不能准确把握的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型公开了一种园林用的喷雾式打药机，包括打药机主体、内燃机、储药罐、支架、滑轮、水管架、温度感应器、电加热器、太阳能光伏电板、支撑杆、蓄电池、控制器、配重块、出水管、流量计、油位感应器、指示灯和扶手，所述储药罐的内部的底端设置有所述温度感应器，所述储药罐的一侧的底部设置有所述电加热器，所述电加热器的顶端设置有所述太阳能光伏电板，所述电加热器与太阳能光伏电板之间通过所述支撑杆连接，所述打药机主体的中部设置有所述储药罐，所述储药罐的内部设置有所述蓄电池，所述打药机主体的一侧设置有所述控制器，所述打药机主体的外侧设置有所述支架，所述支架的顶部设置有所述配重块，所述储药罐的一端设置有所述出水管，所述出水管的顶端设置有所述流量计，所述打药机主体的一端设置有所述内燃机，所述打药机主体的另一端设置有所述水管架，所述内燃机的内部设置有所述油位感应器，所述控制器的一端设置有所述指示灯。

作为本实用新型的一种优选技术方案，所述支架的一端设置有所述扶手，所述扶手的内部设置有伸缩杆，所述支架与所述扶手之间通过螺栓固定连接。

作为本实用新型的一种优选技术方案，所述温度感应器、电加热器、太阳能光伏电板、蓄电池、控制器、流量计和油位感应器的连接均为电性连接。

作为本实用新型的一种优选技术方案，所述内燃机的外侧的所述支架上设置有保护罩，保护罩的两侧设置有若干散热孔，所述支架与保护罩之间通过旋转轴和旋转轴套连接。

作为本实用新型的一种优选技术方案，所述打药机主体的底端设置有所滑轮，所述滑轮的表面套有橡胶套。

与现有技术相比，本实用新型的有益效果：可以调节药液的温度，便于药液的输出，同时具有低油量提醒功能，可以提高打药机的工作效率，可以对药液的输出量进行记录，便于调控，简单节约。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型的结构示意图；

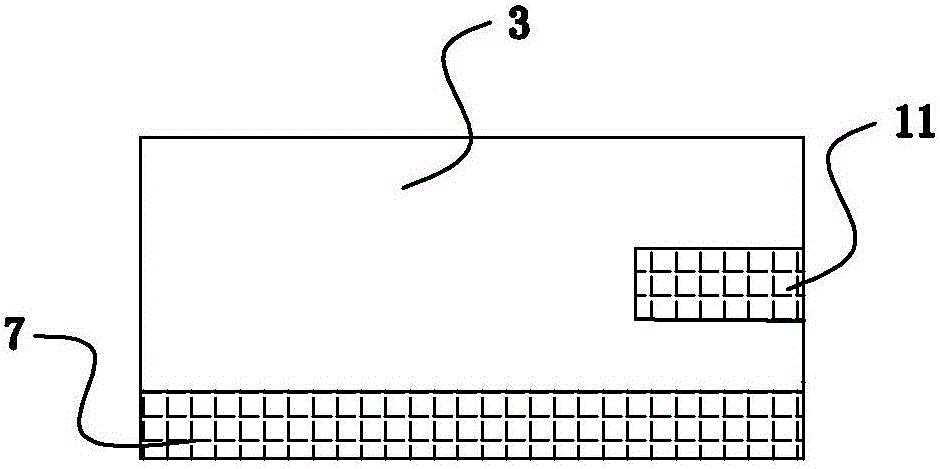

图2是本实用新型的储药罐的内部的部分结构示意图；

图3是本实用新型的内燃机的内部的部分结构示意图；

图中标号：1、打药机主体；2、内燃机；3、储药罐；4、支架；5、滑轮；6、水管架；7、温度感应器；8、电加热器；9、太阳能光伏电板；10、支撑杆；11、蓄电池；12、控制器；13、配重块；14、出水管；15、流量计；16、油位感应器；17、指示灯；18、扶手。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-3所示，本实用新型提供一种园林用的喷雾式打药机，包括打药机主体1、内燃机2、储药罐3、支架4、滑轮5、水管架6、温度感应器7、电加热器8、太阳能光伏电板9、支撑杆10、蓄电池11、控制器12、配重块13、出水管14、流量计15、油位感应器16、指示灯17和扶手18，储药罐3的内部的底端设置有温度感应器7，储药罐3的一侧的底部设置有电加热器8，电加热器8的顶端设置有太阳能光伏电板9，电加热器8与太阳能光伏电板9之间通过支撑杆10连接，打药机主体1的中部设置有储药罐3，储药罐3的内部设置有蓄电池11，打药机主体1的一侧设置有控制器12，打药机主体1的外侧设置有支架4，支架4的顶部设置有配重块13，储药罐3的一端设置有出水管14，出水管14的顶端设置有流量计15，打药机主体1的一端设置有内燃机2，打药机主体1的另一端设置有水管架6，内燃机2的内部设置有油位感应器16，控制器12的一端设置有指示灯17。

支架4的一端设置有扶手18，扶手18的内部设置有伸缩杆，支架4与扶手18之间通过螺栓固定连接；设置有扶手18便于了打药机的移动，而设置有伸缩杆则可以节省空间和更便于打药机的移动。

温度感应器7、电加热器8、太阳能光伏电板9、蓄电池11、控制器12、流量计15和油位感应器16的连接均为电性连接；可以更高效的喷洒药液。

内燃机2的外侧的支架4上设置有保护罩，保护罩的两侧设置有若干散热孔，支架4与保护罩之间通过旋转轴和旋转轴套连接；可以使内燃机2不受药液的侵染，同时不会影响内燃机2的散热。

打药机主体1的底端设置有滑轮5，滑轮5的表面套有橡胶套；具有缓冲的作用，可以降低打药机对草地的伤害。

具体的储药罐3的内部的底端设置有温度感应器7，储药罐3的一侧的底部设置有电加热器8，打药机主体1的一侧设置有控制器12；温度感应器7感应药液的温度，当温度较低时，会有信号发出并传递给控制器12，经控制器12处理后，会有信号发出并传递给电加热器8，这时电加热器8工作，可以提高药液的温度，便于药液的输出和发挥药效，电加热器8的顶端设置有太阳能光伏电板9，电加热器8与太阳能光伏电板9之间通过支撑杆10连接，储药罐3的内部设置有蓄电池11，把太阳能转化为电能供应给电加热器8，可以节省能源，储药罐3的一端设置有出水管14，出水管14的顶端设置有流量计15，便于记录药液的输出量，可以不多不少的对园林植被进行喷洒药液，简单节省，内燃机2的内部设置有油位感应器16，控制器12的一端设置有指示灯17；当内燃机2内的油量较低时，油位感应器16会有信号发出并传递给控制器12，经控制器12处理后会有发出信号给指示灯17，这时指示灯17工作，具有提醒效果，进而可以及时加油，提高工作效率。

本实用新型可以调节药液的温度，便于药液的输出，同时具有低油量提醒功能，可以提高打药机的工作效率，可以对药液的输出量进行记录，便于调控，简单节约，可以使内燃机2不受药液的侵染，同时不会影响内燃机2的散热。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
