一种农田太阳能灭虫装置的制作方法

本实用新型涉及一种农用灭虫设备，具体是一种农田太阳能灭虫装置。

背景技术：

农业属于第一产业，是国民经济中一个重要产业部门，随着社会的发展，农业的效率也越来越高；种植业是农业的重要组成部分，害虫在农田中的繁殖一直对农田有着极大的损害，降低农业产量，危害作物生长，目前的灭虫装置大多需要通过市电进行供能，对于偏远地区极为不便。

技术实现要素：

本实用新型的目的在于提供一种农田太阳能灭虫装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种农田太阳能灭虫装置，包括灭虫药箱、诱虫装置和太阳能装置；所述灭虫药箱包括箱壳、手柄、密封盖、进药漏斗、进药管、固定架、底座、支撑柱、支撑座、感应片、指示灯、阀门和排药管；所述箱壳固定设置在底座的上端面；所述支撑柱垂直设置在底座的下端面上；所述支撑座固定设置在支撑柱的下端面上；所述进药管固定设置在箱壳开设的内孔中；所述固定架垂直设置在底座的上端面；所述密封盖螺纹设置在进药漏斗的上端面；所述手柄固定设置在密封盖的上端面；所述感应片固定设置在箱壳开设的内孔中；所述指示灯通过感应片和箱壳相连接，其固定设置在箱壳的左端面上；所述排药管固定设置在箱壳开设的内孔中；所述阀门固定设置在排药管的外侧面上；所述诱虫装置包括防护板、灯座、诱虫灯、支撑杆、扇盘、扇叶、转轴、电机、凹槽和支撑架；所述支撑架固定设置在箱壳的内腔中；所述凹槽固定设置在支撑架之间；所述电机固定设置在凹槽的内腔中；所述转轴垂直设置在电机的工作端面上；所述扇盘提供转轴和电机相连接，其固定设置在转轴的尾部端面上；所述扇叶固定设置在扇盘的外侧面上；所述支撑杆垂直设置在箱壳的上端面；所述灯座固定设置在防护板的下端面上；所述诱虫灯固定设置在底座的下端面上；所述太阳能装置包括太阳能电板、固定杆、固定板和蓄电池箱；所述蓄电池箱固定设置在防护板的上端面；所述固定杆垂直设置在蓄电池箱的上端面；所述固定板通过固定板和蓄电池箱相连接，其固定设置在蓄电池箱的上端面。

作为本实用新型进一步的方案：所述进药管的上端面设置有进药漏斗。

作为本实用新型进一步的方案：所述支撑杆的上端面固定设置有防护板。

作为本实用新型再进一步的方案：所述固定杆的上端面固定设置有太阳能电板。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过设置灭虫药箱，可以有效将落入药箱的害虫杀死，灭虫装置中设置有进药漏斗和排药管，分别进行药液的补充和药箱的清理；通过设置诱虫灯和风扇可以有效的将害虫吸入药箱中，提高灭虫效率；通过设置太阳能电板和蓄电池的配合使用，将太阳能转化为电能储存到蓄电池中进行供电，有效解决了偏远地区供电问题；本实用新型结构科学，设计合理，实用性强，安全高效。

附图说明

图1为农田太阳能灭虫装置的结构示意图。

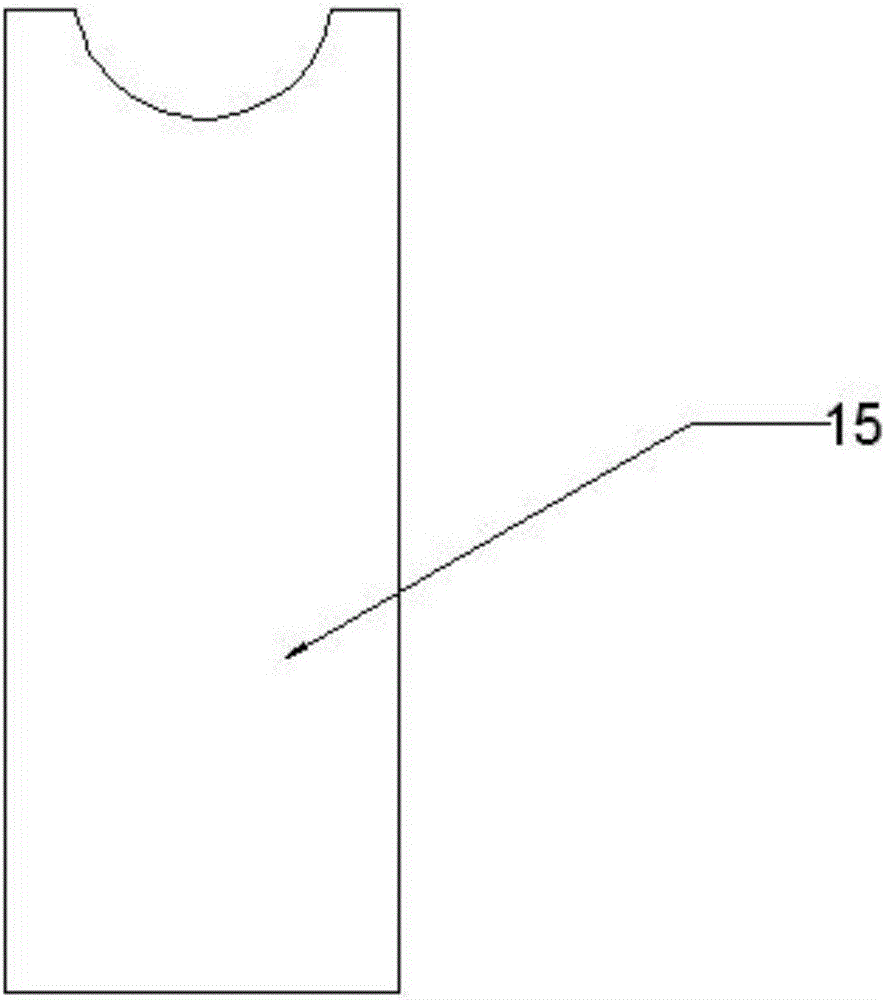

图2为农田太阳能灭虫装置中固定架结构示意图。

图3为农田太阳能灭虫装置中支撑架的结构示意图。

图中：1-太阳能电板，2-固定杆，3-固定板，4-蓄电池箱，5-防护板，6-灯座，7-诱虫灯，8-支撑杆，9-扇盘，10-箱壳，11-手柄，12-密封盖，13-进药漏斗，14-进药管，15-固定架，16-底座，17-支撑柱，18-支撑座，19-扇叶，20-转轴，21-电机，22-凹槽，23-支撑架，24-感应片，25-指示灯，26-阀门，27-排药管。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种农田太阳能灭虫装置，包括灭虫药箱、诱虫装置和太阳能装置；所述灭虫药箱包括箱壳10、手柄11、密封盖12、进药漏斗13、进药管14、固定架15、底座16、支撑柱17、支撑座18、感应片24、指示灯25、阀门26和排药管27；所述箱壳10固定设置在底座16的上端面；所述支撑柱17垂直设置在底座16的下端面上；所述支撑座18固定设置在支撑柱17的下端面上，具有支撑性；所述进药管14固定设置在箱壳10开设的内孔中；所述固定架15垂直设置在底座16的上端面，具有支撑进药管14的功能；所述进药漏斗13固定设置在进药管14的上端面；所述密封盖12螺纹设置在进药漏斗13的上端面，具有防止灰尘进入进药漏斗13的功能；所述手柄11固定设置在密封盖12的上端面，具有方便打开密封盖12的功能；所述感应片24固定设置在箱壳10开设的内孔中，具有感应水位的功能；所述指示灯25通过感应片24和箱壳10相连接，其固定设置在箱壳10的左端面上；所述排药管27固定设置在箱壳10开设的内孔中，具有方便排水清理的功能；所述阀门26固定设置在排药管27的外侧面上；所述诱虫装置包括防护板5、灯座6、诱虫灯7、支撑杆8、扇盘9、扇叶19、转轴20、电机21、凹槽22和支撑架23；所述支撑架23固定设置在箱壳10的内腔中；所述凹槽22固定设置在支撑架23之间；所述电机21固定设置在凹槽22的内腔中，具有提供稳定动力的功能；所述转轴20垂直设置在电机21的工作端面上；所述扇盘9提供转轴20和电机21相连接，其固定设置在转轴20的尾部端面上；所述扇叶19固定设置在扇盘9的外侧面上，具有产生吸力的功能；所述支撑杆8垂直设置在箱壳10的上端面；所述防护板5固定设置在支撑杆8的上端面，具有防止雨水落入药箱的功能；所述灯座6固定设置在防护板5的下端面上；所述诱虫灯7固定设置在底座6的下端面上；所述太阳能装置包括太阳能电板1、固定杆2、固定板3和蓄电池箱4；所述蓄电池箱4固定设置在防护板5的上端面，具有放置和保护蓄电池的功能；所述固定杆2垂直设置在蓄电池箱4的上端面；所述固定板3通过固定板2和蓄电池箱4相连接，其固定设置在蓄电池箱4的上端面，具有加固连接的功能；所述太阳能电板1固定设置在固定杆2的上端面，通过将光能转化为电能储存到蓄电池内。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
