一种太阳能益保型诱捕灯的制作方法

本实用新型属于诱捕灯设备技术领域，具体涉及一种太阳能益保型诱捕灯。

背景技术：

现有灭虫灯的结构为 ：电源部分、发光部分、电网部分、虫体收集部分， 其原理是 ：利用昆虫的趋光特性，采用发光部分发光，吸引昆虫集中到灭虫灯处，再利用高压电网部分将碰触到电网的昆虫击杀，最后用虫体收集部分收集齐虫体，然而这种灭虫灯只能收集诱捕昆虫，无法将益虫和害虫有效分离，大量捕杀益虫会降低生态系统的益害比，对所在地区生物多样性造成严重影响，对此，提供一种结构合理、操作简便、使用效果好的太阳能益保型诱捕灯具有十分重要的意义。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，而提供一种结构合理、操作简便、使用效果好的太阳能益保型诱捕灯。

本实用新型的目的是这样实现的：一种太阳能益保型诱捕灯，它包括集虫箱，所述的集虫箱的内部从上至下依次设置有第一过滤网罩、第二过滤网罩、第三过滤网罩、收集罩和蓄电池，集虫箱的前侧面上设置有对开门扇，集虫箱的后侧面上设置有与第三过滤网罩相配合的放生口，所述的放生口处设置有卡板和与卡板垂直设置的挡板，所述的卡板连接有放生门，所述的放生门的上部设置有提手，集虫箱的上侧面上设置有集虫斗和与集虫斗连接的支撑架，所述的集虫斗的底部设置有吸虫口，所述的吸虫口处设置有与吸虫口相配合的风机，支撑架的上端连接有太阳能电池板，所述的太阳能电池板通过电源线与蓄电池连接，太阳能电池板的下方设置有支撑梁，所述的支撑梁的上部设置有灯座，所述的灯座连接有诱虫灯，支撑梁的下部连接有撞击板。

所述的第一过滤网罩的网孔直径为12mm—16mm。

所述的第二过滤网罩的网孔直径为8mm—12mm。

所述的第三过滤网罩的网孔直径为4mm—8mm。

所述的收集罩的底部为实心结构。

所述的蓄电池通过灯座与诱虫灯连接。

所述的卡板的数量为两个，且分别对称设置在放生口的两侧。

所述的风机为可调速风机。

所述的太阳能电池板为倾斜设置，且倾斜角度为30°—45°。

所述的撞击板的数量为三个，且任意两个相邻的撞击板之间的夹角为120°。

本实用新型的有益效果：本实用新型在使用时，利用太阳能电池板将光能转化为电能，并将电能储存在蓄电池内，为整个装置提供所必须的电能，这种设置具有绿色环保的优点，而且适合应用于偏远的电力系统不完整的山区，具有实用范围广的优点，当需要诱虫时，利用诱虫灯提供光源将昆虫诱引到撞击板周围，当昆虫撞击到撞击板上被撞晕后，落入收集斗内，风机提供的抽力从而将昆虫吸入收集箱内，落入收集箱内的昆虫经过第一过滤网罩、第二过滤网罩、第三过滤网罩的层层过滤，从而将体形较小的益虫筛选在第三过滤网罩内，并通过放生口将益虫放生，从而有效的保护了益虫，同时将害虫隔离在收集箱内，本实用新型在使用时具有结构简单、运行成本低、操作简单快捷的优点，而且有效的将害虫和益虫的分离。

附图说明

图1为本实用新型一种太阳能益保型诱捕灯的结构示意图。

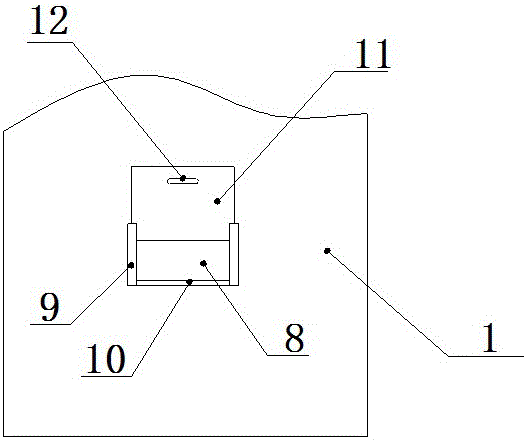

图2为本实用新型一种太阳能益保型诱捕灯的局部结构示意图。

图中：1、集虫箱 2、第一过滤网罩 3、第二过滤网罩 4、第三过滤网罩 5、收集罩 6、蓄电池 7、对开门扇 8、放生口 9、卡板 10、挡板 11、放生门 12、提手 13、集虫斗 14、支撑架 15、吸虫口 16、风机 17、太阳能电池板 18、支撑梁 19、灯座 20、诱虫灯 21、撞击板。

具体实施方式

下面结合附图对本实用新型做进一步的说明。

实施例1

如图1和图2所示，一种太阳能益保型诱捕灯，它包括集虫箱1，所述的集虫箱1的内部从上至下依次设置有第一过滤网罩2、第二过滤网罩3、第三过滤网罩4、收集罩5和蓄电池6，集虫箱1的前侧面上设置有对开门扇7，集虫箱1的后侧面上设置有与第三过滤网罩4相配合的放生口8，所述的放生口8处设置有卡板9和与卡板9垂直设置的挡板10，所述的卡板9连接有放生门11，所述的放生门11的上部设置有提手12，集虫箱1的上侧面上设置有集虫斗13和与集虫斗13连接的支撑架14，所述的集虫斗13的底部设置有吸虫口15，所述的吸虫口15处设置有与吸虫口15相配合的风机16，支撑架14的上端连接有太阳能电池板17，所述的太阳能电池板17通过电源线与蓄电池6连接，太阳能电池板17的下方设置有支撑梁18，所述的支撑梁18的上部设置有灯座19，所述的灯座19连接有诱虫灯20，支撑梁18的下部连接有撞击板21。

本实用新型在使用时，利用太阳能电池板将光能转化为电能，并将电能储存在蓄电池内，为整个装置提供所必须的电能，这种设置具有绿色环保的优点，而且适合应用于偏远的电力系统不完整的山区，具有实用范围广的优点，当需要诱虫时，利用诱虫灯提供光源将昆虫诱引到撞击板周围，当昆虫撞击到撞击板上被撞晕后，落入收集斗内，风机提供的抽力从而将昆虫吸入收集箱内，落入收集箱内的昆虫经过第一过滤网罩、第二过滤网罩、第三过滤网罩的层层过滤，从而将体形较小的益虫筛选在第三过滤网罩内，并通过放生口将益虫放生，从而有效的保护了益虫，同时将害虫隔离在收集箱内，本实用新型在使用时具有结构简单、运行成本低、操作简单快捷的优点，而且有效的将害虫和益虫的分离。

实施例2

如图1和图2所示，一种太阳能益保型诱捕灯，它包括集虫箱1，所述的集虫箱1的内部从上至下依次设置有第一过滤网罩2、第二过滤网罩3、第三过滤网罩4、收集罩5和蓄电池6，集虫箱1的前侧面上设置有对开门扇7，集虫箱1的后侧面上设置有与第三过滤网罩4相配合的放生口8，所述的放生口8处设置有卡板9和与卡板9垂直设置的挡板10，所述的卡板9连接有放生门11，所述的放生门11的上部设置有提手12，集虫箱1的上侧面上设置有集虫斗13和与集虫斗13连接的支撑架14，所述的集虫斗13的底部设置有吸虫口15，所述的吸虫口15处设置有与吸虫口15相配合的风机16，支撑架14的上端连接有太阳能电池板17，所述的太阳能电池板17通过电源线与蓄电池6连接，太阳能电池板17的下方设置有支撑梁18，所述的支撑梁18的上部设置有灯座19，所述的灯座19连接有诱虫灯20，支撑梁18的下部连接有撞击板21，所述的第一过滤网罩2的网孔直径为12mm—16mm，所述的第二过滤网罩3的网孔直径为8mm—12mm，所述的第三过滤网罩4的网孔直径为4mm—8mm，所述的收集罩5的底部为实心结构，所述的蓄电池6通过灯座19与诱虫灯20连接，所述的卡板9的数量为两个，且分别对称设置在放生口8的两侧，所述的风机16为可调速风机，所述的太阳能电池板17为倾斜设置，且倾斜角度为30°—45°，所述的撞击板21的数量为三个，且任意两个相邻的撞击板21之间的夹角为120°。

本实用新型在使用时，利用太阳能电池板将光能转化为电能，并将电能储存在蓄电池内，为整个装置提供所必须的电能，这种设置具有绿色环保的优点，而且适合应用于偏远的电力系统不完整的山区，具有实用范围广的优点，当需要诱虫时，利用诱虫灯提供光源将昆虫诱引到撞击板周围，当昆虫撞击到撞击板上被撞晕后，落入收集斗内，风机提供的抽力从而将昆虫吸入收集箱内，落入收集箱内的昆虫经过第一过滤网罩、第二过滤网罩、第三过滤网罩的层层过滤，从而将体形较小的益虫筛选在第三过滤网罩内，并通过放生口将益虫放生，从而有效的保护了益虫，同时将害虫隔离在收集箱内，本实用新型在使用时具有结构简单、运行成本低、操作简单快捷的优点，而且有效的将害虫和益虫的分离。
