一种林下养殖捡蛋器的制作方法

本实用新型涉及养殖辅助用具，尤其涉及一种林下养殖捡蛋器。

背景技术：
：

在养殖鸡、鸭、鹅的养殖场，经常进行拾蛋的工作，尤其是散养的家禽，拾禽蛋需要经常反复的弯腰、下蹲，这样就导致拾禽蛋的工作比较繁重，拾禽蛋的工作效率也比较低，目前，也有很多养殖场使用禽蛋夹取装置来拾禽蛋，但是，现在使用的禽蛋夹取装置要么只能拾取一个禽蛋，劳动效率低，要么一次性夹取多个禽蛋，但多个禽蛋之间容易发生碰撞而破损，禽蛋的破损率太高；另外，目前使用的禽蛋拾取装置不适用于地面杂草比较多的养殖场使用，杂草比较多的养殖场适于禽类的生长和产蛋，但是杂草会阻碍养殖者快速的找到禽蛋的位置和便捷的拾取禽蛋，养殖场在拾取禽蛋后，会对禽蛋外表面进行简单的消毒，然后装箱销售，整个消毒装箱的过程费时、费力。

技术实现要素：
：

本实用新型提供了一种林下养殖捡蛋器，该结构设计合理、新颖，能够一次性夹取多个禽蛋，劳动效率高，同时能避免禽蛋之间发生碰撞，禽蛋的破损率低，该结构适合长杂草的养殖场使用，拾禽蛋的同时能够拨开杂草，找到禽蛋并拾取起禽蛋，能对拾取起来的禽蛋外表面进行简单的消毒处理，保证拾取的禽蛋能够直接装箱进行销售，简化了劳动步骤，提高了劳动效率，解决了现有技术中存在的问题。

本实用新型为解决上述技术问题所采用的技术方案是：

一种林下养殖捡蛋器，包括中部相铰接的两个夹取臂，夹取臂顶部连接有环形夹柄，在夹取臂底部垂直连接有夹槽，夹槽内腔通过隔挡分割成呈水平“一”字型排列的若干个半圆弧状蛋槽，蛋槽内表面附有一层软垫；在软垫表面嵌有若干个紫外线照射灯，紫外线照射灯通过导线和开关连接设置于其中一夹取臂侧部的电源；在其中一夹槽背侧表面连接有一搂草的耙体。

所述夹槽可拆卸的连接于夹取臂底部，夹取臂底端外表面设置有螺纹，夹槽上部设置有一与螺纹相适配的螺纹孔。

所述开关设置于环形夹柄表面。

所述蛋槽的个数为1-4个。

本实用新型采用上述结构，设计合理、新颖，能够一次性夹取多个禽蛋，劳动效率高，同时能避免多个禽蛋之间发生碰撞，保证禽蛋的破损率低，该结构适合长杂草的养殖场使用，拾禽蛋的同时耙体能够拨开杂草，使使用者快速的找到并拾取起禽蛋，紫外线照射灯能对拾取起来的禽蛋外表面进行简单的消毒处理，保证拾取的禽蛋能够直接装箱进行销售，简化了劳动步骤，提高了劳动效率。

附图说明：

图1为本实用新型的立体结构示意图。

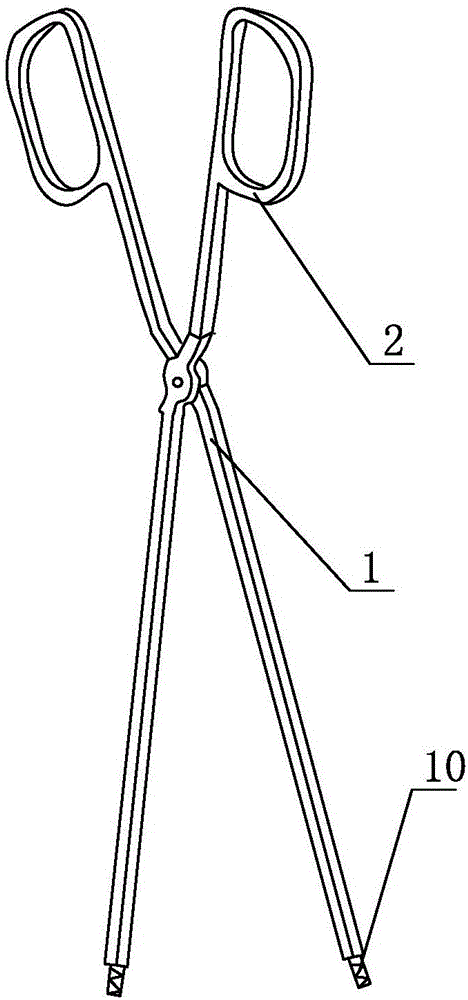

图2为本实用新型的主视结构示意图。

图中，1夹取臂，2环形夹柄，3夹槽，4隔挡，5软垫，6紫外线照射灯，7开关，8电源，9耙体，10螺纹。

具体实施方式：

为能清楚说明本方案的技术特点，下面通过具体实施方式，并结合其附图，对本实用新型进行详细阐述。

如图1-2中所示，一种林下养殖捡蛋器，包括中部相铰接的两个夹取臂1，夹取臂1顶部连接有环形夹柄2，在夹取臂1底部垂直连接有夹槽3，夹槽3内腔通过隔挡4分割成呈水平“一”字型排列的若干个半圆弧状蛋槽，蛋槽内表面附有一层软垫5；在软垫5表面嵌有若干个紫外线照射灯6，紫外线照射灯6通过导线和开关7连接设置于其中一夹取臂1侧部的电源8；在其中一夹槽3背侧表面连接有一搂草的耙体9。

所述夹槽3可拆卸的连接于夹取臂1底部，夹取臂1底端外表面设置有螺纹10，夹槽3上部设置有一与螺纹10相适配的螺纹孔,夹槽3可以拆卸，当拾蛋的工作熟练后，可以更换具有更多蛋槽的夹槽3，一次性夹取更多的禽蛋，来提高拾蛋的工作效率。

所述开关7设置于环形夹柄2表面。

所述蛋槽的个数为1-4个。

所述环形手柄2表面包裹防磨手的棉布层。

采用本实用新型的林下养殖捡蛋器，因养殖场设置在林下，杂草会比较多，拾取禽蛋的时候，使用者可以使用耙体9搂草找出禽蛋，找到后将覆盖在禽蛋上面的杂草搂到一边便可以夹取禽蛋了，夹取禽蛋的个数可根据蛋槽的个数而定，因每个相邻的蛋槽之间有隔挡4，所以夹取的禽蛋之间不会碰撞而损坏，因蛋槽内的软垫5上有紫外线照射灯6，紫外线照射灯6能在夹取禽蛋到放置到箱子内的这个过程中被消毒，禽蛋的消毒工作完成简捷、方便，避免设专门的消毒步骤，不占用专门的消毒流程时间，能够保证禽蛋直接装箱，保证禽蛋的新鲜。

上述具体实施方式不能作为对本实用新型保护范围的限制，对于本技术领域的技术人员来说，对本实用新型实施方式所做出的任何替代改进或变换均落在本实用新型的保护范围内。

本实用新型未详述之处，均为本技术领域技术人员的公知技术。
