育苗温室喷水车用吊轨的制作方法

本实用新型涉及一种吊轨，尤其是一种育苗温室喷水车用吊轨。

背景技术：

现在通常用喷水车对育苗温室内的植物进行喷水，但是现在所使用的喷水车通常为在地下行走式结构，由于温室比较大，与水泵和喷水车喷嘴相连的进水软管需要的长度较长，由于喷水车是从前到后对温室进行喷水，进水软管全部置于温室前部，容易使进水软管缠绕在一块，不易分开，给工作带来不便。

技术实现要素：

本实用新型的技术任务是针对上述现有技术中的不足提供一种育苗温室喷水车用吊轨，该育苗温室喷水车用吊轨具有喷水车及进水软管全部置于吊轨上，进水软管分段挂于多个喷水管挂架上，使用时不会缠绕于一块，避免打结，提高工作效率，使用方便的特点。

本实用新型解决其技术问题所采用的技术方案是：它包括轨道、轨道吊架和喷水管挂架，所述的轨道包括左轨道和右轨道，所述的左轨道和右轨道通过多个轨道吊架固定于温室内，每个所述的轨道吊架分别包括横连接杆、左支撑杆、右支撑杆、竖连接杆、左剪叉杆、右剪叉杆，所述的左剪叉杆和右剪叉杆交叉设置，且交叉部通过连接螺栓相连，左剪叉杆和右剪叉杆的下部分别通过竖连接杆连接左支撑杆和右支撑杆，所述的左支撑杆和右支撑杆之间通过横连接杆相连，所述的左支撑杆和右支撑杆的下端部分别设置有弧形连接板，所述的左轨道和右轨道分别置于弧形连接板上部，且左轨道和右轨道与弧形连接板之间分别通过连接螺栓相固定，左轨道和右轨道的上部分别设置有多个可沿左轨道和右轨道滑动的喷水管挂架。

每个所述的喷水管挂架分别包括移动板、滑轮、挂杆和喷水管挂板，所述的滑轮包括4个，4个滑轮均匀设置在移动板的四个角上，滑轮分别与左轨道和右轨道相配合，所述的挂杆的一端穿过移动板且与移动板通过连接螺栓相固定，另一端位于轨道下部，且与喷水管挂板上部通过连接螺栓相连。

所述的喷水管挂板包括上板、下板、后部连接板、前部挡板，所述的上板与下板之间的后部通过后部连接板相连，所述的下板的前侧设置有前部挡板，所述的挂杆与上板相连，所述的下板上部设置有弧形支撑板。

位于左轨道上的喷水管挂架和位于右轨道上的喷水管挂架为对称设置。

本实用新型的育苗温室喷水车用吊轨和现有技术相比，具有以下突出的有益效果：喷水车及进水软管全部置于吊轨上，进水软管分段挂于多个喷水管挂架上，喷水管挂架带动进水软管随喷水车的移动而移动，使用时不会缠绕于一块，避免打结，提高工作效率，使用方便等特点。

附图说明

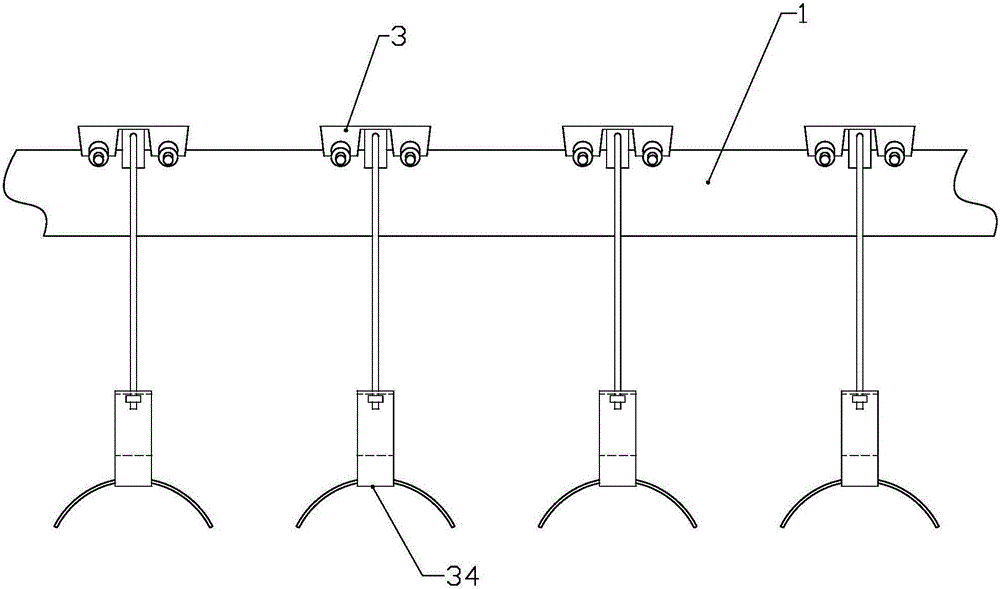

附图1是育苗温室喷水车用吊轨的主视结构示意图；

附图2是喷水管挂架与轨道连接侧视图；

附图3是喷水管挂架放大主视结构示意图；

附图4是喷水管挂架放大侧视结构示意图；

附图标记说明：1、轨道，11、左轨道，12、右轨道，2、轨道吊架，21、横连接杆，22、左支撑杆，23、右支撑杆，24、竖连接杆，25、左剪叉杆，26、右剪叉杆，27、弧形连接板，3、喷水管挂架，31、移动板，32、滑轮，33、挂杆，34、喷水管挂板，341、上板，342、下板，343、后部连接板，344、前部挡板，345、弧形支撑板。

具体实施方式

参照说明书附图1至附图4对本实用新型的育苗温室喷水车用吊轨作以下详细地说明。

本实用新型的育苗温室喷水车用吊轨，其结构包括轨道1、轨道吊架2和喷水管挂架3，所述的轨道1包括左轨道11和右轨道12，所述的左轨道11和右轨道12通过多个轨道吊架2固定于温室内，每个所述的轨道吊架2分别包括横连接杆21、左支撑杆22、右支撑杆23、竖连接杆24、左剪叉杆25、右剪叉杆26，所述的左剪叉杆25和右剪叉杆26交叉设置，且交叉部通过连接螺栓相连，左剪叉杆25和右剪叉杆26的下部分别通过竖连接杆24连接左支撑杆22和右支撑杆23，所述的左支撑杆22和右支撑杆23之间通过横连接杆21相连，所述的左支撑杆22和右支撑杆23的下端部分别设置有弧形连接板27，所述的左轨道11和右轨道12分别置于弧形连接板27上部，且左轨道11和右轨道12与弧形连接板27之间分别通过连接螺栓相固定，左轨道11和右轨道12的上部分别设置有多个可沿左轨道和右轨道滑动的喷水管挂架3。

每个所述的喷水管挂架3分别包括移动板31、滑轮32、挂杆33和喷水管挂板34，所述的滑轮32包括4个，4个滑轮32均匀设置在移动板31的四个角上，滑轮32分别与左轨道11和右轨道12相配合，沿左轨道11和右轨道12移动，所述的挂杆33的一端穿过移动板31且与移动板31通过连接螺栓相固定，另一端位于轨道1下部，且与喷水管挂板34上部通过连接螺栓相连。

所述的喷水管挂板34包括上板341、下板342、后部连接板343、前部挡板344，所述的上板341与下板342之间的后部通过后部连接板343相连，所述的下板342的前侧设置有前部挡板344，所述的挂杆33与上板341相连，所述的下板342上部设置有弧形支撑板345，弧形支撑板345用于支撑进水软管。

位于左轨道11上的喷水管挂架3和位于右轨道12上的喷水管挂架3为对称设置。

将与喷水车的喷嘴相连的进水软管呈环形悬挂于每个喷水管挂板34上，进水软管的另一端连接水泵，进水软管通过喷水车的移动和喷水管挂架3上的滑轮32带动沿轨道1从前至后移动，逐渐伸展开，从而对温室从前到后进行喷水。

以上所列举的实施方式仅供理解本实用新型之用，并非是对本实用新型所描述的技术方案的限定，有关领域的普通技术人员，在权利要求所述技术方案的基础上，还可以作出多种变化或变形，所有等同的变化或变形都应涵盖在本实用新型的权利要求保护范围之内。本实用新型未详述之处，均为本技术领域技术人员的公知技术。
