自动控制温、湿度花卉大棚的制作方法

本实用新型涉及一种智能控制大棚领域，具体为自动控制温、湿度花卉大棚。

背景技术：

我国地域辽阔，且是世界著名的花卉产区，花卉的成长丰收必须要有好的种植设施。我国境内地形复杂，气候多变，既有许多干旱少雨，水资源严重缺乏的地区，又有光照温度不足，纯粹以体力务农的落后地区。对于这些地方来讲，经济作物的生长始终是一个难题。但随着科学的不断进步，技术的不断发展，大棚的出现给农业发展带来了曙光，特别是对生态环境较差的地区。自动控制温、湿度花卉大棚有电力就可以自动全面运行，大量节水节能，同时无污染，利于环保，是一种可靠、稳定的自动控制系统。普通大棚依旧需要大量的人力及时间去维持温度及湿度。

技术实现要素：

本实用新型的目的在于提供自动控制温、湿度花卉大棚，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案自动控制温、湿度花卉大棚，包括大棚主体、市电、市电开关、输电缆、动力及控制箱、弹簧式温湿度计、主横梁、喷雾加湿器、百叶式自动调节棚顶、电控开关、换气扇、伸缩气缸、一级伸缩杆、二级伸缩杆、温控阀门、液压泵和控制电脑，其特征在于：所述大棚主体内安装有市电，所述市电右侧安装有市电开关，且市电开关右侧连接设置有输电缆，所述输电缆连接设置有动力及控制箱，所述大棚主体墙体两侧设置有弹簧式温湿度计，所述大棚主体主横梁上安装有喷雾加湿器，且大棚主体棚顶为百叶式自动调节棚顶，所述百叶式自动调节棚顶下侧安装有电控开关和换气扇，所述一级伸缩杆和二级伸缩杆通过伸缩气缸连接，所述动力及控制箱内设置有液压泵，所述液压泵右侧设置有控制电脑，且控制电脑连接控制温控阀门。

优选的，所述弹簧式温湿度计外侧设置有上部封闭下部通透的透明防护罩，有益效果为:喷雾加湿器工作时不会导致测量结果突变。

优选的，所述弹簧式温湿度在大棚主体墙体两侧高低位置不一，有益效果为:在测量时，更加精确的测量大棚内的温湿度数值。

优选的，所述百叶式自动调节棚顶下侧安装有换气扇，有益效果为:当温度过高时，可以启动换气扇换气，保证工作效率。

优选的，所述动力及控制箱内安装有控制电脑，有益效果为:可以实现自动化开启关闭，节省人力。

与现有技术相比，本实用新型的有益效果是：该新型自动控制温、湿度花卉大棚，自动化程度高，操控简单快捷，大大提高了工作效率，节省了大量的时间，人力物力。

附图说明

图1为本实用新型结构示意图。

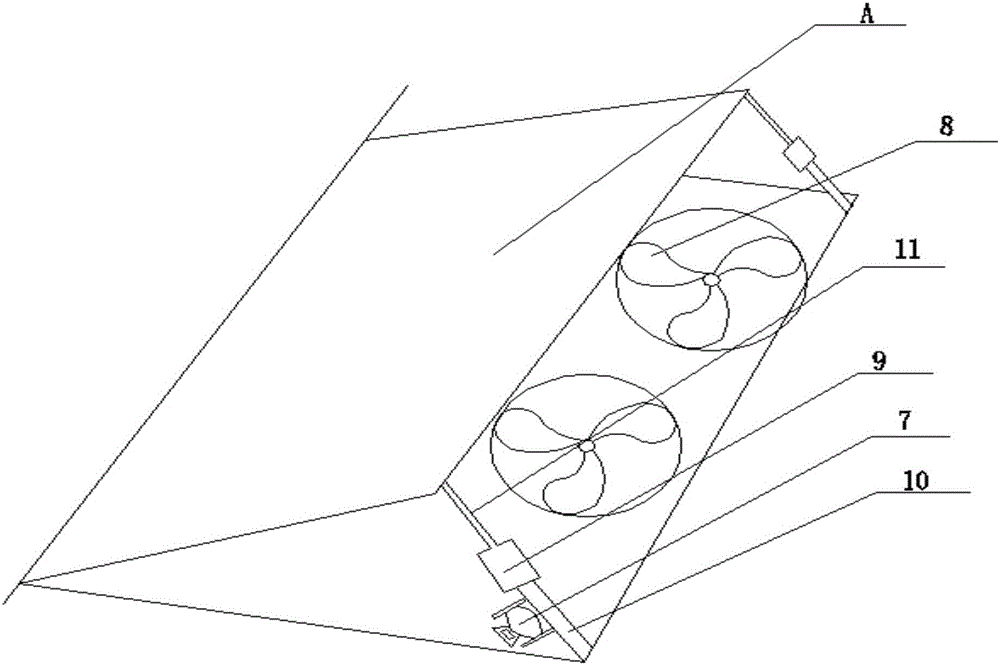

图2为本实用新型A处结构示意图。

图3为本实用新型B处结构示意图。

图中：1、大棚主体，2、市电，3、市电开关，4、输电缆，B、动力及控制箱，5、弹簧式温湿度计，6、主横梁，61、喷雾加湿器，A、百叶式自动调节棚顶，7、电控开关，8、换气扇，9、伸缩气缸，10、一级伸缩杆，11、二级伸缩杆，12、温控阀门，13、液压泵，14、控制电脑。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：自动控制温、湿度花卉大棚，包括大棚主体1、市电2、市电开关3、输电缆4、动力及控制箱B、弹簧式温湿度计5、主横梁6、喷雾加湿器61、百叶式自动调节棚顶A、电控开关7、换气扇8、伸缩气缸9、一级伸缩杆10、二级伸缩杆11、温控阀门12、液压泵13和控制电脑14，其特征在于：所述大棚主体1内安装有市电2，所述市电2右侧安装有市电开关3，且市电开关3右侧连接设置有输电缆4，所述输电缆4连接设置有动力及控制箱B，所述大棚主体1墙体两侧设置有弹簧式温湿度计5，所述大棚主体1主横梁6上安装有喷雾加湿器61，且大棚主体1棚顶为百叶式自动调节棚顶A，所述百叶式自动调节棚顶A下侧安装有电控开关7和换气扇8，所述一级伸缩杆10和二级伸缩杆11通过伸缩气缸9连接，所述动力及控制箱B内设置有液压泵13，所述液压泵13右侧设置有控制电脑14，且控制电脑14连接控制温控阀门12。

工作原理：该新型自动控制温、湿度花卉大棚，操作时，市电开关3开启，系统通电后，利用输电缆4给动力及控制箱B通电，液压泵13和控制电脑14开始工作，在控制电脑14上预设定温度及湿度，然后弹簧式温湿度计5开始测量，并将数据传回控制电脑14，当棚内温度过高时，一级伸缩杆10和伸缩气缸9开始工作，百叶式自动调节棚顶A将打开，换气扇8开始向棚外抽风，将温度降到设定值；当棚内温度过低时，换气扇8开始向棚内抽风，温度开始升高后，百叶式自动调节棚顶A关闭；在棚内湿度过低时，喷雾加湿器61开始加湿，将湿度维持在设定值；在棚内湿度过高时，百叶式自动调节棚顶A将打开，换气扇8开始向棚外抽风，将湿度降到设定值。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
