一种自动灌溉系统的制作方法

本实用新型属于农业灌溉技术领域，具体涉及一种自动灌溉系统。

背景技术：

我国蔬菜大棚种植已经形成一定的规模，灌溉对蔬菜的生长至关重要。但是目前的灌溉方式一般都是利用人工或者水泵向大棚内进行引水，还存在很多的问题：第一，无法根据空气和土壤的湿度进行自动加湿灌溉；第二，用水成本高；第三，大棚内的喷头不能根据蔬菜的高低不同进行调节。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种自动灌溉系统，实现了大棚的自动加湿灌溉，通过使用雨水对大棚进行灌溉，降低了用水成本，可适用于不同高度的蔬菜，灵活性强，实用性强。

本实用新型解决其技术问题是采取以下技术方案实现的：

一种自动灌溉系统，包括控制器，其特征在于：所述控制器输入端连有设于大棚内的空气湿度传感器、土壤湿度传感器和设于雨水池内的水位传感器，所述控制器的输出端与干燥器、喷头和渗水管相连，所述控制器的输出端还连有第一继电器和第二继电器，所述第一继电器的的输出端与第一水泵相连，所述第二继电器的输出端与第二水泵相连；

所述第一水泵和第一继电器设于第一抽水管上，所述第一抽水管一端伸入雨水池内，所述第一抽水管另一端与进水管相连，所述第二水泵和第二继电器设于第二抽水管上，所述第二抽水管一端伸入井水池内，所述第二抽水管另一端与所述进水管相连，所述进水管的另一端与喷水管和渗水管相连通，所述喷水管水平设于大棚上部，所述喷水管上设有多个喷头，所述喷头通过伸缩管与所述喷水管相连通，所述渗水管水平设于土壤下面。

进一步的，所述雨水池外部设有雨水搜集装置。

进一步的，所述控制器通过蓄电池供电，所述蓄电池通过太阳能发电板充电。

进一步的，所述雨水池上部设有过滤网。

本实用新型的有益效果是：

1.本实用新型通过空气湿度传感器监测大棚内空气的湿度，当空气湿度低于设定值时，喷头可自动喷水，通过土壤湿度传感器监测土壤的湿度，当土壤湿度低于设定值时，渗水管可自动渗水，实现了大棚的自动加湿灌溉。

2.本实用新型设有雨水池和井水池，该系统优先选择雨水池对大棚进行灌溉，当雨水池中的水没有时，水位传感器将信息传到控制器，第一水泵关闭，第二水泵开启，然后使用井水对大棚进行灌溉，通过使用雨水对大棚进行灌溉，降低了用水成本。

3.本实用新型的喷头通过伸缩管与喷水管相连，伸缩管可调节喷头到蔬菜的距离，可适用于不同高度的蔬菜，灵活性强，实用性强。

附图说明

图1是本实用新型的控制系统结构框图；

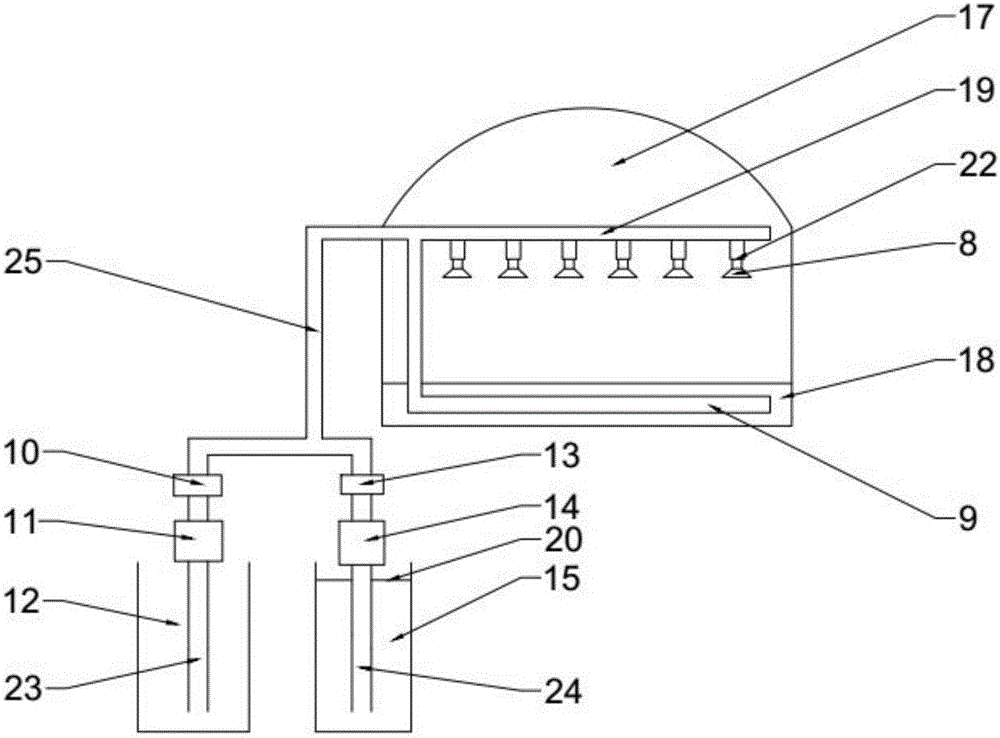

图2是本实用新型的结构示意图。

图中：1为空气湿度传感器；2为土壤湿度传感器；3为水位传感器；4为控制器；5为蓄电池；6为太阳能发电板；7为干燥器；8为喷头；9为渗水管；10为第二继电器；11为第二水泵；12为井水池；13为第一继电器；14为第一水泵；15为雨水池；16为雨水收集装置；17为大棚；18为土壤；19为喷水管；20为过滤网；22为伸缩管；23为第二抽水管；24为第一抽水管；25为进水管。

具体实施方式

以下结合附图对本实用新型做进一步详述：

图1～2中，一种自动灌溉系统，包括控制器4，所述控制器4输入端连有设于大棚17内的空气湿度传感器1、土壤湿度传感器2和设于雨水池15内的水位传感器3，所述控制器4的输出端与干燥器7、喷头8和渗水管9相连，所述控制器4的输出端还连有第一继电器13和第二继电器10，所述第一继电器13的的输出端与第一水泵14相连，所述第二继电器10的输出端与第二水泵11相连；

所述第一水泵14和第一继电器13设于第一抽水管24上，所述第一抽水管24一端伸入雨水池15内，所述第一抽水管24另一端与进水管25相连，所述第二水泵11和第二继电器10设于第二抽水管23上，所述第二抽水管23一端伸入井水池12内，所述第二抽水管23另一端与所述进水管25相连，所述进水管25的另一端与喷水管19和渗水管9相连通，所述喷水管19水平设于大棚17上部，所述喷水管19上设有多个喷头8，所述喷头8通过伸缩管22与所述喷水管19相连通，所述渗水管9水平设于土壤18下面。

在上述的自动灌溉系统，需要指出的是，所述雨水池15外部设有雨水搜集装置16。

在上述的自动灌溉系统，需要指出的是，所述控制器4通过蓄电池5供电，所述蓄电池5通过太阳能发电板6充电。

在上述的自动灌溉系统，需要指出的是，所述雨水池15上部设有过滤网20。

本实用新型的工作原理如下:

本实用新型提供的自动灌溉系统，使用时，空气湿度传感器1对大棚17内空气的湿度进行监测，当空气的湿度低于设定值时，控制器4通过第一继电器13启动第一水泵14，抽取雨水池15中通过雨水收集装置16收集到的雨水，同时控制器4将喷头8打开，对空气进行加湿，此喷头8通过伸缩管22与喷水管19相连，伸缩管22可调节喷头8到蔬菜的距离，可适用于不同高度的蔬菜，灵活性强，实用性强；土壤湿度传感器2对土壤的湿度进行监测，当土壤的湿度低于设定值时，控制器4通过第一继电器13启动第一水泵14，同时控制器4将渗水管9打开，对土壤进行加湿；当水位传感器3监测到雨水池15中的雨水没有时，控制器4通过第一继电器13关闭第一水泵14，同时，控制器4通过第二继电器10打开第二水泵11，使用井水对蔬菜进行灌溉加湿。当空气湿度传感器1和土壤湿度传感器2监测到湿度高于设定值时，控制器4会启动干燥器7，降低其湿度。此系统通过太阳能发电板6对蓄电池5进行充电，达到了节能的效果。雨水池15上部设有过滤网20，可对雨水进行过滤。

综上所述，本实用新型提供一种自动灌溉系统，实现了大棚的自动加湿灌溉，通过使用雨水对大棚进行灌溉，降低了用水成本，可适用于不同高度的蔬菜，灵活性强，实用性强。

以上实施例对本实用新型进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
