一种智能蚊虫驱杀灯的制作方法

本实用新型属于灭蚊设备领域，尤其是涉及一种智能蚊虫驱杀灯。

背景技术：

杀虫灯是根据昆虫具有趋光性的特点，利用昆虫敏感的特定光谱范围的诱虫光源，诱集蚊虫并能有效杀灭昆虫。

传统杀虫灯一般采用普通的灯管，如紫光灯或者日光灯，通过二次配光(喷涂荧光粉及改变光束传播介质)的方式进行波长的传播，最大缺点是光质频谱短，光波长杂质成分较多，发出的光失真严重，真正适合驱蚊的波段占有比例在60％-70％左右，驱虫灭虫效果差。同时，传统的杀虫灯发热量大，散热效果不好，能耗高，并且寿命短,并且对于喜好不同光谱的昆虫，适应性差。

技术实现要素：

有鉴于此，本实用新型旨在提出一种智能蚊虫驱杀灯，以解决现有技术中杀虫灯驱虫灭虫效果差技术问题。

为达到上述目的，本实用新型的技术方案是这样实现的：

一种智能蚊虫驱杀灯，包括壳体和供电组件，所述供电组件为壳体内设置的驱蚊发光组件和紫外发光组件供电，所述壳体的侧壁设置有进风口和出风口，所述驱蚊发光组件的发射的光源的波长为N1～N2，所述N2与N1的差值为10nm，所述N1和N2均选自530nm～590nm。

进一步的，所述壳体内还设置有散热板，所述紫外发光组件设置在散热板的下表面，所述驱蚊发光组件设置在散热板的上表面。

进一步的，所述驱蚊发光组件上方设置有驱蚊导光板。

进一步的，所述进风口与出风口之间设置有吸入式风扇。

进一步的，所述吸入式风扇的吸风口与壳体内壁之间连接有带环状条栅结构的导风板。

进一步的，所述环状条栅结构的表面设置有与供电组件的输出端连接的高压电网。

进一步的，所述高压电网的电压为700v。

进一步的，所述供电组件为18650锂供电组或AC转DC电源。

进一步的，所述出风口处设置有过滤网。

进一步的，所述紫外发光组件为LED紫外发光板，所述驱蚊发光组件为LED驱蚊发光板。

进一步的，所述智能蚊虫驱杀灯还包括用于控制紫外发光组件、驱蚊发光组件、吸入式风扇和高压电网的控制装置，所述控制装置表面设置有按键。

相对于现有技术，本实用新型所述的智能蚊虫驱杀灯具有以下优势：

(1)本实用新型所述的智能蚊虫驱杀灯中驱蚊发光组件的发出的光源的波长为530nm-590nm，该范围的光是蚊子所不喜的光，通过反复试验，结合半导体照明技术定位出一段10nm波段，该波段的可见光对蚊虫的驱赶率达92％以上；

(2)本实用新型中所述的智能蚊虫驱杀灯为增强对蚊虫的杀灭效果，降低蚊虫对驱光表现出适应性，根据昆虫存在的趋光性，增加了360-380nm的紫外光及700V高压电网对蚊虫进行诱杀，通过加入控制装置，对诱杀和驱蚊的时间进项合理分配，诱杀时段和驱蚊分时段运行，以达到灭蚊和驱蚊的效果，同时具有一定的空气净化及杀菌功能；

(3)本实用新型中所述的智能蚊虫驱杀灯分为驱蚊模式和灭蚊模式，在驱蚊模式下，可适用于各种环境，如家中有儿童、孕妇等，也可用于野外垂钓、宿营，兼具一定的照明功能。

附图说明

构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型实施例所述的智能蚊虫驱杀灯的内部结构示意图；

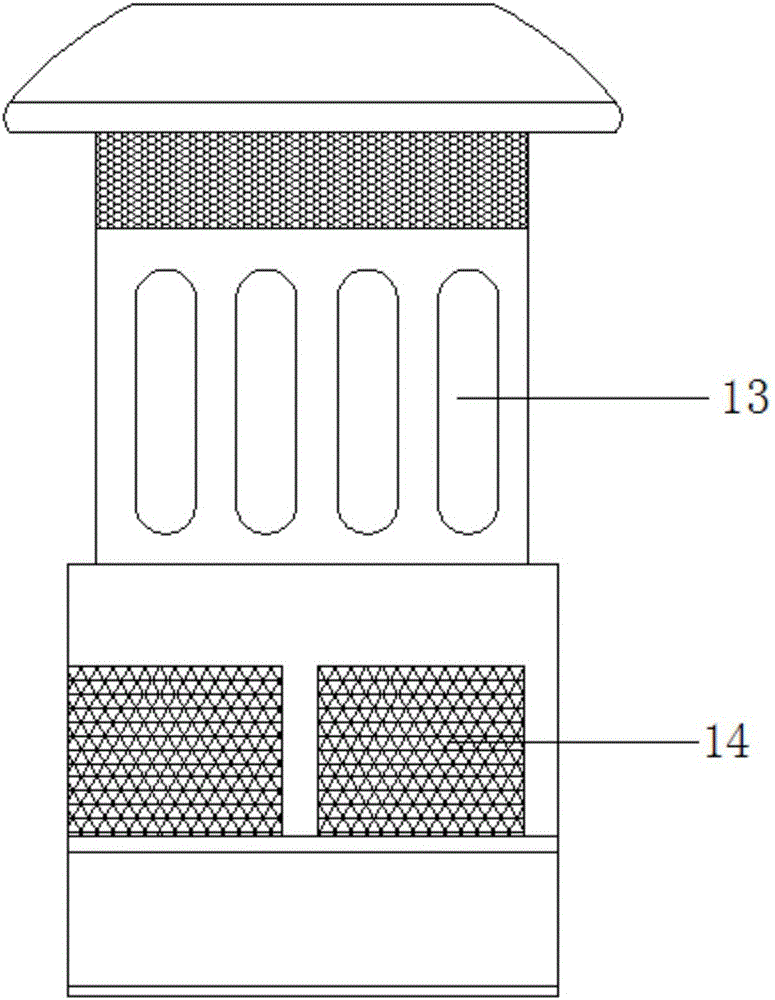

图2为本实用新型实施例所述的智能蚊虫驱杀灯的外部结构示意图。

附图标记说明：

1-控制装置；2-驱蚊导光板；3-LED驱蚊发光板；4-散热板；5-LED紫外发光板；6-壳体；7-高压电网；8-导风板；9-吸入式风扇；10-灭蚊室；11-AC转DC电源；12-18650锂电池组；13-进风口；14-出风口。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定， 术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

下面将参考附图并结合实施例来详细说明本实用新型。

一种智能蚊虫驱杀灯，如图1所示，包括外部设置的壳体6，和壳体6内由上至下依次设置的LED驱蚊发光板3、散热板4、LED紫外发光板5、吸入式风扇9、灭蚊室10和18650锂电池组12，所述LED驱蚊发光板3安装在散热板4的上表面，所述LED紫外发光板5设置在散热板4的下表面，所述LED驱蚊发光板3上设置有驱蚊导光板2；

如图2所示，所述壳体6的侧壁设置有进风口13和出风口14，吸入式风扇9从进风口13进风，从出风口14出风，所述出风口14处设置有过滤网，防止被吸入灭蚊室的蚊虫被吹出。

所述壳体6的上表面设置有用于LED驱蚊发光板3、LED紫外发光板5、吸入式风扇9和18650锂电池组12的控制装置1，控制装置1的表面设置有按键。

所述LED驱蚊发光板3的发射光源的波长为N1～N2，所述N2与N1的差值为10nm，所述N1和N2均选自530nm～590nm。

为减少该智能蚊虫驱杀灯运行时产生的噪音，提高舒适性，吸入式风扇9为吸入式静音风扇。

所述吸入式风扇9的吸风口与壳体内壁之间连接有带环状条栅结构的导风板8，导风板8呈锥形，所述环状条栅结构的表面设置有与18650锂电池组12的输出端连接的电压为700V的高压电网7。

该智能蚊虫驱杀灯还可使用AC转DC电源11为其供电，18650锂电池组12和AC转DC电源11均设置在壳体6的底部。

本实用新型的工作过程为：

根据设定的时间段，启动诱杀蚊虫功能，通过控制装置启动吸入式风扇9、LED紫外发光板5和高压电网7，将蚊虫和空气从进风口13吸入，蚊虫在高压电网7处被捕杀，捕杀后的蚊虫进入灭蚊室内，空气从出风口14排出，漏网的蚊虫进入灭蚊室10后可被LED紫外发光板5进一步去除，同时LED紫外发光板5发射出的紫外线还可杀菌和净化空气。使用灭蚊模式时，需在无人环境下使用，单次灭蚊时间最长设定为30分钟。

根据设定的时间段，启动驱蚊功能，通过控制装置1控制LED驱蚊发光板3运行，其发射出的光沿驱蚊导光板2照射至壳体6的外部，对壳体6周围的环境进行驱蚊。驱蚊设定在用户睡眠时间段时，驱蚊灯每亮10分钟，关闭5分钟，如此循环，直到该设定的时间段结束。

用户可根据需要自定义使用模式，以及使用的设定好时间段。

该智能蚊虫驱杀灯可使用AC220V交流电和自备电源供电两种模式，使用自备电源时可连续使用5-10小时。

该智能蚊虫驱杀灯所使用材料为防火阻燃的环保材料，不含有害物质，且方便旅行携带及居家实用。
