一种手动点播施肥器的制作方法

本实用新型涉及农用工具技术领域，具体而言，涉及一种手动点播施肥器。

背景技术：

目前，农业种植应用到了多种农耕机械，播种机是农耕最重要的机械之一，它能大大提高劳动者的工作效率，但是购买大型播种机的费用比较昂贵，而且大型播种机只适合在开阔平坦的大面积土地上进行使用。但现在很多耕地都是小面积块状耕地，甚至是设置在山腰上的梯田，大型播种机不能使用，所以，劳动者使用手动点播器进行播种，既可以提高劳动者的工作效率，又增加了可操作性。

现有技术的手动点播器只能播种，不能够进行施肥，使用单一，不利于提高劳动者的工作效率。

技术实现要素：

本实用新型的目的在于提供一种手动点播施肥器，能够进行播种和施肥，且其结构紧凑，使用方便。

本实用新型是采用以下技术方案实现的：

一种手动点播施肥器，包括架体、进料管、第一料斗、第二料斗和用于插入土地的尖刺部。进料管包括外管和内管，内管套设于外管内，外管包括上端和下端，第一料斗与内管的上端部连接并与内管连通，第二料斗与外管的上端部连接并与外管连通。架体与外管的上端连接，尖刺部与外管的下端连接并分别与内管和外管连通，尖刺部设有开口。

本实用新型的较佳实施例提供的手动点播施肥器的有益效果是：

本实用新型提供的手动点播施肥器，第一料斗与内管的上端部连接并与内管连通，第二料斗与外管的上端部连接并与外管连通，尖刺部与外管的下端连接并分别与内管和外管连通，尖刺部设有开口，架体与外管的上端连接。播种时，手持架体，先将尖刺部插入土地中，在第一料斗内放置肥料，第二料斗内放置种子，第一料斗中的肥料通过内管落至尖刺部，第二料斗中的种子通过内管与外管之间的管腔落至尖刺部与肥料汇集，通过尖刺部的开口落入土地中，使手动点播施肥器可以进行施肥和播种，增加其使用功能。同时，内管套设于外管内，进料管的结构紧凑，占用空间相对较小，使用也更加方便，有利于提高劳动者的工作效率。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图也属于本实用新型的保护范围。

图1为本实用新型的实施例1提供的手动点播施肥器的结构示意图；

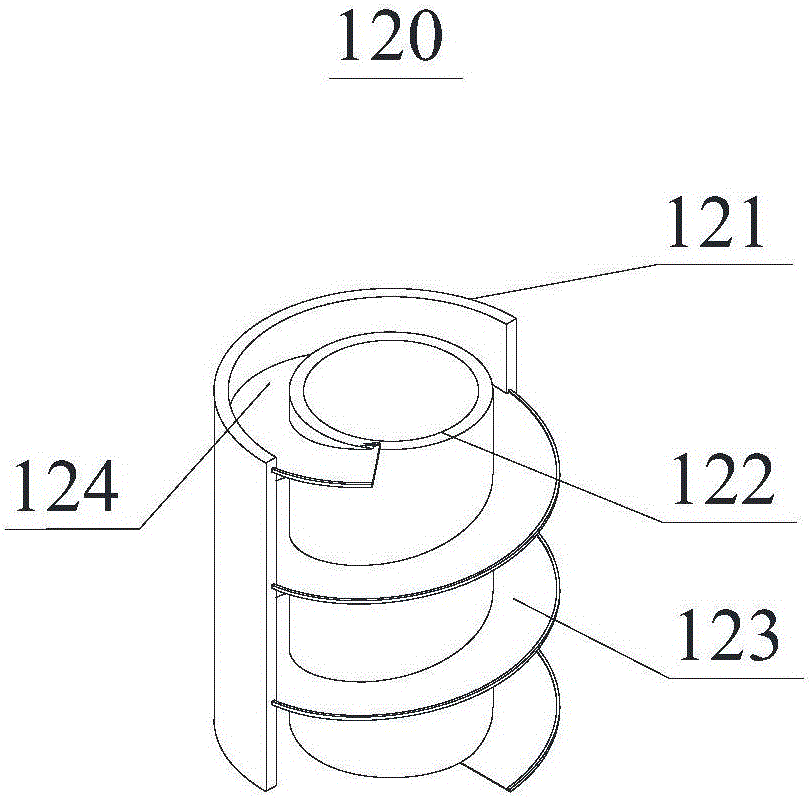

图2为本实用新型的实施例1提供的手动点播施肥器中进料管的部分剖视图；

图3为实用新型的实施例1提供的手动点播施肥器中尖刺部结构示意图；

图4为本实用新型的实施例1提供的手动点播施肥器的滑片安装剖视图；

图5为本实用新型的实施例2提供的手动点播施肥器的结构示意图。

附图标记汇总：

手动点播施肥器100a、100b；架体110a、110b；进料管120；第一料斗131；第二料斗132；尖刺部140；限位装置150；外管121；内管122；螺旋滑板123；滑槽124；上端125；下端126；第一插片141；第二插片142；连接件143；拉绳144；支撑件145；弹性件146；限制件151；调节件152；螺杆153；圆盘154；第一扳手111；第一扳机112；定滑轮113；滑片114；拉线115；插口116；第二扳手211；第二扳机212；支架213。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

实施例1

图1为本实施例提供的手动点播施肥器100a的结构示意图。请参阅图1，本实施例中，手动点播施肥器100a包括架体110a、进料管120、第一料斗131、第二料斗132、尖刺部140和限位装置150。

图2本实施例提供的手动点播施肥器100a中进料管120的部分剖视图。请一并参阅图1和图2，本实施例中，进料管120包括外管121和内管122，内管122套设于外管121内，外管121包括上端125和下端126，第一料斗131与内管122的上端部连接并与内管122连通，第二料斗132与外管121的上端125的端部连接并与外管121连通。播种时，在第一料斗131内放置肥料，第二料斗132内放置种子，第一料斗131中的肥料通过内管122落至尖刺部140，第二料斗132中的种子通过内管122与外管121之间的管腔落至尖刺部140与肥料汇集，可以进行播种和施肥，增加手动点播施肥器100a的使用功能。

同时，进料管120的结构紧凑，占用空间相对较小，使用也更加方便，有利于提高劳动者的工作效率。优选设置，第一料斗131和第二料斗132均为漏斗状，使第一料斗131中的肥料和第二料斗132中的种子更加容易落入进料管120内，种子和肥料完全落入进料管120中，进行方便、快捷的播种和施肥。

请继续参阅图2，本实施例中，外管121与内管122通过螺旋滑板123连接，螺旋滑板123的相对的两侧边分别与外管121的内壁和内管122的外壁连接，螺旋滑板123在外管121和内管122之间围成滑槽124，滑槽124连通第二料斗132和尖刺部140。第二料斗132中的种子呈颗粒状，颗粒状的种子进入滑槽124中，沿螺旋滑板123逐渐向下滑落，其种子的运动速度更加均匀平稳，从而使种子的进料均匀并且防止种子下滑速度快导致与外管的管壁剧烈膨胀导致种子碎裂，利于劳动者的种植，提高种子成活率。在进行大面积播种时，使用手动点播施肥器100a进行种植，可以使土地的秧苗均匀分布，形成均匀的光照、肥料和水分的吸收，提高土地的亩产量。

图3为本实施例提供的手动点播施肥器100a中尖刺部140结构示意图。请一并参阅图1和图3，本实施例中，尖刺部140用于插入土地，方便劳动者进行播种。尖刺部140与外管121的下端126连接并分别与内管122和外管121连通，尖刺部140设有开口，尖刺部140包括第一插片141、与第一插片141铰接的第二插片142和连接件143，第一插片141与第二插片142形成开口，第一插片141与外管121的下端126连接，第二插片142通过拉绳144与架体110a连接，架体110a与外管121的上端125连接。

优选设置：连接件143的一端设置于第二插片142，另一端通过拉绳144与架体110a连接，不使用手动点播施肥器100a的时候，第一插片141与第二插片142合在一起，在使用手动点播施肥器100a，需要进料的时候，通过控制架体110a，使拉绳144控制连接件143，将第二插片142拉开，使第二插片142的尖端离开第一插片141，形成开口，肥料和种子从开口处落入土地中。

请继续一并参阅图1和参阅图3，本实施例中，外管121的下端126的外壁连接有支撑件145，弹性件146的两端分别与支撑件145的远离外管121的一端和连接件143的远离第二插片142的一端连接。在需要关闭尖刺部140的开口的时候，放开架体110a，使拉绳144不再对尖刺部140的第二插片142施加力的作用，则第二插片142会向第一插片141运动，设置弹性件146可以使第二插片142自动回弹，使第二插片142与第一插片141快速合在一起。本实施例中，弹性件146为弹簧，使用弹簧作为弹性件146，可以使弹性件146的安装更加方便，同时弹簧为常用的弹性部件，制造方便，成本低。

请继续参阅图3，本实施例中，限位装置150包括限制件151和调节件152，限制件151与第一插片141连接，调节件152的长度方向沿外管121的轴向设置并连接于限制件151。限制件151的一端与第一插片141连接，另一端连接调节件152，调节件152沿外管121的轴向方向设置，则劳动者调节调节件152的时候，相当于调整了调节件152与尖刺部140的轴向方向的相对位置，从而调节尖刺部140刺入土地的长度，根据不同的种子的特性和不同的土地的需求调节种子种植的深度，保证种植物的产量。

优选设置：调节件152包括具有外螺纹的螺杆153和与螺杆153的端部连接的圆盘154，圆盘154位于限制件151的下方，限制件151的远离第二插片142的一端设置有通孔，通孔具有与外螺纹配合的内螺纹。圆盘154位于限制件151的下方，随着尖刺部140插入土地到一定深度以后，圆盘154接触土地的表面，从而限制尖刺部140继续向下运动，达到限制种子的种植深度的目的。若需要设置不同的深度，则旋转圆盘154，使螺杆153在通孔中运动，从而调节圆盘154与尖刺部140的尖端部的相对高度，起到调节种子的种植深度的目的。

请继续参阅图1，本实施例中，架体110a包括第一扳手111和第一扳机112，第一扳手111设置于外管121的上端125的外壁，第一扳手111与外管121的上端125的外壁固定连接，劳动者使用手动点播施肥器100a的时候，可以直接手拿第一扳手111，方便操作，提高工作效率。在尖刺部140插入土地以后，需要进料的时候，同一只手握住第一扳手111和第一扳机112，由于第一扳机112铰接于外管121的上端125的外壁且位于第一扳手111的下方，第一扳机112的远离外管121的一端会向上转动，第一扳机112的远离外管121的一端与拉绳144连接，从而使拉绳144也向上运动，使第二插片142向远离第一插片141的方向运动，从而使开口打开，种子和肥料都落入土地中，进行植物的种植。在不需要进行种植的时候，将第一扳机112放开，第二插片142朝向第一插片141的方向运动，使第一插片141与第二插片142闭合，将开口关闭。

图4为本实施例提供的手动点播施肥器100a的滑片114安装剖视图。请一并参阅图1和图4，本实施例中，外管121与第一插片141的连接处设置有贯穿外管121以及内管122的插口116，插口116的延伸方向垂直于外管121的轴线，滑片114的一端滑动设置于插口116内，另一端伸出外管121。在不需要进料的时候，将滑片114插入插口中，使进料管120与尖刺部140被插片隔开，使种子与肥料不能继续进入尖刺部140中，在需要进料的时候，将滑片114向外拉动，使进料管120与尖刺部140连通，使种子和肥料可以顺利的从第一料斗131和第二料斗132中进入内管122和螺旋滑板123，从而进入尖刺部140，进行种子的种植。

优选设置：外管121的下端126连接有定滑轮113，滑片114的伸出插口的一端的端部连接拉线115，拉线115的远离滑片114的一端绕过定滑轮113并与架体110a连接。即定滑轮113位于滑片114的上方，可以改变拉线115的运动方向，将拉线115绕过定滑轮并与第一扳机112连接，在手握第一扳机112与第一扳手111的时候，第一扳机112的远离第一扳手111的一端向上运动，带动拉绳144和拉线115向上运动，拉绳144向上运动使第二插片142向远离第一插片141的方向运动，打开尖刺部140的开口；同时，在拉线115向上运动的过程中，滑片114被向外拉出，打开进料管120与尖刺部140的通道。当第一扳机112向上转动的时候，可以同时使第二插片142和滑片114运动，使种子和肥料可以顺利的进入土壤中，提高了劳动者的操作效率，使手动点播施肥器100a更加能够满足劳动者的需求。

当将第一扳机112放开的时候，第一扳机112返回原来的位置，第二插片142向第一插片141的方向运动，使第一插片141与第二插片142连接，滑片114向插口116内滑动，使进料管120与尖刺部140隔开，不进行种子和肥料的进料。

请继续参阅图4，本实施例中，滑片114的伸出插口116的一端与滑槽124的连通尖刺部140的开口位于内管122的同侧。种子进入内管122与外管121之间的滑槽124，从螺旋滑板123上均匀滑动，滑槽124的下端126开口与滑片114的远离外管121的一端位于内管122的同侧，当种子和肥料向下运动的时候，滑片114向外运动的过程中，先将内管122的通道与尖刺部140连通，肥料落入土壤中，再将滑槽124与尖刺部140连通，使种子进入尖刺部140；当关闭插口116时，滑片114向内运动，使滑槽124即种子的通道首先关闭，再关闭肥料通道。这样，肥料一直在向尖刺部140中进料，肥料进入一段时间以后，种子才进入尖刺部140，落至肥料的上方，关闭种子通道以后，首先关闭滑槽124，种子停止进入尖刺部140，而肥料继续向尖刺部140中添加，使种子的外面都包裹有肥料，当打开第二插片142后，被肥料包裹的种子同肥料一起进入土壤，种子始终被肥料包裹，有利于种子的发芽、成长，种子的施肥更加均匀，保证植物的产量。

实施例2

本实施例提供了一种手动点播施肥器100b，本实施例是在第一实施例的技术方案的基础上进行的改进，第一实施例描述的技术方案同样适用于本实施例，第一实施例已经公开的技术方案不再重复描述，本实施例与第一实施例的区别在于本实施例中手动点播施肥器100b的架体110b的结构不同。

图5为本实施例提供的手动点播施肥器100b的结构示意图。请参阅图5，本实施例中，手动点播施肥器100b包括架体110b、进料管120、第一料斗131、第二料斗132、尖刺部140和限位装置150。

请继续参阅图5，本实施例中，架体110b包括第二扳手211、第二扳机212和支架213，支架213的一端设置于外管121的上端125的外壁，另一端竖直向上延伸并与第二扳手211连接，第二扳机212的一端与第二扳手211铰接，另一端与拉绳144和拉线115连接。在进料管120相对较短的情况下，可以设置支架213，增加手动点播施肥器100b的高度，劳动者不需要进行弯腰操作。优选设置，支架213的形状为弓形，方便第一料斗131和第二料斗132的设置，支架213不会阻挡第一料斗131的设置，本实施例中，第一料斗131和第二料斗132均为圆柱形，可以放置更多的种子和肥料，一次性可以进行更大面积的播种。在手握第二扳机212与第二扳手211的时候，第二扳机212的远离第二扳手211的一端向上运动，带动拉绳144和拉线115向上运动，拉绳144向上运动使第二插片142向远离第一插片141的方向运动，打开尖刺部140的开口；同时，在拉线115向上运动的过程中，滑片114被向外拉出，打开进料管120与尖刺部140的通道。当第二扳机212向上转动的时候，可以同时使第二插片142和滑片114运动，使种子和肥料可以顺利的进入土壤中，提高了劳动者的操作效率，使手动点播施肥器100b更加能够满足劳动者的需求。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
