一种肩背式采茶设备的制作方法

本实用新型涉及肩背式采茶设备领域，尤其涉及一种肩背式采茶设备。

背景技术：

肩背式采茶设备是从茶树顶梢采收新嫩茶叶的作物收获机械。按采摘方法不同分选择性肩背式采茶设备和非选择性肩背式采茶设备两类。选择性肩背式采茶设备有折断式和摩擦式等类型。前者是利用弯曲折断原理，采下鲜嫩茶叶而保留粗老枝条;后者是用一对弹性摘指夹住茶叶，依靠摘指与茶叶间的静摩擦力，摘下新叶而保留老叶和幼芽。由于生产效率低且对茶园作业条件的要求高等原因，选择性肩背式采茶设备未获大量推广。

现有技术申请号：：CN201120054909.7 的一种肩背式采茶设备，所述肩背式采茶设备包括包括提握式安装架、修剪装置、传动机构和背负式微型汽油发动机，该修剪装置和传动机构分别安装在提握式安装架上，该背负式微型汽油发动机通过软轴与传动机构的输入端传动连接，该传动机构的输出端与修剪装置连接，该提握式安装架的一侧设有油门手柄和启闭开关，且油门手柄与启闭开关相邻设置；上述启闭开关为按钮式开关。本实用新型的一种新型肩背式采茶设备，由于启闭开关为按钮式开关，这样茶农在操作启闭开关时只需用左手的大拇指轻轻按压一下即可实现肩背式采茶设备的开启或关闭，无需作推动动作，操作较为方便，在紧急状态时可使肩背式采茶设备及时停止。但是这种采茶机操作起来很重，工作人员工作不能持久，影响效率。而且该采茶设备不能进行吹气操作，即在进行采茶之前，要是发现茶树上有赃物需要人工的手去弄掉，降低了效率。

技术实现要素：

针对上述问题，本实用新型提供了一种肩背式采茶设备，其结构包括背负式微型汽油发动机、刀片、横杆、吹气装置、油门把手，所述背负式微型汽油发动机通过油管连接刀片，所述刀片连接吹气装置，所述吹气装置连接横杆，所述背负式微型汽油发动机由背架、油箱、扇热器、气缸、支撑架组成，所述背架通过支撑架与油箱、扇热器和气缸连接，所述油箱与气缸连接，所述的横杆包括把手、支撑杆、挂钩、扶套，所述的支撑杆设有把手、挂钩和扶套，所述吹气装置由吹气阀、鼓风鼓风机组成，所述吹气阀与鼓风鼓风机连接，所述油门把手由油门、调速器、开关组成，所述油门与调速器连接，所述开关设于调速器侧方。

进一步的，所述背架设有垫块。

进一步的，所述吹气阀设有设有7根吹管。

进一步的，所述的吹气装置位于刀片的上方。

进一步的，所述鼓风鼓风机包括鼓风叶和外壳。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

本实用新型提供了一种肩背式采茶设备，通过设有支撑杆改装肩背式采茶设备，减轻工作人员的负担，使得工作效率大大提高。且通过吹气装置的作用，这样在采茶的时候，要是茶树上有一些灰尘或者杂物能通过吹气装置现进行吹掉，再进行采茶，从而使得采的茶叶更加干净。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种肩背式采茶设备的整体结构示意图；

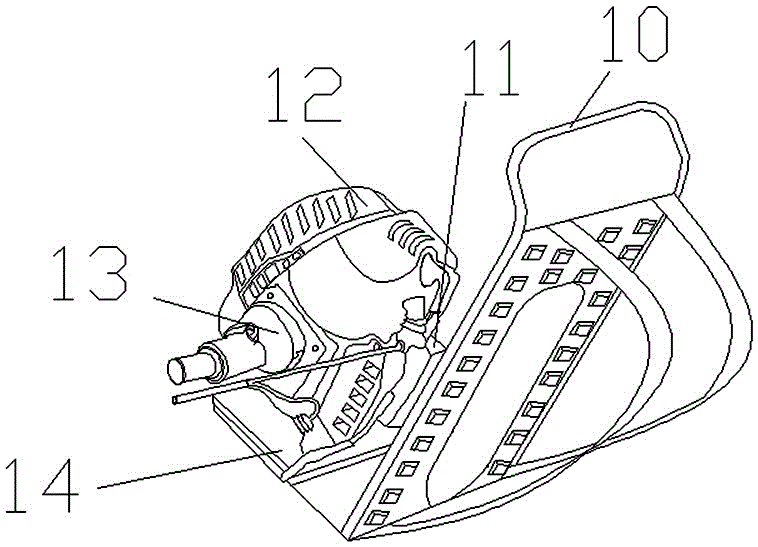

图2为本实用新型背负式微型汽油发动机结构示意图；

图3为本实用新型横杆的结构示意图；

图4为本实用新型吹气装置的结构示意图；

图5为本实用新型油门把手的结构示意图；

图6为本实用新型鼓风叶的结构示意图；

图7为本实用鼓风外壳的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型，

实施例参考图1—图6，一种肩背式采茶设备，其结构包括背负式微型汽油发动机1、刀片2、横杆3、吹气装置4以及油门把手5，所述背负式微型汽油发动机1通过油管连接刀片2，所述刀片2连接吹气装置4，所述吹气装置连接横杆3，所述背负式微型汽油发动机1由背架10、油箱11、扇热器12、气缸13、以及支撑架14组成，所述背架10通过支撑架14与油箱11、扇热器12和气缸13连接，所述油箱11与气缸13连接，所述的横杆3包括把手30、支撑杆31、挂钩32以及扶套33，所述的支撑杆31设有把手30、挂钩32和扶套33，所述吹气装置4由吹气阀40、鼓风鼓风机41组成，所述吹气阀40与鼓风鼓风机41连接，所述油门把手5由油门50、调速器51、开关52组成，所述油门50与调速器51连接，所述开关52设于调速器51侧方。所述背架10设有垫块（未图示）。该垫块能对人体的肩膀进行缓解压力。通过吹气装置4的作用，这样在采茶的时候，要是茶树上有一些灰尘或者杂物能通过吹气装置现进行吹掉，再进行采茶，从而使得采的茶叶更加干净。

所述吹气阀6设有设有7根吹管。所述的吹气装置4位于刀片2的上方。所述鼓风鼓风机41包括鼓风叶400和外壳401。

本实用新型提供了一种肩背式采茶设备，通过设有支撑杆改装肩背式采茶设备，减轻工作人员的负担，使得工作效率大大提高。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
