模块化绿植种植机的制作方法

本实用新型涉及绿植培养领域、具体涉及一种模块化培育绿植的种植机。

背景技术：

一般的植物培养机具有一供置放栽培介质的箱体，并设有自动灌溉系统来供应植物栽种时所需的水分，如此一来，可免除灌溉的人力，让忙碌的现代人不必花费过多时间也可以享受种植的乐趣。然而，此类培养机于实际使用时，需另架设自动灌溉系统，而自动灌溉系统通常具有复杂的管路，另外，此种栽培箱须设有供与水源供应处连接的水管及排水措施，因此，此种设备容易受到环境的限制，存在亟待改善的缺弊。

技术实现要素：

为了解决现有技术存在的问题，本实用新型提供一种模块化绿植种植机。

为了实现上述目的，本实用新型采用的技术方案是：一种模块化绿植种植机，包括种植箱，所述种植箱的底部为储水箱；所述种植箱的顶部设有定植板；所述定植板上设有均匀分布的定植孔；植物的根系穿过定植孔被定植板固定；定植板的下方设有直接向植物根系喷淋雾化水的喷头；所述喷头与设置在箱底的水泵通过水管固定相连；所述种植箱的上方设有安装有光谱照射灯的支架。

采用本技术方案后，需要的时候，用户打开水泵，通过水泵将储水箱内含有营养液的水输入给喷头，通过喷头将营养水雾化后喷洒到植物的根系上供植物吸收。支架上安装的光谱照射灯可以提供植物生长所需的光照。使用时，用户可以根据需要打开光谱照射灯对植物进行光照。

进一步的改进，所述种植箱的内部设有将储水箱与植物根系进行隔离的中隔板。中间隔板的设计，使得腐烂、老化的根系可被中隔板接收，防止直接跌落到水箱内通过水泵进行二次循环，破环水泵的同时，也不利益植物的生长。

进一步的改进，模块化绿植种植机还包括一控制系统，所述控制系统包括触摸屏、控制器、液位器、营养液浓度检测器；所述液位器和营养液浓度检测器设置在储水箱内；所述控制器分别与水泵、光谱照射灯、触摸屏、液位器和营养液浓度检测器分别相连；所述触摸屏和控制器设置的种植箱的外侧壁上或独立设置。控制系统的设计,实现了对模块化绿植种植机的智能化控制，控制器通过对水位和营养液浓度检测，可以提醒用户在需要的时候加水或者加营养液。

进一步的改进，模块化绿植种植机还包括一个固定架；所述若干种植箱均匀地设置在固定架上；所述固定架上仅有最底层的种植箱内设有水泵，其它各层的种植箱内均不设置水泵；其它各层的种植箱靠近顶部的侧边的上设有进水管道安装孔，底部设有将回水通过管道引流到最底层种植箱的水箱内的引流孔。固定架的是模块化绿植种植机的载体，通过这个载体，模块化绿植种植机可以根据需要任意扩展。

附图说明

图1是模块化绿植种植机的分解示意图。

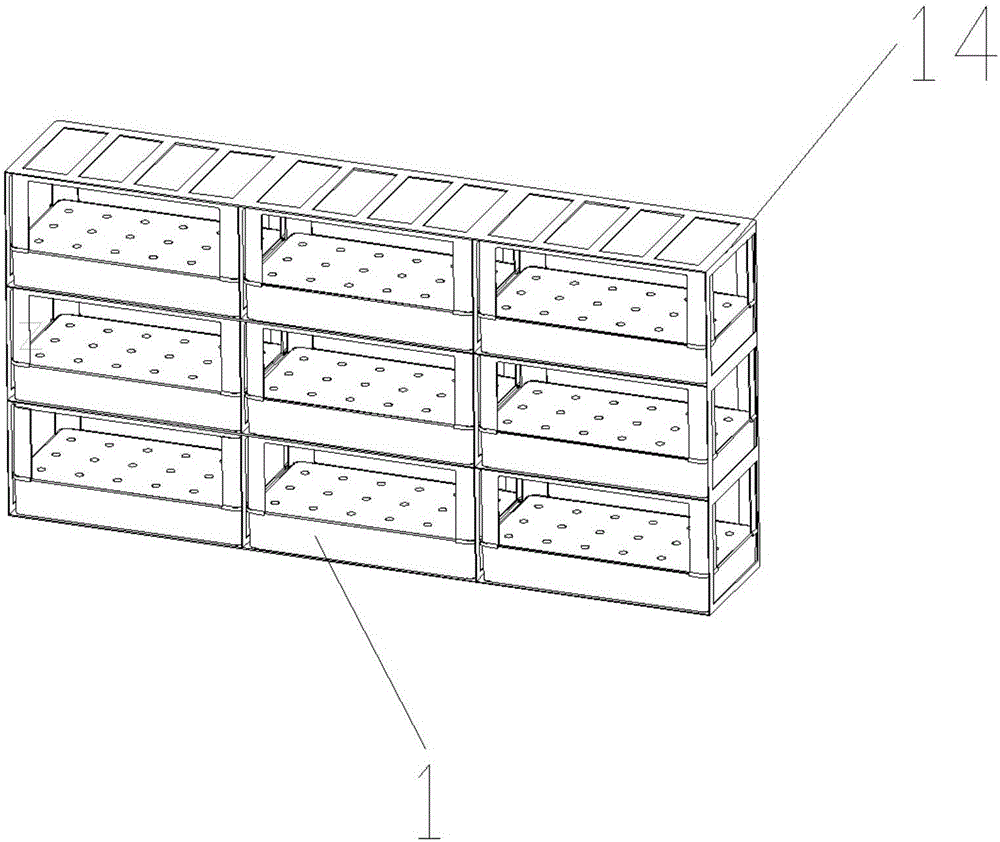

图2是模块化绿植种植机放置在支架上之后的示意图。

图3是模块化绿植种植机的控制原理框图。

具体实施方式

下面结合附图对本实用新型优选的方案做进一步的阐述：

如图1所示，一种模块化绿植种植机，包括种植箱1和控制系统。

所述种植箱的底部为储水箱2；所述种植箱的顶部设有定植板3；

所述定植板上设有均匀分布的定植孔4；植物的根系穿过定植孔被定植板固定；定植板的下方设有直接向植物根系喷淋雾化水的喷头5；所述喷头与设置在箱底的水泵6通过水管固定相连；为了防止腐烂的根系跌落到含有营养液的水中对谁造成污染，在所述种植箱的内部设有将储水箱与植物根系进行隔离的中隔板9。为了满足植物对光照的需要，在所述种植箱的上方设有安装有光谱照射灯7的支架8。通过光谱照射灯7对植物进行光照。

所述控制系统包括触摸屏10、控制器11、液位器12、营养液浓度检测器13；所述液位器12和营养液浓度检测器13设置在储水箱内；所述控制器11分别与水泵6、光谱照射灯7、触摸屏10、液位器12和营养液浓度检测器13分别相连；所述触摸屏10和控制器12设置的种植箱的外侧壁上或独立设置。

为了实现对模块化绿植种植机或者更高效的空间利用率，优选的方案还设置有一个固定架14；所述若干种植箱均匀地设置在固定架上；所述固定架上仅有最底层的种植箱内设有水泵，其它各层的种植箱内均不设置水泵；其它各层的种植箱靠近顶部的侧边的上设有进水管道安装孔15，底部设有将回水通过管道引流到最底层种植箱的水箱内的引流孔16。

本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
