本实用新型涉及海绵城市系统的技术领域,更具体地说涉及一种应用于海绵城市屋面种植的花坛。
背景技术:
:
海绵城市,又称为水弹性城市,其城市在适应环境变化和应对雨水带来的自然灾害等方便均有良好的弹性,具体体现在城市雨水系统的构建。目前一些海绵城市会在建筑的屋顶种植绿化,美化环境,当然屋顶也少不了排水结构,从而提出利用屋顶种植局域来收集雨水,并利用渗水方式进行排水;而现有屋顶种植局域的花坛排水一般只能花坛底部渗水,而当雨量较大时,渗水的速度比不上进入花坛的雨水的流速,则雨水会溢出花坛,其泥土也会随着溢出花坛,污染屋顶并造成花坛内泥土流失。
技术实现要素:
:
本实用新型的目的就是针对现有技术之不足,而提供了一种应用于海绵城市屋面种植的花坛,能提高屋顶种植花坛的排水效率,避免雨水溢出花坛,从而可以减少花坛内泥土的流失。
一种应用于海绵城市屋面种植的花坛,包括花坛的本体,本体的下底面上成型有若干板状的支撑脚,本体的内侧底面上成型“回”字形的凹槽,本体的凹槽内插接有矩形框体,矩形框体上端的侧边成型有向外翻折的导流板,导流板的上端固定在本体的内壁上,所述的矩形框体和本体的内壁之间留设有排水腔,排水腔下侧的本体内侧底面上成型有若干排水孔,矩形框体的侧壁上成型有若干个出水孔,矩形框体内侧的本体内侧底面上成型有若干渗水孔;所述的支撑脚上成型有若干插槽,插槽内插接有固定有接水盘,渗水孔和排水孔均分布在接水盘的正上方,接水盘上插接有排水管。
所述矩形框体的内壁和矩形框体内侧的本体内侧底面上均粘贴固定有纱布,纱布覆盖矩形框体的出水孔和本体上的渗水孔。
所述的渗水孔呈线性阵列均匀分布在本体上,出水孔呈线性阵列均匀分布在矩形框体上。
本实用新型的有益效果在于:
它结构简单,能提高屋顶种植花坛的排水效率,避免雨水溢出花坛,从而可以减少花坛内泥土的流失。
附图说明:
图1为本实用新型立体的结构示意图;

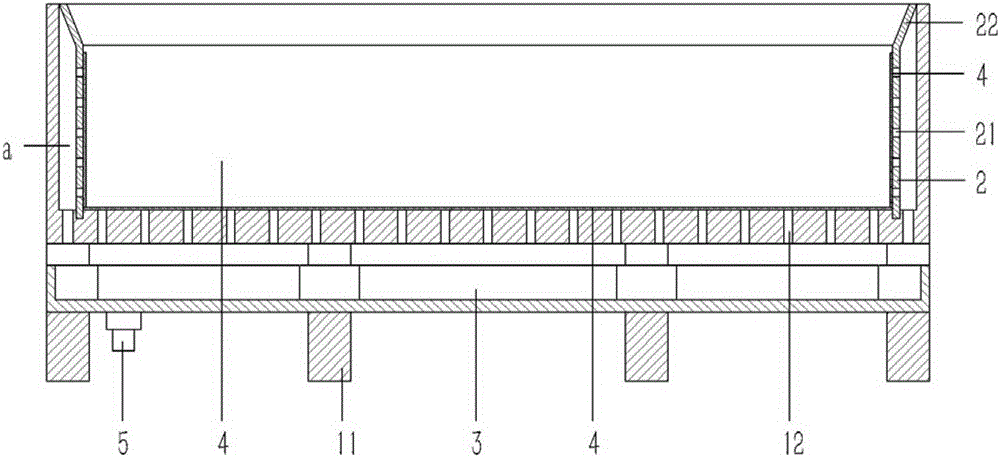

图2为本实用新型横向剖视的结构示意图;
图3为本实用新型纵向剖视的结构示意图。
图中:1、本体;11、支撑脚;111、插槽;12、渗水孔;12、排水孔;2、矩形框体;21、出水孔;22、导流板;3、接水盘;4、纱布;5、排水管;a、排水腔。
具体实施方式:
实施例:见图1、2、3所示,一种应用于海绵城市屋面种植的花坛,包括花坛的本体1,本体1的下底面上成型有若干板状的支撑脚11,本体1的内侧底面上成型“回”字形的凹槽,本体1的凹槽内插接有矩形框体2,矩形框体2上端的侧边成型有向外翻折的导流板22,导流板22的上端固定在本体1的内壁上,所述的矩形框体2和本体1的内壁之间留设有排水腔a,排水腔a下侧的本体1内侧底面上成型有若干排水孔13,矩形框体2的侧壁上成型有若干个出水孔21,矩形框体2内侧的本体1内侧底面上成型有若干渗水孔12;所述的支撑脚11上成型有若干插槽111,插槽111内插接有固定有接水盘3,渗水孔12和排水孔13均分布在接水盘3的正上方,接水盘3上插接有排水管5。
所述矩形框体2的内壁和矩形框体2内侧的本体1内侧底面上均粘贴固定有纱布4,纱布4覆盖矩形框体2的出水孔21和本体1上的渗水孔12。
所述的渗水孔12呈线性阵列均匀分布在本体1上,出水孔21呈线性阵列均匀分布在矩形框体2上。
工作原理:本实用新型为种植屋面的花坛,现有的花坛渗水只能通过底面一层渗水,而本实用新型则相当于在花坛的侧壁上开设排水通道,其可通过花坛的四面侧壁和底面同时进行渗水,以提高排水的效率,同时利用纱布覆盖花坛上的出水孔21和渗水孔12,可以减少花坛内泥土的流失。
