一种避免宠物走失的宠物玩具项圈的制作方法

本实用新型涉及宠物饲养技术领域，具体为一种避免宠物走失的宠物玩具项圈。

背景技术：

宠物是指人们为了消除孤寂或出于娱乐目的而豢养的动物，现今宠物定义为，出于非经济目的而豢养的动植物，宠物是为了精神的目的而豢养的动植物，一般为了消除孤寂，或娱乐而豢养，以前的宠物一般是哺乳纲或鸟纲的动物，因为这些动物脑子比较发达，容易和人交流，宠物在豢养过程中，需要对宠物进行喂食操作，宠物项圈作用是为了保护、控制与牵引宠物。

传统的项圈，无法很好的定位当前宠物的位置，容易出现由于宠物离开使用者视线过久而导致的宠物难以寻找，寻找宠物浪费了使用者的时间，同时容易出现由于宠物移动的距离过远而导致的宠物丢失，给使用者的使用带来不便。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本实用新型提供了一种避免宠物走失的宠物玩具项圈，解决了无法对宠物定位的问题。

（二）技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种避免宠物走失的宠物玩具项圈，包括胶皮带，所述胶皮带的底部固定连接有固定块，所述固定块的正表面固定安装有太阳能电池，所述固定块的左侧固定连接有控制箱，所述控制箱包括控制外壳，所述控制外壳的右侧开设有针孔，所述控制外壳内腔的右侧从上往下依次固定连接有定位按钮和指认按钮，所述固定块的右侧固定连接有指示灯，所述固定块的底部固定连接有处理外壳，所述处理外壳内腔的顶部固定连接有处理器，所述处理器的底部从左往右依次固定连接有GPS定位模块和4G通讯模块，所述胶皮带的左端固定连接有安装块，所述安装块远离胶皮带的一侧固定连接有安装螺栓，所述胶皮带的右端固定连接有固定装置，所述固定装置包括安装外壳，所述安装外壳的右侧开设有螺纹槽，所述安装外壳的内腔设置有限位块，所述限位块的右侧固定连接有旋转杆，所述旋转杆的右端贯穿安装外壳的右侧并延伸至安装外壳的外部，所述旋转杆的右端固定连接有定位块，所述定位块与胶皮带的右端固定连接。

所述太阳能电池的输出端分别与处理器、GPS定位模块、定位按钮、指认按钮、指示灯和4G通讯模块的输入端连接，所述处理器的输入端分别与GPS定位模块、定位按钮和指认按钮的输出端连接，所述处理器的输出端与指示灯的输入端连接，所述处理器与4G通讯模块双向连接，所述4G通讯模块通过4G网关与移动终端双向连接。

优选的，所述针孔的数量为两个，且两个针孔分别与定位按钮和指认按钮配合设置。

优选的，所述胶皮带的表面开设有透气孔。

优选的，所述安装螺栓与螺纹槽配合设置。

优选的，所述移动终端为带有GPS定位功能的智能手机。

（三）有益效果

本实用新型提供了一种避免宠物走失的宠物玩具项圈。具备以下有益效果：

（1）、该避免宠物走失的宠物玩具项圈，通过太阳能电池、定位按钮、处理器、GPS定位模块和4G通讯模块的配合使用，使得使用者可以很好的定位当前宠物的位置，避免了由于宠物离开使用者视线过久而导致的宠物难以寻找，节约了使用者寻找宠物的时间，同时避免由于宠物移动的距离过远而导致的宠物丢失，方便了使用者的使用。

（2）、该避免宠物走失的宠物玩具项圈，通过太阳能电池、处理器、指认按钮、指示灯的配合使用，避免了宠物误领这种情况的发生，方便了使用者的使用，同时给宠物提供安全保障。

附图说明

图1为本实用新型结构示意图；

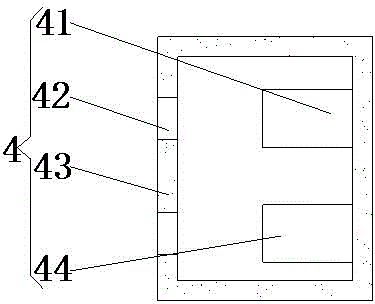

图2为本实用新型控制箱的结构示意图；

图3为本实用新型固定装置的结构示意图；

图4为本实用新型结构原理框图；

图中，1胶皮带、2固定块、3太阳能电池、4控制箱、41定位按钮、42针孔、43控制外壳、44指认按钮、5指示灯、6处理外壳、7处理器、8 GPS定位模块、9 4G通讯模块、10安装块、11安装螺栓、12固定装置、121安装外壳、122限位块、123旋转杆、124定位块、125螺纹槽、13透气孔、14 4G网关、15移动终端。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种避免宠物走失的宠物玩具项圈，如图1所示，包括胶皮带1，胶皮带1的表面开设有透气孔13，透气孔13用于增加宠物佩戴时的舒适度，胶皮带1的底部固定连接有固定块2，固定块2的正表面固定安装有太阳能电池3，太阳能电池3用于给项圈的用电元件供电，固定块2的左侧固定连接有控制箱4，固定块2的右侧固定连接有指示灯5，固定块2的底部固定连接有处理外壳6，处理外壳6内腔的顶部固定连接有处理器7，处理器7的底部从左往右依次固定连接有GPS定位模块8和4G通讯模块9，胶皮带1的左端固定连接有安装块10，安装块10远离胶皮带1的一侧固定连接有安装螺栓11，胶皮带1的右端固定连接有固定装置12。

如图2所示，控制箱4包括控制外壳43，控制外壳43的右侧开设有针孔42，控制外壳43内腔的右侧从上往下依次固定连接有定位按钮41和指认按钮44，指示灯5和指认按钮44用于指认宠物，避免了宠物的误领，同时指认按钮44减少了指示灯5的持续工作时间，避免了由于指示灯5长时间工作而导致的指示灯5损坏，针孔42的数量为两个，且两个针孔42分别与定位按钮41和指认按钮44配合设置，控制外壳43和针孔42的配合使用，避免了由于外界因素而导致的误触，方便了使用者的使用。

如图3所示，固定装置12包括安装外壳121，安装外壳121的右侧开设有螺纹槽125，安装螺栓11与螺纹槽125配合设置，安装螺栓11与螺纹槽125用于固定项圈，避免由于宠物运动过于激烈而导致的项圈脱落，安装外壳121的内腔设置有限位块122，限位块122的右侧固定连接有旋转杆123，旋转杆123的右端贯穿安装外壳121的右侧并延伸至安装外壳121的外部，旋转杆123的右端固定连接有定位块124，定位块124与胶皮带1的右端固定连接。

如图4所示，太阳能电池3的输出端分别与处理器7、GPS定位模块8、定位按钮41、指认按钮44、指示灯5和4G通讯模块9的输入端连接，处理器7的输入端分别与GPS定位模块8、定位按钮41和指认按钮44的输出端连接，处理器7的输出端与指示灯5的输入端连接，处理器7与4G通讯模块9双向连接，4G通讯模块9通过4G网关14与移动终端15双向连接，移动终端15为带有GPS定位功能的智能手机。

工作原理：GPS定位模块8将宠物的当前位置发送给处理器7，当使用者无法寻找到宠物时，通过移动终端15发出定位信号，定位信号通过4G网关14传输至4G通讯模块9，4G通讯模块9将定位信号发送给处理器7，处理器7收到定位信号后，处理器7将当前位置发送给4G通讯模块9，4G通讯模块9将当前位置通过4G网关14发送给移动终端15，使用者通过移动终端15收到的当前位置寻找宠物，当由于宠物受伤需要送至医院治疗或者其他原因需要使用者及时领取时，暂养者通过触发定位按钮41向处理器7发出寻找信号，处理器7收到寻找信号后，处理器7向4G通讯模块9发送当前位置和寻找信号，当前位置和寻找信号通过4G网关14发送至移动终端15，移动终端15提示使用者宠物的当前位置并提示使用者宠物需要及时领取，当使用者领取宠物时，暂养者通过触发指认按钮44向处理器7发出指认信号，处理器7收到指认信号后，处理器7向4G通讯模块9发送指认信号，指认信号通过4G网关14发送至移动终端15，移动终端15收到指认信号后，移动终端15通过4G网关14向4G通讯模块9发送终端位置，4G通讯模块9将终端位置发送至处理器7，处理器7比对终端位置和当前位置，若终端位置与当前位置的距离小于等于设定值，则指示灯5亮起，以此提示该宠物为使用者的丢失宠物，若终端位置与当前位置的距离大于设定值，则指示灯5无反应，以此提示该宠物不为使用者的丢失宠物。

综上所述，该避免宠物走失的宠物玩具项圈，通过太阳能电池3、定位按钮41、处理器7、GPS定位模块8和4G通讯模块9的配合使用，使得使用者可以很好的定位当前宠物的位置，避免了由于宠物离开使用者视线过久而导致的宠物难以寻找，节约了使用者寻找宠物的时间，同时避免由于宠物移动的距离过远而导致的宠物丢失，方便了使用者的使用。

并且，通过太阳能电池3、处理器7、指认按钮44、指示灯5的配合使用，避免了宠物误领这种情况的发生，方便了使用者的使用，同时给宠物提供安全保障。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
