一种T型鱼类标记的制作方法

本实用新型提供了一种T型鱼类标记，具体涉及鱼类标记用标领域。

背景技术：

鱼类标记技术是研究鱼类迁移和运动、生物学特性、种群资源动态以及增值放流效果评价的重要工具。T型标记最流行的标记类型，代表了鱼类标记设计的一代进步，广泛应用于鱼类、甲壳类和贝类物种，能在短时间内标记大量的个体动物。但是由于T型标的主体非常小，一般只能写很少的字或者只是一个联系方式，被人们误捕后，人们往往不知道该鱼的信息和重要性，不能起到很好的宣传和保护该鱼的效果。

技术实现要素：

本实用新型所要解决的技术问题是提供一种T型鱼类标记，此鱼类标记能够承载大量鱼类信息，而且方便收纳，结构简单可靠。

为了解决上述技术问题，本实用新型提出以下技术方案：一种T型鱼类标记，它包括外壳体，所述外壳体的顶部旋紧有顶盖，所述外壳体的底部旋紧有底盖，所述顶盖和底盖之间的外壳体内部可转动的安装有卷轴，所述卷轴的底端设置有底部轴段，所述底部轴段的外部套装有卷簧，所述顶盖的顶部安装有连接柱，所述连接柱上连接有细线，所述细线的末端连接有T型挡条，所述卷轴的外部缠绕有塑料卷纸，所述塑料卷纸穿过外壳体上的槽体，在塑料卷纸的末端还安装有挡片。

所述卷轴的顶部设置有顶部轴段，所述顶部轴段和加工在顶盖内端面的轴孔相配合定位。

所述顶盖的外端面顶部加工有安装孔，所述安装孔与连接柱相配合，对其进行固定安装。

所述底盖的内端面加工有下轴孔，所述下轴孔与底部轴段相定位配合。

本实用新型有如下有益效果：

1、本实用新型具有结构简单、体积小、重量轻、成本低并且可以在塑料卷纸上书写大量的信息，比如宣传标语、该鱼的信息、联系方式、放生鱼后的奖励制度，随着微信的普及也可以在塑料纸上画上二维码，当人们误捕该鱼后可以通过扫描二维码在网上查询该鱼的信息甚至领取放生该鱼的奖励，使用时可以通过注射工具轻松将该标打在鱼的尾部并且由于细丝很细对鱼的伤害较小，极具推广价值。

2、通过将塑料卷纸缠绕在卷轴上，通过拉动塑料卷纸将带动卷轴一起转动，卷轴将带动卷簧收缩，当放开塑料卷纸之后，在卷簧的作用下卷轴将自动卷紧，进而将塑料卷纸重新卷制到卷轴上，实现塑料卷纸的收纳。

附图说明

下面结合附图和实施例对本实用新型作进一步说明。

图1是本实用新型的主剖视图。

图2是本实用新型的整体结构示意图。

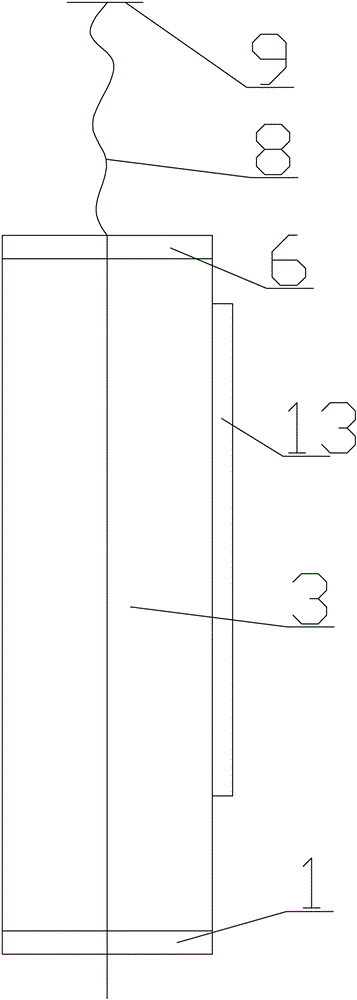

图3是本实用新型的右视图。

图中：底盖1、卷簧2、外壳体3、卷轴4、顶部轴段5、顶盖6、连接柱7、细线8、T型挡条9、安装孔10、轴孔11、槽体12、挡片13、塑料卷纸14、下轴孔15、底部轴段16。

具体实施方式

下面结合附图对本实用新型的实施方式做进一步的说明。

如图1-3，一种T型鱼类标记，它包括外壳体3，所述外壳体3的顶部旋紧有顶盖6，所述外壳体3的底部旋紧有底盖1，所述顶盖6和底盖1之间的外壳体3内部可转动的安装有卷轴4，所述卷轴4的底端设置有底部轴段16，所述底部轴段16的外部套装有卷簧2，所述顶盖6的顶部安装有连接柱7，所述连接柱7上连接有细线8，所述细线8的末端连接有T型挡条9，所述卷轴4的外部缠绕有塑料卷纸14，所述塑料卷纸14穿过外壳体3上的槽体12，在塑料卷纸14的末端还安装有挡片13。通过塑料卷纸14能够承载大量的文字信息，避免了传统的无法写字等缺陷。

进一步的，所述卷轴4的顶部设置有顶部轴段5，所述顶部轴段5和加工在顶盖6内端面的轴孔11相配合定位。

进一步的，所述顶盖6的外端面顶部加工有安装孔10，所述安装孔10与连接柱7相配合，对其进行固定安装。

进一步的，所述底盖1的内端面加工有下轴孔15，所述下轴孔15与底部轴段16相定位配合。

本实用新型的工作过程和工作原理为：

当需要对鱼进行标记时，将此T型鱼类标记通过注射工具轻松将该标打在鱼的尾部并且由于细丝很细对鱼的伤害较小，同时将需要写的信息记录到塑料卷纸14上，再将塑料卷纸14缠绕到卷轴4上，并通过卷簧的作用自动的将卷轴4卷紧，保证塑料卷纸14紧紧的卷制到卷轴4上，当有人捕捞到此鱼时，通过拉动挡片13，挡片13将带动塑料卷纸14伸出，进而将文字内容呈现出来，比如宣传标语、该鱼的信息、联系方式、放生鱼后的奖励制度，随着微信的普及也可以在塑料纸上画上二维码，当人们误捕该鱼后可以通过扫描二维码在网上查询该鱼的信息甚至领取放生该鱼的奖励；当松开挡片13之后，卷簧2将带动卷轴4转动，进而将塑料卷纸14再次卷制到卷轴4上，实现了收纳功能。

通过上述的说明内容，本领域技术人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改都在本实用新型的保护范围之内。本实用新型的未尽事宜，属于本领域技术人员的公知常识。
