一种羊羔自主吃奶装置的制作方法

本实用新型涉及动物饲养设备，具体是一种羊羔自主吃奶装置。

背景技术：

多数情况下，多产母羊一胎可以生出至少三只羊羔，然而母羊奶水有限，经常会有部分羊羔吃不到奶，这种情况严重影响了羊羔的生长发育，给养殖场造成巨额经济损失。为了解决母羊奶水不够的问题，养殖场会对羊羔进行人工喂奶，从而保证羊羔的存活率以及生长速度。传统的人工喂奶是通过饲养员手持奶瓶逐个喂食，这种方法效率不高，需要投入太多的人工成本，而且长时间用奶瓶喂奶会使羊羔产生依赖性，丧失自主进食的能力。

技术实现要素：

本实用新型要解决的技术问题是提供一种羊羔自主吃奶装置，避免出现羊羔吃不到奶的状况，并且锻炼了羊羔自主进食能力。

本实用新型的技术方案为：

一种羊羔自主吃奶装置，它包括储奶筒、竖直位于储奶筒下侧的奶嘴，储奶筒为竖直布置的空心圆筒体，其上侧敞口、下侧封口，储奶筒的上侧设有相适配的筒盖，筒盖上开有透气孔，奶嘴由上下共轴线相通且均呈空心圆筒状的上嘴体和下嘴体构成，上嘴体的上侧敞口、下侧封口，下嘴体的上侧、下侧均敞口，上嘴体的内径大于下嘴体的内径，上嘴体与储奶筒的下侧垂直连接且与储奶筒的筒腔相通，下嘴体内竖直地插装圆形的顶杆，顶杆与下嘴体间隙配合，顶杆的长度足以使得其下端自下嘴体内穿出，顶杆的上端接有与顶杆共轴线且呈圆形的封板，封板水平地位于上嘴体内且担放在上嘴体的下侧，封板与上嘴体间隙配合。

为简单说明问题起见，以下对本实用新型所提供的一种羊羔自主吃奶装置简称为本装置。

羊羔喝奶时，羊羔的嘴与本装置奶嘴下端接触，羊羔顶起或侧碰顶杆使奶嘴出奶，供羊羔饮用。顶起顶杆时，顶杆上移，封板与上嘴体的下侧分离，储奶筒中的奶依次通过上嘴体和下嘴体并从奶嘴下端流出。侧碰顶杆时，封板一端翘起，封板与上嘴体的下侧只有一侧接触，另一侧分离，此时奶嘴出奶。羊羔饮用完毕后停止触碰顶杆，顶杆受自身重力作用复位，封板与上嘴体的下侧接触形成面密封，奶嘴停止出奶。

本实用新型的优点：奶嘴内部通过顶杆和封板控制奶嘴的开合，这种结构省去了人工喂养的麻烦，而且因为顶杆和封板可以自动复位，不会产生浪费。同时，本装置结构简单，加工方便，适合在刚业内推广使用。

为了使本装置达到更好的使用效果，本装置的优选方案如下：

作为优选的，所述储奶筒由依次贴靠粘接的外筒、中间筒、内筒构成，外筒的厚度为5-8mm，中间筒的厚度为8-12mm，内筒的厚度为3-5mm，外筒的材料为不锈钢，中间筒的材料为隔热绵，内筒的材料为食品级的不锈钢；外筒的上部还设有挂钩。

储奶筒由依次叠靠粘结的三层筒构成，外筒采用5-8mm不锈钢外壳可以增加储奶筒强度，不易损坏，中间筒采用8-12mm隔热棉可以起到保温的效果，让羊羔吃到最佳温度的奶，内筒采用3-5mm的不锈钢内胆耐高温、耐腐蚀、不会产生青苔，使用中不会产生有害物质和气味，保证了羊羔的生长健康。在储奶筒外筒壁上安装挂钩可以将储奶筒挂置在墙上，省去了专用的支架，降低了制造成本，而且使用挂钩固定本装置相比其他方式更加方便拆卸和清洗，减少了后期的使用成本。

作为优选的，所述上嘴体内的上部接有水平布置且超出上嘴体轴线的压板，压板、封板之间接有竖直布置的弹簧，弹簧的上端与压板紧密接触，弹簧的下端与封板紧密接触，上嘴体内的下侧铺有环形的橡胶圈，橡胶圈内的开口最大径向尺寸等于下嘴体的内径，封板担放在橡胶圈上，封板与上嘴体之间的间隙为2-4mm。

封板上端设置弹簧，当羊羔顶起顶杆或侧碰顶杆时，弹簧压缩，奶嘴出奶，羊羔停止喝奶后，封板受自身重力和弹簧弹力双重作用迅速复位，进一步提高了奶嘴的密封性。通过在上嘴体的下侧铺设环形橡胶圈，增加了奶嘴的密封性，防止在非使用状态时出现滴奶的现象。

作为优选的，所述顶杆的下端面为圆弧面，顶杆与下嘴体之间的间隙为1-2mm，下嘴体外还设有乳头套，乳头套的下侧高于顶杆的下端面，乳头套的材料为食品级硅胶。

顶杆从下嘴体底部穿出，直接与羊羔嘴接触，其下端面采用圆弧面可以防止羊羔被划伤，保护羊羔的安全。在下嘴体外设置硅胶乳头套，可以模仿母羊的乳头，最大程度的降低羊羔使用本装置的学习成本，使用食品级硅胶作为原材料更加安全。

附图说明

图1是本实用新型的结构示意图。

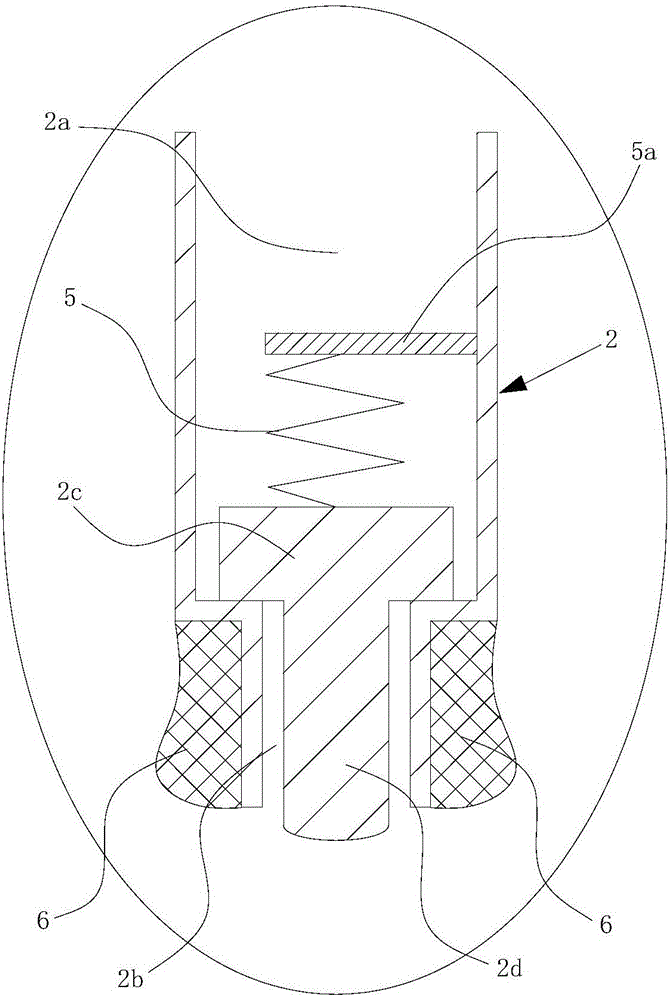

图2是图1中的A部局部放大图。

具体实施方式

一种羊羔自主吃奶装置，它包括储奶筒1、竖直位于储奶筒1下侧的奶嘴2，储奶筒1为竖直布置的空心圆筒体，其上侧敞口、下侧封口，储奶筒1的上侧设有相适配的筒盖3，筒盖3上开有透气孔3a，奶嘴2由上下共轴线相通且均呈空心圆筒状的上嘴体2a和下嘴体2b构成，上嘴体2a的上侧敞口、下侧封口，下嘴体2b的上侧、下侧均敞口，上嘴体2a的内径大于下嘴体2b的内径，上嘴体2a与储奶筒1的下侧垂直连接且与储奶筒1的筒腔1d相通，下嘴体2b内竖直地插装圆形的顶杆2d，顶杆2d与下嘴体2b间隙配合，顶杆2d的长度足以使得其下端自下嘴体2b内穿出，顶杆2d的上端接有与顶杆2d共轴线且呈圆形的封板2c，封板2c水平地位于上嘴体2a内且担放在上嘴体2a的下侧，封板2c与上嘴体2a间隙配合。

羊羔喝奶时，羊羔的嘴与本装置奶嘴2下端接触，羊羔顶起或侧碰顶杆2d使奶嘴2出奶，供羊羔饮用。顶起顶杆2d时，顶杆2d上移，封板2c与上嘴体2a的下侧分离，储奶筒1中的奶依次通过上嘴体2a和下嘴体2b并从奶嘴2下端流出。侧碰顶杆2d时，封板2c一端翘起，封板2c与上嘴体2a的下侧只有一侧接触，另一侧分离，此时奶嘴2出奶。羊羔饮用完毕后停止触碰顶杆2d，顶杆2d受自身重力作用复位，封板2c与上嘴体2a的下侧接触形成面密封，奶嘴2停止出奶。

奶嘴2内部通过顶杆2d和封板2c控制奶嘴2的开合，这种结构省去了人工喂养的麻烦，而且因为顶杆2d和封板2c可以自动复位，不会产生浪费。同时，本装置结构简单，加工方便，适合在刚业内推广使用。

所述储奶筒1由依次贴靠粘接的外筒1a、中间筒1b、内筒1c构成，外筒1a的厚度为5-8mm，中间筒1b的厚度为8-12mm，内筒1c的厚度为3-5mm，外筒1a的材料为不锈钢，中间筒1b的材料为隔热绵，内筒1c的材料为食品级的不锈钢；外筒1a的上部还设有挂钩4。

储奶筒1由依次叠靠粘结的三层筒构成，外筒1a采用5-8mm不锈钢外壳可以增加储奶筒1强度，不易损坏，中间筒1b采用8-12mm隔热棉可以起到保温的效果，让羊羔吃到最佳温度的奶，内筒1c采用3-5mm的不锈钢内胆耐高温、耐腐蚀、不会产生青苔，使用中不会产生有害物质和气味，保证了羊羔的生长健康。在储奶筒1外筒1a壁上安装挂钩4可以将储奶筒1挂置在墙上，省去了专用的支架，降低了制造成本，而且使用挂钩4固定本装置相比其他方式更加方便拆卸和清洗，减少了后期的使用成本。

所述上嘴体2a内的上部接有水平布置且超出上嘴体2a轴线的压板5a，压板5a、封板2c之间接有竖直布置的弹簧5，弹簧5的上端与压板5a紧密接触，弹簧5的下端与封板2c紧密接触，上嘴体2a内的下侧铺有环形的橡胶圈，橡胶圈内的开口最大径向尺寸等于下嘴体2b的内径，封板2c担放在橡胶圈上，封板2c与上嘴体2a之间的间隙为2-4mm。

封板2c上端设置弹簧5，当羊羔顶起顶杆2d或侧碰顶杆2d时，弹簧5压缩，奶嘴2出奶，羊羔停止喝奶后，封板2c受自身重力和弹簧5弹力双重作用迅速复位，进一步提高了奶嘴2的密封性。通过在上嘴体2a的下侧铺设环形橡胶圈，增加了奶嘴2的密封性，防止在非使用状态时出现滴奶的现象。

所述顶杆2d的下端面为圆弧面，顶杆2d与下嘴体2b之间的间隙为1-2mm，下嘴体2b外还设有乳头套6，乳头套6的下侧高于顶杆2d的下端面，乳头套6的材料为食品级硅胶。

顶杆2d从下嘴体2b底部穿出，直接与羊羔嘴接触，其下端面采用圆弧面可以防止羊羔被划伤，保护羊羔的安全。在下嘴体2b外设置硅胶乳头套6，可以模仿母羊的乳头，最大程度的降低羊羔使用本装置的学习成本，使用食品级硅胶作为原材料更加安全。
