一种宠物自动饮水机的电子控制装置的制作方法

本实用新型涉及饮水机技术领域，尤其涉及一种宠物自动饮水机的电子控制装置。

背景技术：

随着社会快速发展，人们生活水平的提高，生活节奏的加快，人们越来越喜爱宠物，但是人们平时个很忙，没有时间来照顾宠物，所以有了宠物自动饮水机，宠物自动饮水机是一种全自动宠物应用的饮水机，它能在没有人的时候，宠物可以自己自动饮用水，来自己照顾自己，但现有的宠物自动饮水机在没人的情况下，很容易使饮用水溢出水盆，发生安全事故，不能满足人们的需求。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种宠物自动饮水机的电子控制装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种宠物自动饮水机的电子控制装置，包括手动开关、主体外壳、第一出水口、红外线感应器、出水管和活性炭过滤层，所述主体外壳下方安装有水盆，且水盆下方安装有第二出水口，所述主体外壳下方安装有手动开关，所述手动开关下方安装有指示灯，所述主体外壳上方安装有进水口，所述主体外壳表面安装有第一出水口，所述第一出水口内部安装有自动开关，所述第一出水口右侧安装有水流控制开关，且水流控制开关右侧安装有红外线感应器，所述红外线感应器下 方安装有出水管，所述出水管下方安装有电源线，所述主体外壳上方安装有水箱，且水箱内部安装有活性炭过滤层，所述活性炭过滤层下方安装有过滤棉过滤层。

优选的，所述指示灯下方安装有水压控制器。

优选的，所述主体外壳表面安装有监控器。

优选的，所述进水口左侧安装有报警器。

优选的，所述过滤棉过滤层下方安装有水位监控器。

本实用新型中，通过安装有水压控制器，可以防止因为宠物一直在宠物自动饮水机前，使宠物自动饮水机一直流水，造成饮用水超过水盆溢出，造成安全事故，有效的提高了宠物自动饮水机的安全系数，通过安装有监控器，可以时刻记录宠物饮水次数和饮用量，从而使人们知道宠物的身体情况，增加宠物自动饮水机在市场的竞争性，通过安装有水位监控器和报警器，可以使人们知道水箱水位状况，当水箱没水的时候可以及时报警通知人们。

附图说明

图1为本实用新型提出的一种宠物自动饮水机的电子控制装置的结构示意图；

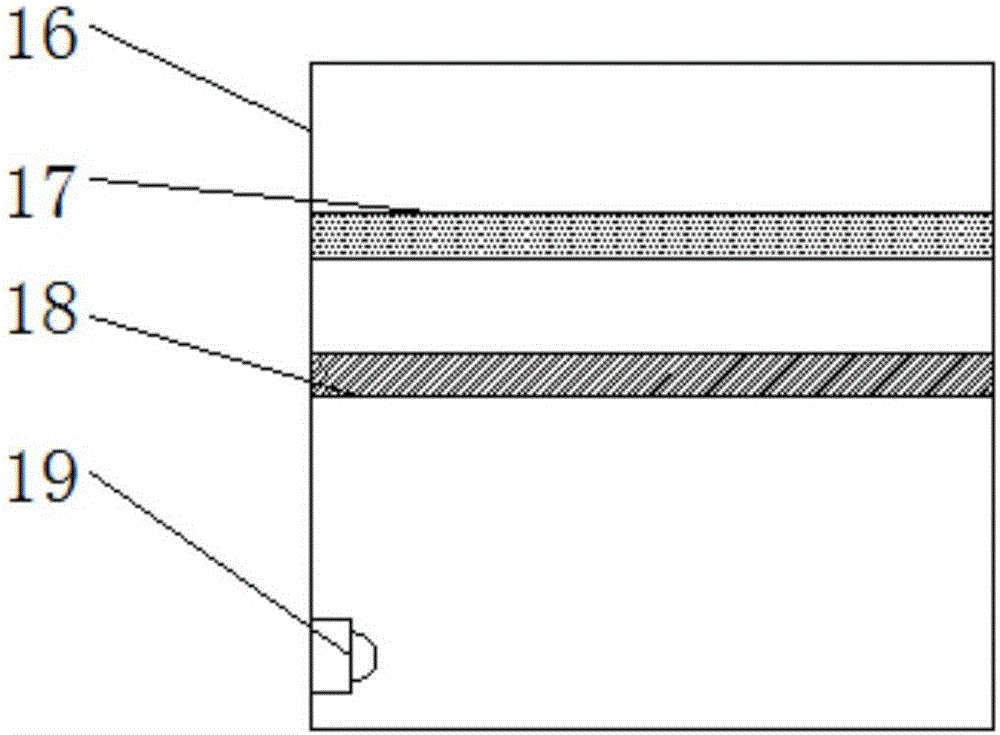

图2为本实用新型提出的一种宠物自动饮水机的电子控制装置的水箱内部结构示意图。

图中：1第二出水口、2水盆、3水压控制器、4指示灯、5手动开关、6主体外壳、7监控器、8自动开关、9第一出水口、10水流控制开关、11报警器、12进水口、13红外线感应器、14出水管、15 电源线、16水箱、17活性炭过滤层、18过滤棉过滤层、19水位监控器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种宠物自动饮水机的电子控制装置，包括手动开关5、主体外壳6、第一出水口9、红外线感应器13、出水管14和活性炭过滤层17，主体外壳6下方安装有水盆2，且水盆2下方安装有第二出水口1，主体外壳6下方安装有手动开关5，手动开关5下方安装有指示灯4，主体外壳6上方安装有进水口12，主体外壳6表面安装有第一出水口9，第一出水口9内部安装有自动开关8，第一出水口9右侧安装有水流控制开关10，且水流控制开关10右侧安装有红外线感应器13，红外线感应器13下方安装有出水管14，出水管14下方安装有电源线15，主体外壳6上方安装有水箱16，且水箱16内部安装有活性炭过滤层17，活性炭过滤层17下方安装有过滤棉过滤层18，指示灯4下方安装有水压控制器3，主体外壳6表面安装有监控器7，进水口12左侧安装有报警器11，过滤棉过滤层18下方安装有水位监控器19。

工作原理：当使用该宠物自动饮水机时，首先把饮用水通过进水口12倒入水箱16内，把电源线15插入电源内，这时指示灯亮4起，打开手动开关5，饮用水通过出水口12流出来，调节水流控制开关 10使其调节到适量流速，关闭手动开关5，这时当宠物走过来喝水时，会被红外线感应器13感应到，自动开关8自动打开，饮用水流出来，宠物走时，自动开关8自动关闭，当饮用水流出过多超过溢出水盆2时，会被水压控制器检测到，这时自动开关8会自动关闭。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
