一种母猪生产用的妊娠栏的制作方法

本实用新型涉及养猪设施技术领域，具体涉及一种母猪生产用的妊娠栏。

背景技术：

密集工厂化养猪遇见的主要问题是猪舍拥挤，而受孕后的妊娠母猪在拥挤的猪舍中很容易因猪与猪之间的挤压冲撞等问题造成流产，因而妊娠母猪需要单独圈养，同时还要尽可能的减少它们的活动空间和活动量并提供必要的营养饲料，以益于母猪待产前的安全和健康。目前市场上的母猪妊娠栏宽度不可以调节，但是由于受孕后母猪体形逐渐增长，母猪妊娠栏内的面积会逐渐不够用，导致母猪无法自由活动、运动不足，使母猪体况下降，免疫力下降，影戏母猪的繁殖率。

技术实现要素：

为了解决母猪妊娠栏宽度无法调节的问题，本实用新型的目的是提供一种母猪生产用的妊娠栏，可以随母猪受孕后体形的变化而调整宽度，不会影响母猪繁殖率。

本实用新型所采用的技术方案是：一种母猪生产用的妊娠栏，包括前围栏、设置在前围栏两侧并分别通过铰接组件与前围栏铰接的两个侧围栏、设置在前围栏下方并位于两个侧围栏之间的喂料槽以及设置在前围栏后方的圈门，其中，圈门的一端与一个侧围栏铰接，另一端通过宽度调节机构与另一个侧围栏连接，所述宽度调节机构包括限位柱、固定安装在侧围栏上的定位销、分别设置在定位销上方和下方的两个限位板以及固定安装在圈门上的连接板，连接板上沿其长度方向设置有多个定位孔，通过使定位销穿设在不同的定位孔内以调节两个侧围栏之间的距离，所述限位板一端与侧围栏固定连接，另一端设置有通孔，以将限位柱可拆卸的穿设在两个限位板的通孔内，且定位销的端面抵在限位柱上，以防止连接板脱离定位销；

所述铰接组件包括固定安装在侧围栏上的铰接板、固定安装在前围栏上的两个平行设置的支撑板以及垂直设置在两个支撑板之间的铰接轴，铰接轴穿设在铰接板上开设的铰接孔内，以实现铰接板可绕铰接轴转动。

所述限位柱顶部设置有圆形卡块，圆形卡块的直径大于限位板上通孔的直径，以防止限位柱从限位板上脱落。

所述定位孔共有7-15个。

与现有技术相比，本实用新型具有以下有益效果：

一、本实用新型通过设置宽度调节机构，且使定位销穿设在不同的定位孔内以调节两个侧围栏之间的距离，从而实现调节母猪妊娠栏的宽度。使得本实用新型能根据母猪妊娠期体形的变化来调节其宽度，使母猪能自由活动，不会导致母猪体况下降和免疫力下降，不影戏母猪的繁殖率。

二、本实用新型的限位柱可拆卸的设置在限位板上，使用起来方便快捷。

三、本实用新型两个侧围栏分别通过铰接组件与前围栏铰接，使得在调节妊娠栏宽度时便于移动侧围栏的位置，高效便捷。

附图说明

图1是本实用新型的结构示意图；

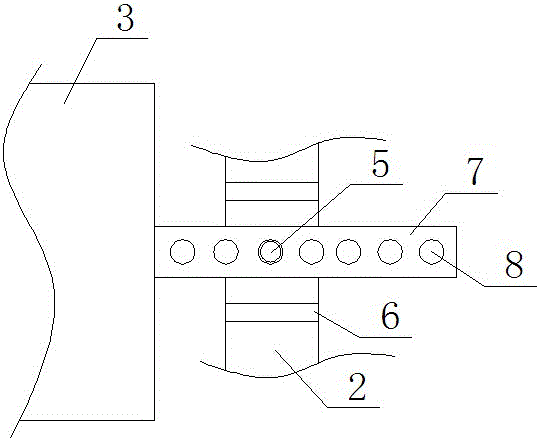

图2是连接板与定位销相配合的结构示意图；

图3是限位柱与限位板相配合的结构示意图；

图4是铰接组件的结构示意图；

图中标记：1、前围栏，2、侧围栏，3、圈门，4、喂料槽，5、定位销，6、限位板，7、连接板，8、定位孔，9、限位柱，10、圆形卡块，11、支撑板，12、铰接板，13、铰接轴。

具体实施方式

下面结合附图和具体实施例对本实用新型作详细说明，本实施例以本实用新型技术方案为前提，给出了详细的实施方式和具体的操作过程，但本实用新型的保护范围不限于下述的实施例。

如图所示，一种母猪生产用的妊娠栏，包括前围栏1、设置在前围栏1两侧并分别通过铰接组件与前围栏1铰接的两个侧围栏2、设置在前围栏1下方并位于两个侧围栏2之间的喂料槽4以及设置在前围栏1后方的圈门3，其中，圈门3的一端与一个侧围栏2铰接，另一端通过宽度调节机构与另一个侧围栏2连接，所述宽度调节机构包括限位柱9、固定安装在侧围栏2上的定位销5、分别设置在定位销5上方和下方的两个限位板6以及固定安装在圈门3上的连接板7，连接板7上沿其长度方向设置有多个定位孔8，通过使定位销5穿设在不同的定位孔8内以调节两个侧围栏2之间的距离，所述限位板6一端与侧围栏2固定连接，另一端设置有通孔，以将限位柱9可拆卸的穿设在两个限位板6的通孔内，且定位销5的端面抵在限位柱9上，以防止连接板7脱离定位销5；

所述铰接组件包括固定安装在侧围栏2上的铰接板12、固定安装在前围栏1上的两个平行设置的支撑板11以及垂直设置在两个支撑板11之间的铰接轴13，铰接轴13穿设在铰接板12上开设的铰接孔内，以实现铰接板12可绕铰接轴13转动。

以上为本实用新型的基本实施方式，可在以上基础上做进一步的改进、优化和限定：

如，所述限位柱9顶部设置有圆形卡块10，圆形卡块10的直径大于限位板6上通孔的直径，以防止限位柱9从限位板6上脱落。

又如，所述定位孔8共有7-15个。
