一种甲鱼集卵板及集卵运输箱的制作方法

本实用新型属于甲鱼养殖技术领域，更具体地说，涉及一种甲鱼集卵板及集卵运输箱。

背景技术：

甲鱼是一种卵生两栖爬行动物，其头部像龟，但背甲没有乌龟般的条纹，边缘呈柔软状裙边，颜色墨绿。甲鱼常在水底的泥沙中生活，喜食鱼、虾等小动物，瓜皮果屑、青草以及谷物等也吞食。每年的5～8月份是甲鱼的产卵期，6～7月为产卵高峰期。产卵时间一般在下半夜(0～6点)，这与甲鱼喜欢安静的环境有关。甲鱼的产卵方式为掘洞产卵，产后用沙土埋上，因此在池周要设沙土质的产卵场。甲鱼产下来的卵俗称甲鱼蛋，刚产下来的卵非常柔软，容易破碎，需要经过一段时间的钙化后才能形成比较硬的外壳，但是甲鱼蛋的外壳比较薄，在挖蛋时以及运输时都非常容易破碎。而且受养殖条件的限制，甲鱼产卵的地方与甲鱼孵化池相距比较远，所以在甲鱼养殖基地每天都要往返于产卵地和孵化池之间运输甲鱼蛋，由于甲鱼蛋比较脆弱，而且容易受感染，所以运输过程中要十分小心。而且甲鱼产的蛋大小不一致，随着时间的推移，产下的蛋会越来越小，这给运输过程也带来了一定的难度。

关于蛋托的研究报道有很多，例如，中国专利申请号为2003201190462，申请授权公告日为2004年12月1日的专利申请文件公开了一种可用于盛载蛋类的蛋盒，包括蛋托10及通过连结部50与所述蛋托10一侧可翻转连结的盒盖20，所述蛋托10设有若干个球形凹坑11；所述蛋托10与所述的盒盖20的侧边设有可将两者扣紧的卡扣机构。蛋托10的凹坑11的侧壁还可以设有向凹坑11内部突起的凸筋12，可以保证蛋类存在外形尺寸误差时也不会在凹坑内晃动。蛋托10及盒盖20还设有弧形开口，构成透气孔40，利于蛋类的长期保存；同时，还利于手指的插入，以帮助开启蛋盒。这种蛋盒的结构复杂，而且不适用于甲鱼蛋这种脆弱的蛋类。中国专利申请号为201120027815.0，授权公告日为2011年8月10号的专利申请文件公开了一种简便装甲鱼蛋托架，包括海绵底层，固定安装在海绵底层上的第一海绵支架层，以及活动安放在第一海绵支架层上的第二海绵支架层；且第一海绵支架层和第二海绵支架层上均开设有相同数量和相同间距的放蛋孔。本实用新型具有制作简单，成本低，能延长蛋在运输过程中的新鲜度，轻巧可重复利用，能多层叠放，增加每次的运输量，而且每个支架层上的放蛋孔事先都已经定好个数，方便每次放蛋时计数。但是这种结构的蛋托架在取甲鱼蛋时特别不方便，取蛋过程中破损率非常高，给养殖企业带来了不小的经济损失。

技术实现要素：

1、要解决的问题

针对现有的甲鱼蛋存在收集不方便以及运输不方便的问题，本实用新型提供一种甲鱼集卵板及集卵运输箱，本实用新型将集卵板上的盛卵孔设计成含有凹槽和缓冲凸起的形状，不仅可以适应不同尺寸的甲鱼蛋需求，还具有方便取拿的作用。本实用新型的集卵运输箱能控制运输温度，还能监控运输箱内的温度和湿度信息，防止甲鱼蛋在运输过程成因为温度太高而变质。

2、技术方案

为解决上述问题，本实用新型采用如下的技术方案。

一种甲鱼集卵板，包括集卵板本体，集卵板本体上设置盛卵孔，所述的盛卵孔为圆形凹孔，凹孔的四周设置多个方形的凹槽，每两个相邻的凹槽之间形成缓冲凸起。

作为本实用新型的更进一步改进，所述的甲鱼集卵板的制作材料为珍珠棉，延伸度≥125％。

作为本实用新型的更进一步改进，所述的缓冲凸起的形状为三棱柱形，三棱柱对着盛卵孔内的顶角的角度为20～45°。

作为本实用新型的更进一步改进，所述的盛卵孔的底部设置细砂层，细砂层的表面设有隔层，所述的隔层为布类，隔层与集卵板本体之间固定连接。

作为本实用新型的更进一步改进，所述的盛卵孔的直径为18～25mm。

一种甲鱼集卵运输箱，包括上述的一种甲鱼集卵板，所述的运输箱尺寸与甲鱼集卵板尺寸相匹配，至少可以放置两层甲鱼集卵板，每两层甲鱼集卵板之间有间隙。

作为本实用新型的更进一步改进，所述的运输箱内部四周设有循环水管，循环水管的出水口和进水口位于运输箱的外部。

作为本实用新型的更进一步改进，所述的运输箱内部设置温度传感器，运输箱的盖子上内嵌显示终端，所述的温度传感器与显示终端连接，将监测的温度数据传输给显示终端，经处理后显示在运输箱的盖子表面。

作为本实用新型的更进一步改进，所述的运输箱内部还设置湿度传感器，所述的湿度传感器与显示终端连接。

3、有益效果

相比于现有技术，本实用新型的有益效果为：

(1)本实用新型的一种甲鱼集卵板，将盛卵孔的四周设计多个方形的凹槽，且使每两个相邻的凹槽之间形成缓冲凸起，集卵板的制作材料为珍珠棉，柔软性好，这样的结构可以适用于不同尺寸的甲鱼蛋需求，而且这种凹槽设计方便取出甲鱼蛋，有效减少了甲鱼蛋的破损率；

(2)本实用新型甲鱼集卵板，盛卵孔四周的缓冲凸起的形状为三棱柱形，三棱柱对着盛卵孔内的顶角的角度为20～45°，在实际使用过程中发现，如果顶角的角度太小，则使用几次后，缓冲凸起就变得塌软，起不到缓冲保护的作用，如果顶角角度太大，则缓冲凸起的整体硬度偏高，放置比较大的甲鱼蛋时，不容易放置进去，使甲鱼蛋承受的挤压力也比较大，容易将甲鱼蛋挤压碎，所以结合实际的使用经验，将缓冲凸起的顶角角度限制在20～45°之间，以达到最佳的使用效果；

(3)本实用新型的集卵板，在盛卵孔的底部设置细砂层，然后用布类隔层将细砂与甲鱼蛋之间隔离开来，由于细砂具有流动性，可以适应不同形状的甲鱼蛋，加强了对甲鱼蛋的保护作用；

(4)本实用新型的一种甲鱼集卵运输箱，是基于集卵板设计的，由于甲鱼产卵的季节温度比较高，所以甲鱼蛋特别容易受感染，所以在运输箱的内部四周布置2-3圈循环水管，在使用过程中，将循环水管中通入流动的冰水，以降低运输箱内的温度；

(5)本实用新型的运输箱，在内部设置温度传感器和湿度传感器，并在运输箱的盖子上内嵌显示终端，包括处理器和显示屏，将运输箱内的温度和湿度信息显示在运输箱的盖子表面，便于知晓运输箱内的情况。

附图说明

图1为本实用新型集卵板的结构示意图；

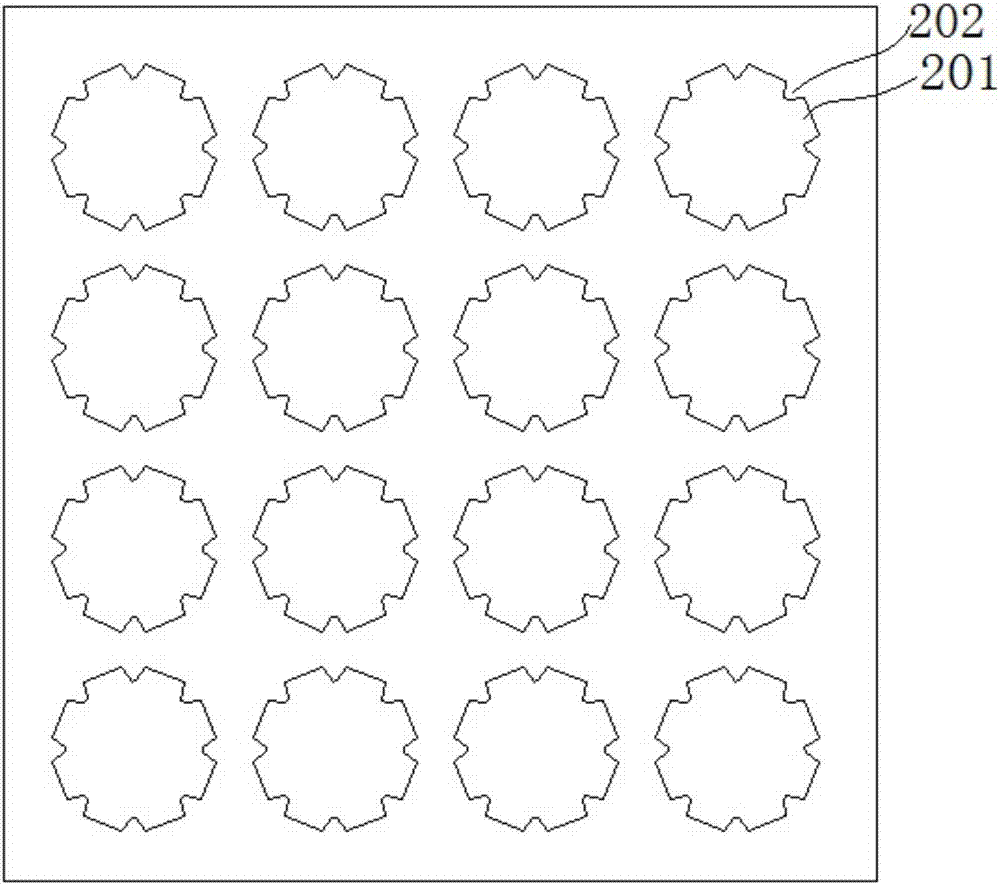

图2为本实用新型集卵板的俯视结构示意图；

图3为本实用新型集卵运输箱的结构示意图；

图4为本实用新型集卵运输箱的局部剖视结构示意图；

图5为本实用新型的显示终端与传感器的连接示意图。

图中：1、集卵板本体；2、盛卵孔；201、凹槽；202、缓冲凸起。

具体实施方式

下面结合具体实施例对本实用新型进一步进行描述。

实施例1

如图1～图2所示，一种甲鱼集卵板，其制作材料为珍珠棉，延伸度≥125％，柔软性好，包括集卵板本体1，集卵板本体1上设置盛卵孔2，所述的盛卵孔2为圆形凹孔，凹孔的四周设置八个方形的凹槽201，每两个相邻的凹槽201之间形成缓冲凸起202。缓冲凸起202的形状为三棱柱形，三棱柱对着盛卵孔2内的顶角的角度为30°。在盛卵孔2的底部铺一层厚度为5mm左右的细砂，在细砂层的表面设有棉布类的隔层，隔层与集卵板本体1之间固定连接。盛卵孔2的直径为20mm左右，这里所讲的直径以缓冲凸起的顶角为圆边界。这种结构的集卵板，一方面可以适应不同尺寸的甲鱼蛋，另一方面，方便取拿甲鱼蛋，而且在盛卵孔2的底部设置细砂层，可以有效加强保护作用。

实施例2

如图1～图2所示，一种甲鱼集卵板，其基本结构同实施例1，所不同的是：三棱柱对着盛卵孔2内的顶角的角度为20°；盛卵孔2的直径为25mm左右。在实际使用过程中发现，缓冲凸起的顶角角度对集卵板的使用寿命有重要影响，顶角角度太小，则使用几次后，缓冲凸起就变得塌软，起不到缓冲保护的作用。

实施例3

如图1～图2所示，一种甲鱼集卵板，其基本结构同实施例1，所不同的是：三棱柱对着盛卵孔2内的顶角的角度为45°；盛卵孔2的直径为18mm左右。

实施例4

如图3～图5所示，在集卵板的基础上设计一种运输箱，箱体结构为方形，尺寸与甲鱼集卵板尺寸相匹配，可以放置两层甲鱼集卵板(也可以根据需要设计成三层或四层等)，每两层甲鱼集卵板之间有间隙，间隙高度为1cm左右。运输箱的六个面为夹层保温结构，运输箱内部四周设有2圈循环水管(集卵板层数多的时候，可以多设置几圈循环水管)，循环水管的出水口和进水口位于运输箱的外部，在使用时可以接通运输架上设置的蠕动泵，将事先准备好的冰水循环通过运输箱内部，使运输箱内的温度降下来。在运输箱的侧壁设置温度传感器和湿度传感器，在运输箱的盖子上嵌置显示终端，包括处理器和显示屏，显示屏在盖子的外表面，处理器与温度传感器和湿度传感器连接，用于接收、处理传输过来的温度和湿度信息，然后在显示频上显示，供工作人员知晓运输箱内的基本情况。
