一种高空树枝修剪装置的制作方法

文档序号:12020317阅读:477来源:国知局
一种高空树枝修剪装置的制作方法

本发明涉及树木修剪技术领域,尤其涉及一种高空树枝修剪装置。



背景技术:

社会在飞速的发展,人们在不断的科学进步的变革中始终追求的更便捷、更高效、更安全,据调查,全国有不少地方存在树枝缠绕电线、树枝难于修剪的问题,这些问题给人们的生产和生活埋下了极大的隐患,对经济也造成一定经济损失,为此我们提出一种高空树枝修剪装置。



技术实现要素:

本发明的目的是为了解决现有技术中存在的缺点,而提出的一种高空树枝修剪装置。

为了实现上述目的,本发明采用了如下技术方案:

一种高空树枝修剪装置,包括第一支撑杆,所述第一支撑杆上滑动连接有活动框架,活动框架上开有两个通孔,通孔内螺纹连接有固定钉,活动框架的一侧侧壁上转动连接有第二支撑杆,第一支撑杆的顶端焊接有固定块,固定块的一侧侧壁上开有固定槽,固定槽的一侧侧壁上通过螺钉固定有第二刀头,固定块远离第一刀头的一端设有空腔,空腔内安装有气缸,气缸的活塞杆焊接有固定架,固定架滑动连接有固定槽内,固定架靠近第二刀头的一端通过螺钉安装有第一刀头,固定块远离固定槽的一侧侧壁上通过螺钉安装有锯齿,气缸的一端连接有气管,气管的一端连接有气泵,气管上设有电磁阀。

优选的,所述固定架的一端连接有滑块,固定槽的底端侧壁上开有滑槽,滑块滑动连接在滑槽内。

优选的,所述第一支撑杆为伸缩杆,第一支撑杆包括多个连接杆,连接杆的一端设有连接柱,连接杆的另一端开有安装槽,相邻连接杆上的连接柱螺纹连接在安装槽内,且连接杆和连接柱为一体式结构。

优选的,所述连接杆的一侧侧壁上开有垂直设置的卡槽,气管卡接在卡槽内。

优选的,所述连接杆上从上到下依次开有多个定位槽,固定钉的底端延伸至定位槽内。

本发明的有益效果:通过第一支撑杆、第二支撑杆、活动框架、固定块、固定钉、气缸、固定架、第一刀头、第二刀头、锯条、滑槽、滑块和卡槽的设置,能够对高空树枝进行快速修剪,稳定性高,修剪精度高,同时通过安装槽、连接柱和连接杆的设置,能够根据需要设置不同的高度,方便不同高度的树枝修剪,本装置能够对高空树枝进行快速修剪,稳定性高,能够根据不同高度的树枝,进行支撑杆高度的调整。

附图说明

图1为本发明提出的一种高空树枝修剪装置的结构示意图;

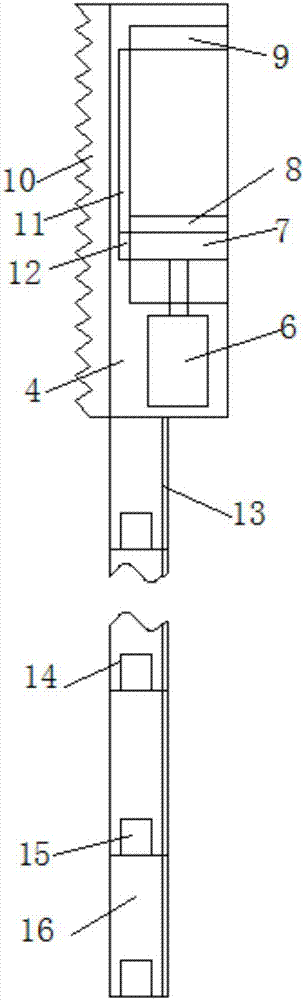

图2为本发明提出的一种高空树枝修剪装置的局部结构示意图。

图中:1第一支撑杆、2第二支撑杆、3活动框架、4固定块、5固定钉、6气缸、7固定架、8第一刀头、9第二刀头、10锯条、11滑槽、12滑块、13卡槽、14安装槽、15连接柱、16连接杆。

具体实施方式

下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。

参照图1-2,一种高空树枝修剪装置,包括第一支撑杆1,第一支撑杆1上滑动连接有活动框架3,活动框架3上开有两个通孔,通孔内螺纹连接有固定钉5,活动框架3的一侧侧壁上转动连接有第二支撑杆2,第一支撑杆1的顶端焊接有固定块4,固定块4的一侧侧壁上开有固定槽,固定槽的一侧侧壁上通过螺钉固定有第二刀头9,固定块4远离第一刀头9的一端设有空腔,空腔内安装有气缸6,气缸6的活塞杆焊接有固定架7,固定架7滑动连接有固定槽内,固定架7靠近第二刀头9的一端通过螺钉安装有第一刀头8,固定块4远离固定槽的一侧侧壁上通过螺钉安装有锯齿10,气缸6的一端连接有气管,气管的一端连接有气泵,气管上设有电磁阀,固定架7的一端连接有滑块12,固定槽的底端侧壁上开有滑槽11,滑块12滑动连接在滑槽11内,第一支撑杆1为伸缩杆,第一支撑杆包括多个连接杆16,连接杆16的一端设有连接柱15,连接杆16的另一端开有安装槽14,相邻连接杆16上的连接柱15螺纹连接在安装槽14内,且连接杆16和连接柱15为一体式结构,连接杆16的一侧侧壁上开有垂直设置的卡槽13,气管卡接在卡槽13内,连接杆16上从上到下依次开有多个定位槽,固定钉5的底端延伸至定位槽内。

工作原理:根据修剪熟树枝的高度,将多个连接杆16根据需要进行连接,方便对不同高度树枝的修剪,气缸6通过气管连接有气泵,通过第一支撑杆1和第二支撑杆1共同支撑起固定块4,稳定性高,将待修剪树枝放置在固定块4上的固定槽内,通过电磁阀控制气缸6动作,气缸6带动固定架7滑动,固定架7带动滑块12在滑槽11内滑动,固定架7带动第一刀头8运动,第一刀头8和第二刀头9相互配合对树枝进行修剪切割,也可通过锯齿10进行手动切割。

以上所述,仅为本发明较佳的具体实施方式,但本发明的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本发明揭露的技术范围内,根据本发明的技术方案及其发明构思加以等同替换或改变,都应涵盖在本发明的保护范围之内。



技术特征:

技术总结
本发明公开了一种高空树枝修剪装置,包括第一支撑杆,所述第一支撑杆上滑动连接有活动框架,活动框架上开有两个通孔,通孔内螺纹连接有固定钉,活动框架的一侧侧壁上转动连接有第二支撑杆,第一支撑杆的顶端焊接有固定块,固定块的一侧侧壁上开有固定槽,固定槽的一侧侧壁上通过螺钉固定有第二刀头,固定块远离第一刀头的一端设有空腔,空腔内安装有气缸,气缸的活塞杆焊接有固定架,固定架滑动连接有固定槽内,固定架靠近第二刀头的一端通过螺钉安装有第一刀头,固定块远离固定槽的一侧侧壁上通过螺钉安装有锯齿。本发明能够对高空树枝进行快速修剪,稳定性高,能够根据不同高度的树枝,进行支撑杆高度的调整。

技术研发人员:胡东梅;孙静波;蒲蓉
受保护的技术使用者:合肥科地尔农业技术开发有限公司
技术研发日:2017.08.02
技术公布日:2017.10.24
