一种预防果树病虫繁殖农药高效喷洒设备的制作方法

本实用新型涉及一种农药喷洒设备，尤其涉及一种预防果树病虫繁殖农药高效喷洒设备。

背景技术：

果树能提供可供食用的果实、种子的多年生植物及其砧木的总称。果树的生态环境效益果树普遍具有适应性强，不仅能种植在平原、河流两岸、道路、农村园前屋后，还可以在沙荒、丘陵、海涂等地生长，选栽适宜的果树，不仅增加经济收入，而且可以防止水土流失、增加绿色覆盖面积、调节气候，从而绿化、美化、净化环境。

农药可以用来杀灭昆虫、真菌和其他危害作物生长的生物。最早使用的农药有滴滴涕、六六六等它们能大量消灭害虫。但它们的稳定性好，能在环境中长期存在，并在动植物及人体中不断积累，为此被淘汰。后来改用有机磷农药，如敌敌畏等，替代最初的农药。然而它们含有磷元素，容易造成水生物富营养化。近年来，一批高效低毒的农药出现，现在人们已经找到了具有专一性的农药，即激素类农药。

目前对预防果树病虫繁殖喷洒农药时存在主要依靠人工费时费力、工作量大、喷洒不均匀的缺点，因此亟需研发一种省时省力、工作量小、喷洒均匀的预防果树病虫繁殖农药高效喷洒设备。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服目前对预防果树病虫繁殖喷洒农药时存在主要依靠人工费时费力、工作量大、喷洒不均匀的缺点，本实用新型要解决的技术问题是提供一种省时省力、工作量小、喷洒均匀的预防果树病虫繁殖农药高效喷洒设备。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种预防果树病虫繁殖农药高效喷洒设备，包括有推杆、第一滑轨、第一滑块、第一连杆、电机、第一齿轮、第一支架、第二支架、第二齿轮、第二连杆、左架、安装板、推手、第三支架、第一轴承座、密封圈、合页、挡板、箱体、叶片、第一转轴、第一锥齿轮、齿条、第三齿轮、第二锥齿轮、第二转轴、第一单向阀、第一软管、弹簧、第二软管、定滑轮、第一拉线、固定板、第二滑块、第二轴承座、喷头、导向套、第二滑轨、第二单向阀、第二拉线、第三滑轨、电动绕线轮、车轮、第三滑块、活塞、缸体、底板和铰接部件，底板底部左右两侧对称设有车轮，车轮可转动，底板顶部左端焊接有左架，左架左侧中部焊接有推手，左架右侧中部焊接有安装板，安装板顶部左侧对称焊接有第三支架，两第三支架顶端通过螺栓连接的方式连接有箱体，箱体左壁顶端通过螺钉连接的方式连接有合页，合页上通过螺钉连接的方式连接有挡板，箱体左壁和右壁中部通过螺栓连接的方式对称连接有第一轴承座，两第一轴承座内的轴承上过盈连接有第一转轴，第一转轴右端通过平键连接的方式连接有第一锥齿轮，在箱体内的第一转轴上均匀间隔的焊接有叶片，箱体内左壁和右壁中部对称胶接有密封圈，两密封圈分别与两第一轴承座紧密接触，箱体右壁下部通过法兰连接的方式连接有第一软管，第一软管内设有第一单向阀，安装板顶部右端焊接有固定板，固定板左侧上部通过螺栓连接的方式连接有第二滑轨，第二滑轨上滑动式连接有第二滑块，第二滑块与第二滑轨配合，第二滑块左侧焊接有齿条，弹簧的一端通过挂钩的方式与齿条底端连接，弹簧的另一端通过挂钩的方式与安装板顶部右侧连接，固定板左侧下部通过螺栓连接的方式连接有第二轴承座，第二轴承座内的轴承上过盈连接有第二转轴，第二转轴右部通过平键连接的方式连接有第三齿轮，第三齿轮与齿条啮合，第二转轴左端通过平键连接的方式连接有第二锥齿轮，第二锥齿轮与第一锥齿轮啮合，固定板顶部通过支杆焊接有定滑轮，第一拉线的一端通过挂钩的方式与齿条顶端连接，左架右侧下部焊接有第一支架和第二支架，第二支架位于第一支架下部，第一支架右端通过螺栓连接的方式连接有电机，电机的输出轴上通过键连接的方式连接有第一齿轮，第一齿轮可转动，第一齿轮前侧偏心设有第一连杆，第二支架右端设有第二齿轮，第二齿轮可转动，第二齿轮前侧偏心设有第一连杆，第一支架和第二支架之间的左架右侧通过螺栓连接的方式连接有第一滑轨，第一齿轮与第二齿轮位于第一滑轨前侧，第一滑轨上滑动式连接有第一滑块，第一滑块与第一滑轨配合，第一连杆右端和第二连杆右端均与第一滑块左侧通过铰接部件连接，第一滑块右侧焊接有推杆，底板顶部右侧通过螺栓连接的方式连接有缸体，第一软管的另一端通过法兰连接的方式与缸体顶部中间连接，缸体内设有活塞，活塞开有圆形小槽，推杆的另一端穿过缸体过盈连接在圆形小槽内，缸体右壁中部通过法兰连接的方式连接有第二软管，第二软管内设有第二单向阀，底板顶部右端通过螺栓连接的方式连接有第三滑轨，第三滑轨上滑动式连接有第三滑块，第三滑块与第三滑轨配合，第三滑块顶部焊接有导向套，第二软管的另一端穿过导向套，并通过法兰连接的方式连接有喷头，第一拉线的另一端绕过定滑轮，并通过挂钩的方式与导向套顶部连接，第三滑轨左侧下部通过螺栓连接的方式连接有电动绕线轮，电动绕线轮上绕有第二拉线，第二拉线的另一端通过挂钩的方式与第三滑块底部连接。

优选地，铰接部件包括有凹形板、连接轴和旋转板，连接轴固定安装在凹形板上，在旋转板上设置有通孔，连接轴穿过旋转板上的通孔，并且旋转板绕着连接轴转动，第二连杆上的铰接部件的凹形板焊接在第二连杆右端，第二连杆上的铰接部件的旋转板通过焊接的方式与第一滑块左侧连接，第一连杆上的铰接部件的凹形板焊接在第一连杆右端，第一连杆上的铰接部件的旋转板通过焊接的方式与第一滑块左侧连接。

优选地，还包括有遮阳板，左架顶部焊接有遮阳板。

优选地，还包括有放置箱，左架左侧下部焊接有放置箱。

优选地，第一软管和第二软管为PVC材质。

优选地，底板材料为不锈钢。

优选地，第一拉线和第二拉线的材质为钢丝绳。

工作原理：使用本设备时，首先工人将挡板打开，然后倒入适量的预防果树病虫繁殖的农药在箱体内，再将挡板闭合。然后控制电动绕线轮逆时针旋转，电动绕线轮收线，进而第二拉线通过第三滑块带动导向套及其上装置向下运动，从而第一拉线通过第二滑块带动齿条向上运动，弹簧逐渐被拉伸，齿条带动第三齿轮逆时针旋转，进而带动第二转轴逆时针旋转，从而带动第二锥齿轮逆时针旋转，第二锥齿轮带动第一锥齿轮顺时针旋转，进而带动第一转轴顺时针旋转，从而带动叶片顺时针旋转，此时叶片对箱体内的农药进行混合，当第三滑块向下运动一定程度时，控制电动绕线轮顺时针旋转，电动绕线轮放线，第二拉线和第一拉线被放松，从而使得齿条在弹簧的弹力作用下向下运动，齿条带动第三齿轮顺时针旋转，进而带动第二转轴顺时针旋转，从而带动第二锥齿轮顺时针旋转，第二锥齿轮带动第一锥齿轮逆时针旋转，进而带动第一转轴逆时针旋转，从而带动叶片逆时针旋转，此时叶片对箱体内的农药进行混合，同时，当齿条向下运动时，进而带动第一拉线向下运动，从而第一拉线通过导向套带动第三滑块及其上装置向上运动，当第三滑块向上运动一定程度时，控制电动绕线轮逆时针旋转，如此反复，当箱体内的农药混合完全后，并控制电机顺时针旋转，电机带动第一齿轮顺时针旋转，进而第一齿轮带动第二齿轮逆时针旋转，从而通过第一连杆和第二连杆带动第一滑块左右运动，进而带动推杆左右运动，从而带动活塞左右运动，当活塞向右运动时，缸体内的空气通过第二软管排出，当活塞向左运动时，因为有第二单向阀的作用，空气不能通过第二软管进入缸体内，所以箱体内的农药通过第一软管进入缸体内，因为有第一单向阀的作用，缸体内的农药不能通过第一软管流回箱体内，当活塞再次向右运动时，缸体内的农药通过第二软管进入喷头，喷头将农药喷出，如此反复，活塞不断的左右运动，达到持续喷水的效果，以及喷头不断的上下运动，使得喷洒范围更广，喷洒更加均匀，此时工人并推动本设备在需喷洒农药处运动，喷洒完成后，当喷头运动至原位时，控制电动绕线轮和电机停止工作。

因为铰接部件包括有凹形板、连接轴和旋转板，连接轴固定安装在凹形板上，在旋转板上设置有通孔，连接轴穿过旋转板上的通孔，并且旋转板绕着连接轴转动，第二连杆上的铰接部件的凹形板焊接在第二连杆右端，第二连杆上的铰接部件的旋转板通过焊接的方式与第一滑块左侧连接，第一连杆上的铰接部件的凹形板焊接在第一连杆右端，第一连杆上的铰接部件的旋转板通过焊接的方式与第一滑块左侧连接，该铰接部件摆动灵活，使设备的使用寿命更长。

因为还包括有遮阳板，左架顶部焊接有遮阳板，可为工人遮挡太阳，为工人提供更好的工作条件。

因为还包括有放置箱，左架左侧下部焊接有放置箱，可让工人放置水杯之类物品，方便工人携带。

因为第一软管和第二软管为PVC材质，具有较高的机械强度，延伸率高，制品柔软，并具有良好的耐蚀性和电绝缘性。

因为底板材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，使本设备的使用寿命更长。

因为第一拉线和第二拉线的材质为钢丝绳，钢丝绳具有强度高、自重轻、工作平稳、不易骤然整根折断，工作可靠。

（3）有益效果

本实用新型达到了省时省力、工作量小、喷洒均匀的效果，且本设备发挥的重要作用不仅有良好的喷洒效果，还提高了工作效率，安全性高，且具有性能先进，可靠性高的优点。

附图说明

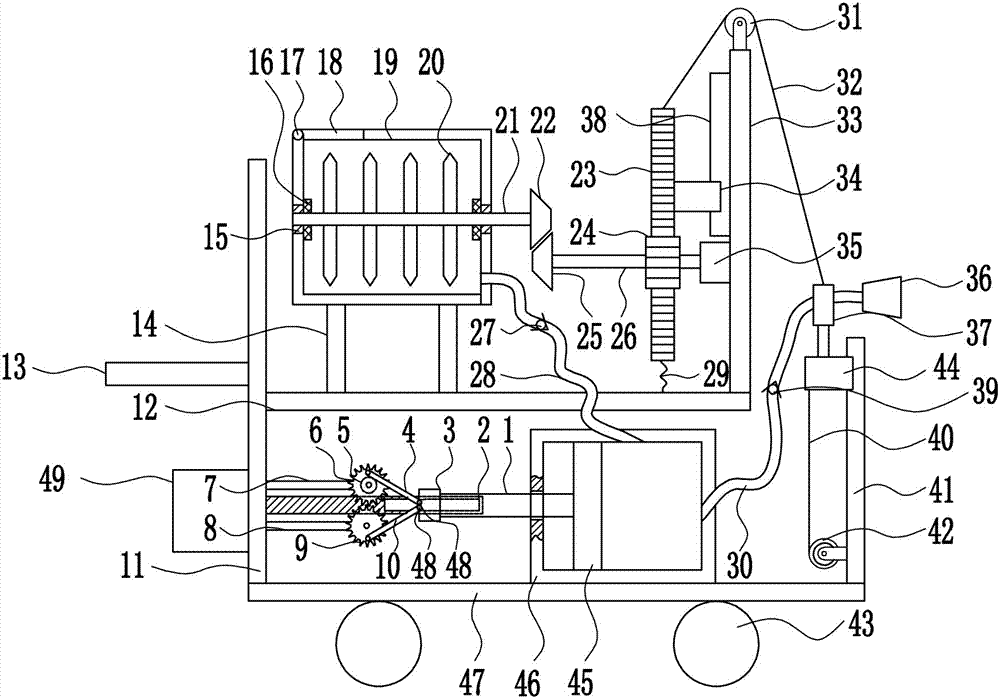

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

图3为本实用新型的第三种主视结构示意图。

图4为本实用新型铰接部件的立体结构示意图。

附图中的标记为：1-推杆，2-第一滑轨，3-第一滑块，4-第一连杆，5-电机，6-第一齿轮，7-第一支架，8-第二支架，9-第二齿轮，10-第二连杆，11-左架，12-安装板，13-推手，14-第三支架，15-第一轴承座，16-密封圈，17-合页，18-挡板，19-箱体，20-叶片，21-第一转轴，22-第一锥齿轮，23-齿条，24-第三齿轮，25-第二锥齿轮，26-第二转轴，27-第一单向阀，28-第一软管，29-弹簧，30-第二软管，31-定滑轮，32-第一拉线，33-固定板，34-第二滑块，35-第二轴承座，36-喷头，37-导向套，38-第二滑轨，39-第二单向阀，40-第二拉线，41-第三滑轨，42-电动绕线轮，43-车轮，44-第三滑块，45-活塞，46-缸体，47-底板，48-铰接部件，481-凹形板，482-连接轴，483-旋转板，49-放置箱，50-遮阳板。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种预防果树病虫繁殖农药高效喷洒设备，如图1-4所示，包括有推杆1、第一滑轨2、第一滑块3、第一连杆4、电机5、第一齿轮6、第一支架7、第二支架8、第二齿轮9、第二连杆10、左架11、安装板12、推手13、第三支架14、第一轴承座15、密封圈16、合页17、挡板18、箱体19、叶片20、第一转轴21、第一锥齿轮22、齿条23、第三齿轮24、第二锥齿轮25、第二转轴26、第一单向阀27、第一软管28、弹簧29、第二软管30、定滑轮31、第一拉线32、固定板33、第二滑块34、第二轴承座35、喷头36、导向套37、第二滑轨38、第二单向阀39、第二拉线40、第三滑轨41、电动绕线轮42、车轮43、第三滑块44、活塞45、缸体46、底板47和铰接部件48，底板47底部左右两侧对称设有车轮43，车轮43可转动，底板47顶部左端焊接有左架11，左架11左侧中部焊接有推手13，左架11右侧中部焊接有安装板12，安装板12顶部左侧对称焊接有第三支架14，两第三支架14顶端通过螺栓连接的方式连接有箱体19，箱体19左壁顶端通过螺钉连接的方式连接有合页17，合页17上通过螺钉连接的方式连接有挡板18，箱体19左壁和右壁中部通过螺栓连接的方式对称连接有第一轴承座15，两第一轴承座15内的轴承上过盈连接有第一转轴21，第一转轴21右端通过平键连接的方式连接有第一锥齿轮22，在箱体19内的第一转轴21上均匀间隔的焊接有叶片20，箱体19内左壁和右壁中部对称胶接有密封圈16，两密封圈16分别与两第一轴承座15紧密接触，箱体19右壁下部通过法兰连接的方式连接有第一软管28，第一软管28内设有第一单向阀27，安装板12顶部右端焊接有固定板33，固定板33左侧上部通过螺栓连接的方式连接有第二滑轨38，第二滑轨38上滑动式连接有第二滑块34，第二滑块34与第二滑轨38配合，第二滑块34左侧焊接有齿条23，弹簧29的一端通过挂钩的方式与齿条23底端连接，弹簧29的另一端通过挂钩的方式与安装板12顶部右侧连接，固定板33左侧下部通过螺栓连接的方式连接有第二轴承座35，第二轴承座35内的轴承上过盈连接有第二转轴26，第二转轴26右部通过平键连接的方式连接有第三齿轮24，第三齿轮24与齿条23啮合，第二转轴26左端通过平键连接的方式连接有第二锥齿轮25，第二锥齿轮25与第一锥齿轮22啮合，固定板33顶部通过支杆焊接有定滑轮31，第一拉线32的一端通过挂钩的方式与齿条23顶端连接，左架11右侧下部焊接有第一支架7和第二支架8，第二支架8位于第一支架7下部，第一支架7右端通过螺栓连接的方式连接有电机5，电机5的输出轴上通过键连接的方式连接有第一齿轮6，第一齿轮6可转动，第一齿轮6前侧偏心设有第一连杆4，第二支架8右端设有第二齿轮9，第二齿轮9可转动，第二齿轮9前侧偏心设有第一连杆4，第一支架7和第二支架8之间的左架11右侧通过螺栓连接的方式连接有第一滑轨2，第一齿轮6与第二齿轮9位于第一滑轨2前侧，第一滑轨2上滑动式连接有第一滑块3，第一滑块3与第一滑轨2配合，第一连杆4右端和第二连杆10右端均与第一滑块3左侧通过铰接部件48连接，第一滑块3右侧焊接有推杆1，底板47顶部右侧通过螺栓连接的方式连接有缸体46，第一软管28的另一端通过法兰连接的方式与缸体46顶部中间连接，缸体46内设有活塞45，活塞45开有圆形小槽，推杆1的另一端穿过缸体46过盈连接在圆形小槽内，缸体46右壁中部通过法兰连接的方式连接有第二软管30，第二软管30内设有第二单向阀39，底板47顶部右端通过螺栓连接的方式连接有第三滑轨41，第三滑轨41上滑动式连接有第三滑块44，第三滑块44与第三滑轨41配合，第三滑块44顶部焊接有导向套37，第二软管30的另一端穿过导向套37，并通过法兰连接的方式连接有喷头36，第一拉线32的另一端绕过定滑轮31，并通过挂钩的方式与导向套37顶部连接，第三滑轨41左侧下部通过螺栓连接的方式连接有电动绕线轮42，电动绕线轮42上绕有第二拉线40，第二拉线40的另一端通过挂钩的方式与第三滑块44底部连接。

铰接部件48包括有凹形板481、连接轴482和旋转板483，连接轴482固定安装在凹形板481上，在旋转板483上设置有通孔，连接轴482穿过旋转板483上的通孔，并且旋转板483绕着连接轴482转动，第二连杆10上的铰接部件48的凹形板481焊接在第二连杆10右端，第二连杆10上的铰接部件48的旋转板483通过焊接的方式与第一滑块3左侧连接，第一连杆4上的铰接部件48的凹形板481焊接在第一连杆4右端，第一连杆4上的铰接部件48的旋转板483通过焊接的方式与第一滑块3左侧连接。

还包括有遮阳板50，左架11顶部焊接有遮阳板50。

还包括有放置箱49，左架11左侧下部焊接有放置箱49。

第一软管28和第二软管30为PVC材质。

底板47材料为不锈钢。

第一拉线32和第二拉线40的材质为钢丝绳。

工作原理：使用本设备时，首先工人将挡板18打开，然后倒入适量的预防果树病虫繁殖的农药在箱体19内，再将挡板18闭合。然后控制电动绕线轮42逆时针旋转，电动绕线轮42收线，进而第二拉线40通过第三滑块44带动导向套37及其上装置向下运动，从而第一拉线32通过第二滑块34带动齿条23向上运动，弹簧29逐渐被拉伸，齿条23带动第三齿轮24逆时针旋转，进而带动第二转轴26逆时针旋转，从而带动第二锥齿轮25逆时针旋转，第二锥齿轮25带动第一锥齿轮22顺时针旋转，进而带动第一转轴21顺时针旋转，从而带动叶片20顺时针旋转，此时叶片20对箱体19内的农药进行混合，当第三滑块44向下运动一定程度时，控制电动绕线轮42顺时针旋转，电动绕线轮42放线，第二拉线40和第一拉线32被放松，从而使得齿条23在弹簧29的弹力作用下向下运动，齿条23带动第三齿轮24顺时针旋转，进而带动第二转轴26顺时针旋转，从而带动第二锥齿轮25顺时针旋转，第二锥齿轮25带动第一锥齿轮22逆时针旋转，进而带动第一转轴21逆时针旋转，从而带动叶片20逆时针旋转，此时叶片20对箱体19内的农药进行混合，同时，当齿条23向下运动时，进而带动第一拉线32向下运动，从而第一拉线32通过导向套37带动第三滑块44及其上装置向上运动，当第三滑块44向上运动一定程度时，控制电动绕线轮42逆时针旋转，如此反复，当箱体19内的农药混合完全后，并控制电机5顺时针旋转，电机5带动第一齿轮6顺时针旋转，进而第一齿轮6带动第二齿轮9逆时针旋转，从而通过第一连杆4和第二连杆10带动第一滑块3左右运动，进而带动推杆1左右运动，从而带动活塞45左右运动，当活塞45向右运动时，缸体46内的空气通过第二软管30排出，当活塞45向左运动时，因为有第二单向阀39的作用，空气不能通过第二软管30进入缸体46内，所以箱体19内的农药通过第一软管28进入缸体46内，因为有第一单向阀27的作用，缸体46内的农药不能通过第一软管28流回箱体19内，当活塞45再次向右运动时，缸体46内的农药通过第二软管30进入喷头36，喷头36将农药喷出，如此反复，活塞45不断的左右运动，达到持续喷水的效果，以及喷头36不断的上下运动，使得喷洒范围更广，喷洒更加均匀，此时工人并推动本设备在需喷洒农药处运动，喷洒完成后，当喷头36运动至原位时，控制电动绕线轮42和电机5停止工作。

因为铰接部件48包括有凹形板481、连接轴482和旋转板483，连接轴482固定安装在凹形板481上，在旋转板483上设置有通孔，连接轴482穿过旋转板483上的通孔，并且旋转板483绕着连接轴482转动，第二连杆10上的铰接部件48的凹形板481焊接在第二连杆10右端，第二连杆10上的铰接部件48的旋转板483通过焊接的方式与第一滑块3左侧连接，第一连杆4上的铰接部件48的凹形板481焊接在第一连杆4右端，第一连杆4上的铰接部件48的旋转板483通过焊接的方式与第一滑块3左侧连接，该铰接部件48摆动灵活，使设备的使用寿命更长。

因为还包括有遮阳板50，左架11顶部焊接有遮阳板50，可为工人遮挡太阳，为工人提供更好的工作条件。

因为还包括有放置箱49，左架11左侧下部焊接有放置箱49，可让工人放置水杯之类物品，方便工人携带。

因为第一软管28和第二软管30为PVC材质，具有较高的机械强度，延伸率高，制品柔软，并具有良好的耐蚀性和电绝缘性。

因为底板47材料为不锈钢，不锈钢耐腐蚀性和耐酸性强，使本设备的使用寿命更长。

因为第一拉线32和第二拉线40的材质为钢丝绳，钢丝绳具有强度高、自重轻、工作平稳、不易骤然整根折断，工作可靠。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
